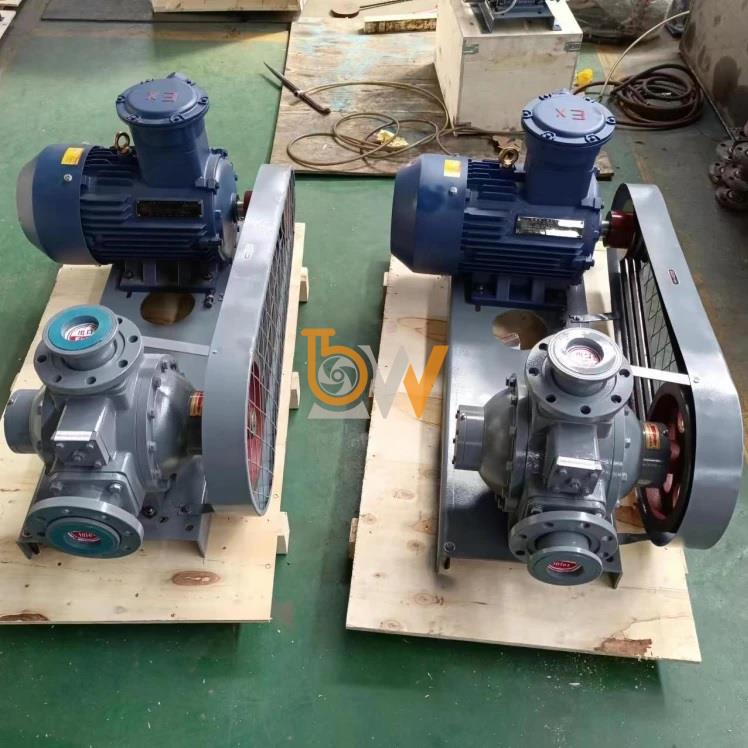

Cơ chế luân chuyển chất lỏng trong Bơm khí hóa lỏng model YAB10-5A
Tổng quan về cơ chế luân chuyển chất lỏng của bơm YAB10-5A
Bơm khí hóa lỏng model YAB10-5A là dòng bơm chuyên dùng để vận chuyển các chất lỏng dễ bay hơi như khí dầu mỏ hóa lỏng, amoni lỏng, metanol, dimetyl amoni, propylen oxit, benzen thô, etylen oxit và butadien. Trong quá trình vận hành, cơ chế luân chuyển chất lỏng bên trong bơm đóng vai trò quyết định đến khả năng hút, đẩy, giữ áp suất và duy trì lưu lượng ổn định.
Với lưu lượng 10m3/h, tốc độ quay 600r.Pm, chênh lệch áp suất 0.4MPa, áp suất làm việc 2.0MPa và động cơ YB112M-4 công suất 4KW, Bơm khí hóa lỏng model YAB10-5A sử dụng cơ cấu cánh gạt trượt để đưa chất lỏng đi từ đầu hút, qua buồng bơm và ra đầu xả một cách liên tục.
Nguyên lý luân chuyển chất lỏng bên trong bơm
Giai đoạn hút chất lỏng vào buồng bơm
Cơ chế luân chuyển chất lỏng trong Bơm khí hóa lỏng model YAB10-5A bắt đầu khi động cơ YB112M-4 truyền lực làm rotor quay. Khi rotor quay, các cánh trượt bên trong bơm trượt ra ngoài và áp sát vào thành trong của vỏ bơm.
Tại khu vực đầu hút, thể tích giữa các cánh trượt tăng dần, tạo ra vùng áp suất thấp. Nhờ sự chênh lệch áp suất này, chất lỏng dễ bay hơi được hút vào bên trong buồng bơm qua đầu vào kích thước 2.
Quá trình hút cần diễn ra ổn định để bơm đạt lưu lượng thiết kế 10m3/h. Nếu đường hút bị tắc, thiếu môi chất hoặc lọt khí, quá trình luân chuyển sẽ bị gián đoạn và làm giảm hiệu suất bơm.
Giai đoạn giữ chất lỏng trong khoang cánh trượt
Sau khi chất lỏng đi vào buồng bơm, các cánh trượt, rotor và vỏ bơm sẽ tạo thành những khoang chứa nhỏ. Chất lỏng được giữ trong các khoang này và di chuyển theo chiều quay của rotor.
Đây là điểm quan trọng trong cơ chế luân chuyển chất lỏng của Bơm khí hóa lỏng model YAB10-5A. Các khoang cánh trượt giúp hạn chế chất lỏng chảy ngược về đầu hút, từ đó duy trì dòng chảy một chiều và giữ cho bơm hoạt động ổn định hơn.
Với các chất dễ bay hơi như khí dầu mỏ hóa lỏng, amoni lỏng hoặc metanol, việc giữ chất lỏng trong khoang kín tương đối giúp giảm thất thoát môi chất và hạn chế rò rỉ trong quá trình vận hành.
Giai đoạn đẩy chất lỏng ra ngoài
Khi rotor tiếp tục quay, khoang chứa chất lỏng di chuyển dần đến khu vực đầu xả. Tại đây, thể tích khoang giảm xuống, làm áp suất trong khoang tăng lên. Áp suất này tạo lực đẩy để đưa chất lỏng ra ngoài qua đầu ra kích thước 2.
Bơm khí hóa lỏng model YAB10-5A có chênh lệch áp suất 0.4MPa, giúp tạo lực đẩy phù hợp để vận chuyển môi chất từ đầu hút đến đầu xả. Đồng thời, áp suất làm việc 2.0MPa giúp bơm phù hợp với các hệ thống đường ống kín cần kiểm soát áp suất ổn định.
Vai trò của cánh trượt trong cơ chế luân chuyển
Tạo khoang hút và khoang đẩy liên tục
Cánh trượt là bộ phận trực tiếp tạo ra quá trình luân chuyển chất lỏng trong Bơm khí hóa lỏng model YAB10-5A. Khi rotor quay ở tốc độ 600r.Pm, cánh trượt liên tục thay đổi vị trí để tạo ra các khoang có thể tích tăng và giảm.
Khi khoang tăng thể tích, chất lỏng được hút vào. Khi khoang giảm thể tích, chất lỏng được đẩy ra ngoài. Chu trình này lặp lại liên tục, giúp bơm tạo dòng chảy đều và duy trì lưu lượng ổn định.
Hạn chế dòng chảy ngược
Trong quá trình vận hành, cánh trượt còn có nhiệm vụ ngăn chất lỏng chảy ngược từ vùng áp suất cao về vùng áp suất thấp. Nhờ đó, Bơm khí hóa lỏng model YAB10-5A giữ được hiệu quả bơm chuyển, giảm tổn thất nội bộ và hỗ trợ duy trì áp suất ổn định.
Cánh trượt của bơm được chế tạo theo công thức đặc biệt, có khả năng chống mài mòn, độ dẻo dai và độ bền cao. Điều này giúp cơ chế luân chuyển chất lỏng diễn ra ổn định hơn trong thời gian dài.
Vai trò của vỏ bơm trong quá trình luân chuyển
Vỏ bơm tạo buồng làm việc ổn định
Vỏ bơm của Bơm khí hóa lỏng model YAB10-5A được làm bằng gang hợp kim chịu mài mòn mật độ cao. Đây là bộ phận bao quanh buồng bơm, chịu áp lực trực tiếp từ môi chất và tạo bề mặt làm việc cho cánh trượt.
Khi vỏ bơm có kết cấu chắc chắn, buồng bơm giữ được hình dạng ổn định, giúp cánh trượt hoạt động đều và hạn chế tình trạng rò rỉ nội bộ.
Bề mặt nhẵn giúp chất lỏng di chuyển ổn định
Bề mặt bên trong vỏ bơm được gia công nhẵn, giúp cánh trượt di chuyển êm hơn, giảm ma sát và giảm hao mòn. Điều này giúp chất lỏng được luân chuyển đều hơn, hạn chế rung động và giảm sinh nhiệt bất thường trong quá trình vận hành.
Đối với các chất lỏng dễ bay hơi, bề mặt buồng bơm nhẵn còn giúp tăng khả năng làm kín, hạn chế thất thoát môi chất và nâng cao độ an toàn cho hệ thống.
Khả năng duy trì lưu lượng và áp suất khi luân chuyển
Duy trì lưu lượng 10m3/h
Cơ chế luân chuyển chất lỏng ổn định giúp Bơm khí hóa lỏng model YAB10-5A duy trì lưu lượng 10m3/h trong điều kiện vận hành phù hợp. Lưu lượng này đáp ứng tốt nhu cầu bơm chuyển trong các hệ thống khí đốt, dầu khí, hóa chất, dược phẩm và luyện kim.
Khi cánh trượt, rotor, vỏ bơm và vòng đệm phối hợp đồng bộ, dòng chất lỏng đi qua bơm sẽ đều hơn, hạn chế hiện tượng lúc mạnh lúc yếu.
Giữ áp suất làm việc 2.0MPa
Áp suất làm việc 2.0MPa cho phép Bơm khí hóa lỏng model YAB10-5A hoạt động trong hệ thống kín có yêu cầu áp lực ổn định. Trong quá trình luân chuyển, hệ thống làm kín, vòng đệm và cánh trượt giúp hạn chế tụt áp, giảm rò rỉ và giữ môi chất bên trong đường ống.
Đây là yếu tố rất quan trọng khi bơm vận chuyển các chất dễ bay hơi, vì áp suất không ổn định có thể làm môi chất bay hơi mạnh, gây gián đoạn dòng chảy hoặc làm giảm hiệu quả vận hành.
Những yếu tố ảnh hưởng đến cơ chế luân chuyển chất lỏng
Đường hút phải thông thoáng
Đường hút ảnh hưởng trực tiếp đến khả năng đưa chất lỏng vào buồng bơm. Nếu đường hút bị nghẹt, van mở chưa đủ hoặc có hiện tượng lọt khí, Bơm khí hóa lỏng model YAB10-5A sẽ khó đạt lưu lượng thiết kế.
Đường xả không được bị cản trở
Đường xả cần thông thoáng để chất lỏng được đẩy ra ngoài ổn định. Nếu đường xả bị tắc hoặc van xả đóng kín khi bơm đang chạy, áp suất có thể tăng bất thường, gây ảnh hưởng đến thân bơm, vòng đệm và hệ thống đường ống.
Cánh trượt và vòng đệm cần được bảo trì định kỳ
Cánh trượt và vòng đệm là hai bộ phận quan trọng trong cơ chế luân chuyển chất lỏng. Nếu cánh trượt bị mòn hoặc vòng đệm bị hở, bơm có thể giảm lưu lượng, tụt áp và tăng nguy cơ rò rỉ môi chất.
Vì vậy, cần kiểm tra định kỳ để đảm bảo Bơm khí hóa lỏng model YAB10-5A luôn vận hành ổn định và an toàn.
Cơ chế luân chuyển chất lỏng trong Bơm khí hóa lỏng model YAB10-5A dựa trên chuyển động quay của rotor và hoạt động trượt của cánh gạt bên trong buồng bơm. Chất lỏng được hút vào qua đầu vào kích thước 2, được giữ trong các khoang cánh trượt, di chuyển theo chiều quay của rotor và được đẩy ra ngoài qua đầu ra kích thước 2.
Nhờ tốc độ quay 600r.Pm, lưu lượng 10m3/h, chênh lệch áp suất 0.4MPa, áp suất làm việc 2.0MPa và động cơ YB112M-4 công suất 4KW, Bơm khí hóa lỏng model YAB10-5A có thể luân chuyển ổn định các chất lỏng dễ bay hơi. Cơ chế này giúp bơm duy trì dòng chảy đều, hạn chế rò rỉ, giữ áp tốt và phù hợp với các hệ thống công nghiệp cần độ kín cao, an toàn và bền bỉ.
