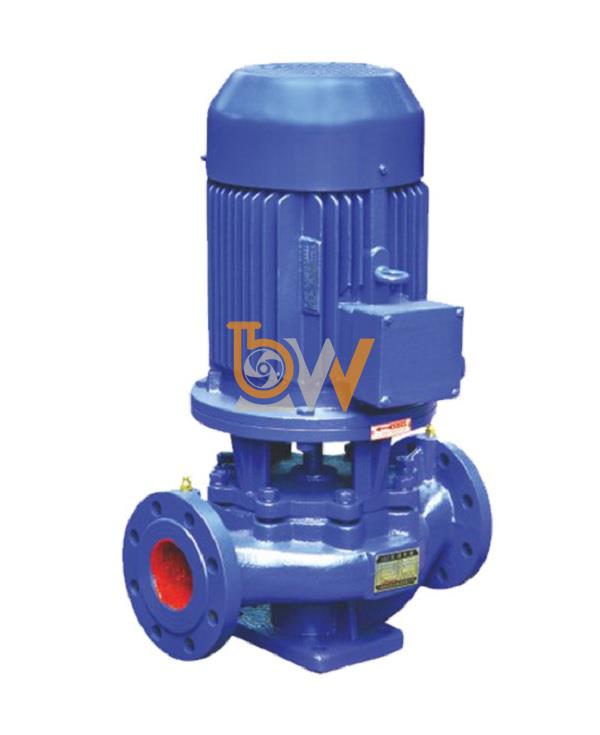

Máy bơm đường ống trục đứng, bơm lắp thẳng trục đứng, bơm đường ống ISG100-100A, IRG100-100A 4kw, 89m3, 10m

Cơ chế truyền động trục bơm đường ống trục đứng model ISG100-100A, IRG100-100A

Kết cấu truyền động đồng trục

Bơm đường ống trục đứng ISG100-100A, IRG100-100A sử dụng cơ chế truyền động đồng trục (close-coupled). Điều này có nghĩa là:

• Trục động cơ và trục bơm được nối trực tiếp, đồng trục, không cần khớp nối trung gian.

• Lực quay từ động cơ được truyền thẳng xuống cánh bơm, giảm tổn thất năng lượng.

• Thiết kế đồng trục giúp máy gọn nhẹ, dễ lắp đặt và giảm sai số căn chỉnh.

Thành phần cơ chế truyền động

1. Động cơ điện

   • Động cơ đặt trên đỉnh bơm, dạng motor điện không đồng bộ 3 pha, đạt chuẩn IEC, cấp bảo vệ IP55, cách điện F.

   • Khi khởi động, rotor quay, truyền mô-men xoắn trực tiếp xuống trục.

2. Trục bơm (Pump Shaft)

   • Được chế tạo từ thép hợp kim hoặc inox AISI 420/431, chịu xoắn và lực dọc trục.

   • Trục được lắp ổ bi đỡ, ổ bi hướng để quay êm, hạn chế rung lắc.

3. Ổ bi (Bearing System)

   • Giữ trục quay thẳng hàng, giảm ma sát và tải trọng dọc trục.

   • Được bôi trơn mỡ chuyên dụng, tuổi thọ hàng chục nghìn giờ.

4. Cánh bơm (Impeller)

   • Gắn chặt vào đầu trục bơm.

   • Khi trục quay, cánh bơm quay tạo lực ly tâm đẩy chất lỏng từ tâm ra mép ngoài.

5. Phớt cơ khí (Mechanical Seal)

   • Lắp tại vị trí trục xuyên qua thân bơm.

   • Giúp làm kín, ngăn không cho chất lỏng rò rỉ theo trục trong quá trình truyền động.

Đặc điểm nổi bật của cơ chế truyền động

• Hiệu suất cao: do không có khớp nối trung gian, giảm hao mòn và tổn thất cơ học.

• Độ tin cậy lớn: ít chi tiết truyền động, giảm nguy cơ hỏng hóc.

• Vận hành êm ái: ổ bi đỡ tải trọng và cân bằng động tốt, hạn chế rung.

• Bảo trì đơn giản: ít chi tiết cần kiểm tra, chỉ cần thay thế ổ bi hoặc phớt theo định kỳ.

Lợi ích thực tế

• Tăng độ bền cho toàn bộ cụm bơm – động cơ.

• Giảm chi phí bảo dưỡng nhờ cơ chế truyền động đơn giản.

• Duy trì sự ổn định trong các hệ thống cấp nước liên tục, đặc biệt trong tòa nhà cao tầng, HVAC và PCCC.

Cơ chế truyền động trục của bơm đường ống trục đứng ISG100-100A, IRG100-100A là đồng trục trực tiếp giữa động cơ và trục bơm. Thiết kế này mang lại nhiều ưu điểm vượt trội: hiệu suất cao, độ tin cậy lớn, ít hỏng hóc và dễ bảo trì, giúp bơm hoạt động bền bỉ trong nhiều môi trường ứng dụng khác nhau.

Ảnh hưởng của nhiệt độ chất lỏng đến vận hành bơm đường ống trục đứng model ISG100-100A, IRG100-100A

1. Ảnh hưởng đến hiệu suất thủy lực

Khi nhiệt độ chất lỏng tăng, độ nhớt giảm và khả năng bay hơi tăng. Điều này làm thay đổi đặc tính thủy lực của bơm:

• Với nước nóng, lưu lượng có thể tăng nhẹ do độ nhớt thấp.

• Tuy nhiên, nguy cơ xâm thực (cavitation) cao hơn vì áp suất hơi bão hòa của nước lớn, dễ hình thành bọt khí tại cửa hút, gây rung động và giảm hiệu suất.

2. Ảnh hưởng đến vật liệu và cấu tạo bơm

• ISG100-100A: thiết kế cho nước lạnh hoặc nước sạch ≤ 80°C. Nếu vận hành vượt ngưỡng, gioăng làm kín, phớt cơ khí và vòng bi có thể nhanh chóng bị hỏng.

• IRG100-100A: được cải tiến với vật liệu chịu nhiệt và phớt cơ khí đặc biệt, có thể làm việc với nước nóng từ 120–150°C. Vỏ bơm và trục được chế tạo từ gang chịu nhiệt hoặc inox để tránh biến dạng.

3. Ảnh hưởng đến phớt cơ khí và vòng bi

• Ở nhiệt độ cao, phớt cơ khí dễ bị khô bề mặt, giảm hiệu quả làm kín, gây rò rỉ.

• Nhiệt độ quá mức làm dầu mỡ bôi trơn vòng bi mất tác dụng, dẫn đến mài mòn nhanh.

• Do đó, cần chọn đúng model (ISG hoặc IRG) theo nhiệt độ chất lỏng, đồng thời kiểm tra định kỳ hệ thống làm kín và bôi trơn.

4. Ảnh hưởng đến tuổi thọ và độ an toàn vận hành

• Nếu dùng ISG cho nước nóng vượt ngưỡng, bơm dễ bị giảm tuổi thọ, hỏng phớt, cong trục.

• Nếu dùng IRG đúng chuẩn, bơm sẽ vận hành ổn định trong môi trường nước nóng, đảm bảo an toàn cho các hệ thống như cấp nước nóng, tuần hoàn nhiệt, HVAC, nồi hơi.

5. Giải pháp hạn chế ảnh hưởng của nhiệt độ

• Chọn đúng model: ISG cho nước ≤ 80°C; IRG cho nước nóng ≤ 150°C.

• Bố trí đường hút ngắn, giảm tổn thất áp lực để hạn chế cavitation.

• Bổ sung hệ thống làm mát trục, ổ bi khi vận hành ở nhiệt độ cao.

• Sử dụng vật liệu chịu nhiệt (phớt, gioăng, vòng bi) tương ứng với môi trường làm việc.

Nhiệt độ chất lỏng có ảnh hưởng trực tiếp đến hiệu suất thủy lực, độ bền vật liệu, khả năng làm kín và tuổi thọ của bơm đường ống trục đứng ISG100-100A, IRG100-100A. Để vận hành an toàn, cần chọn đúng model phù hợp với dải nhiệt độ, tuân thủ khuyến cáo của nhà sản xuất và kết hợp giải pháp kỹ thuật để tránh hiện tượng xâm thực, rò rỉ hay hỏng hóc sớm.

Thông số kỹ thuật và kích thước bơm model ISG100-100A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG100-100A

Đường cong hiệu suất bơm model ISG100-100A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG100-100A

Phụ kiện và kích thước lắp đặt bơm model ISG100-100A

Phương thức lắp đặt bơm model ISG100-100A
