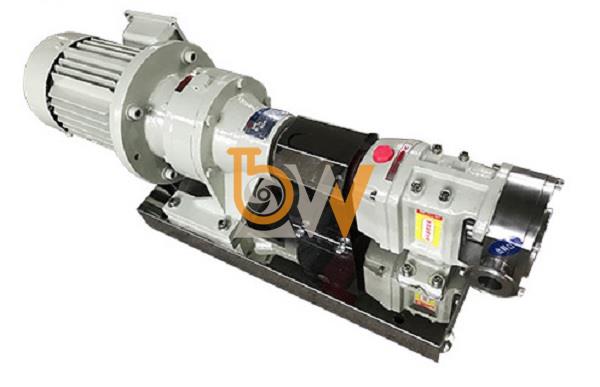

Máy bơm cánh khế 3RP-3 chính hãng có cấu tạo bên trong được thiết kế theo nguyên lý bơm thể tích tích cực. Các chi tiết cơ khí bên trong máy phối hợp với nhau để tạo quá trình hút, chứa, dịch chuyển và đẩy chất lỏng ra ngoài một cách ổn định. Với lưu lượng 1.8 m³/h, áp suất 0.6 MPa, tốc độ quay 1000 vòng/phút và công suất động cơ 1.1 kW, cấu tạo bên trong của máy tập trung vào độ chính xác, độ kín và khả năng vận hành bền bỉ.
Buồng bơm là không gian làm việc chính bên trong máy bơm cánh khế 3RP-3. Đây là nơi chất lỏng được hút vào, giữ lại tạm thời và đưa sang phía cửa xả.
Buồng bơm được thiết kế phù hợp với hình dạng và quỹ đạo quay của cánh khế. Khoảng hở giữa cánh khế và thành buồng bơm được kiểm soát hợp lý để hạn chế rò rỉ nội bộ, giảm ma sát và giúp chất lỏng di chuyển đều trong quá trình vận hành.
Cặp cánh khế là bộ phận quan trọng nhất bên trong máy bơm cánh khế 3RP-3 chính hãng. Hai cánh khế quay ngược chiều nhau, tạo ra các khoang chứa chất lỏng giữa cánh và thành buồng bơm.
Trong quá trình quay, các cánh khế không tiếp xúc trực tiếp với nhau. Nhờ đó, máy hạn chế ma sát, giảm mài mòn, tránh kẹt cánh và vận chuyển chất lỏng nhẹ nhàng hơn. Đây là đặc điểm quan trọng giúp máy phù hợp với chất lỏng có độ nhớt, nhũ tương hoặc dung dịch dạng sệt.
Trục bơm có nhiệm vụ truyền chuyển động quay từ bộ truyền động đến cánh khế. Khi máy hoạt động ở tốc độ 1000 vòng/phút, trục bơm phải giữ được độ thẳng, độ đồng tâm và khả năng chịu xoắn tốt.
Trục bơm ổn định giúp cánh khế quay đúng vị trí trong buồng bơm. Nếu trục bị lệch hoặc rung, cánh khế có thể cọ vào thành bơm, làm giảm hiệu quả vận hành. Vì vậy, trục bơm là chi tiết quan trọng trong cấu tạo bên trong của máy bơm cánh khế 3RP-3.
Cụm bánh răng đồng tốc giúp hai trục bơm và hai cánh khế quay chính xác với nhau. Bộ phận này giữ cho cánh khế luôn quay đúng pha, đúng tốc độ và không va chạm trực tiếp.
Nhờ cụm bánh răng đồng tốc, máy bơm cánh khế 3RP-3 chính hãng có thể vận hành êm hơn, giảm tiếng ồn và hạn chế rung lắc. Đây cũng là chi tiết giúp bảo vệ cánh khế, buồng bơm và trục bơm trong quá trình làm việc lâu dài.
Phớt làm kín được bố trí tại vị trí trục bơm đi qua thân bơm. Nhiệm vụ của phớt là ngăn chất lỏng rò rỉ ra ngoài và giữ áp suất bên trong buồng bơm ổn định.
Với áp suất làm việc 0.6 MPa, phớt làm kín cần có độ kín tốt để hạn chế thất thoát chất lỏng. Phớt hoạt động ổn định giúp máy duy trì hiệu quả bơm, giảm rò rỉ và bảo vệ các chi tiết cơ khí xung quanh.
Vòng bi và gối đỡ có nhiệm vụ nâng đỡ trục bơm, giúp trục quay nhẹ, đều và ổn định. Khi máy bơm cánh khế 3RP-3 vận hành liên tục, vòng bi giúp giảm ma sát và hạn chế rung động truyền vào thân máy.
Vòng bi ổn định giúp cánh khế quay chính xác hơn, đồng thời hỗ trợ cụm bánh răng đồng tốc làm việc hiệu quả. Đây là chi tiết quan trọng giúp máy vận hành êm ái và kéo dài tuổi thọ.
Bên trong máy bơm cánh khế 3RP-3, chất lỏng được giữ trong các khoang nhỏ hình thành giữa cánh khế và thành buồng bơm. Khi cánh khế quay, các khoang này di chuyển từ cửa hút sang cửa xả.
Cơ chế này giúp chất lỏng không bị khuấy mạnh, không bị va đập đột ngột và hạn chế tạo bọt. Nhờ đó, máy có thể vận chuyển chất lỏng đều, nhẹ và phù hợp với các sản phẩm cần giữ trạng thái ổn định.
Đường hút là nơi chất lỏng đi vào buồng bơm, còn đường xả là nơi chất lỏng được đẩy ra ngoài. Với đường kính kết nối 25–32 mm, máy bơm cánh khế 3RP-3 có khả năng tiếp nhận và đưa chất lỏng ra khỏi đầu bơm một cách ổn định.
Thiết kế đường hút và đường xả bên trong đầu bơm giúp dòng chảy đi đúng hướng, hạn chế nghẽn dòng và hỗ trợ máy duy trì lưu lượng 1.8 m³/h trong điều kiện làm việc phù hợp.
Các chi tiết bên trong máy bơm cánh khế 3RP-3 chính hãng không hoạt động riêng lẻ mà phối hợp đồng bộ với nhau. Trục bơm truyền lực quay, cụm bánh răng đồng tốc điều khiển cánh khế, cánh khế tạo khoang chứa chất lỏng, buồng bơm dẫn hướng dòng chảy, còn phớt làm kín giữ áp suất và ngăn rò rỉ.
Sự phối hợp chính xác này giúp máy tạo dòng chảy ổn định, vận hành êm, hạn chế mài mòn và giảm nguy cơ kẹt cánh khi làm việc với chất lỏng có độ nhớt hoặc dung dịch sệt.
Cấu tạo chi tiết bên trong của dòng máy bơm cánh khế 3RP-3 chính hãng gồm các bộ phận quan trọng như buồng bơm, cặp cánh khế, trục bơm, cụm bánh răng đồng tốc, phớt làm kín, vòng bi, gối đỡ, khoang chứa chất lỏng, đường hút và đường xả.
Nhờ cấu tạo bên trong chính xác, kín khít và đồng bộ, máy bơm cánh khế 3RP-3 có thể duy trì lưu lượng 1.8 m³/h, áp suất 0.6 MPa, tốc độ quay 1000 vòng/phút và công suất động cơ 1.1 kW. Đây là nền tảng giúp máy vận hành ổn định, bền bỉ và phù hợp với các hệ thống cần bơm chất lỏng nhẹ nhàng, đều dòng và ít gây xáo trộn sản phẩm.
Máy bơm cánh khế 3RP-3 vận hành theo nguyên lý chuyển vị tích cực, tức là chất lỏng được dịch chuyển từ cửa hút sang cửa xả nhờ sự thay đổi thể tích bên trong buồng bơm. Cặp cánh khế quay đồng bộ sẽ tạo ra các khoang chứa chất lỏng, sau đó đưa chất lỏng đi theo từng chu kỳ ổn định.
Khi máy bắt đầu hoạt động, động cơ 1.1 kW truyền lực làm cặp cánh khế quay ngược chiều nhau. Tại khu vực cửa hút, hai cánh khế tách ra, làm thể tích buồng bơm tăng lên.
Sự tăng thể tích này tạo vùng áp suất thấp, giúp chất lỏng được hút vào bên trong buồng bơm. Đây là bước đầu tiên trong nguyên lý vận hành chuyển vị tích cực của máy bơm cánh khế 3RP-3.
Sau khi đi vào cửa hút, chất lỏng được giữ trong khoảng trống giữa cánh khế và thành buồng bơm. Các khoang này có nhiệm vụ chứa và mang chất lỏng di chuyển theo chiều quay của cánh.
Nhờ cơ chế này, chất lỏng không bị khuấy mạnh hay va đập lớn. Máy bơm cánh khế 3RP-3 vì vậy phù hợp với các sản phẩm sệt, nhũ tương, nước sốt, sữa chua, kem mỹ phẩm hoặc dung dịch có độ nhớt vừa phải.
Khi cặp cánh khế tiếp tục quay, các khoang chứa chất lỏng di chuyển dọc theo thành buồng bơm. Chất lỏng được đưa từ phía cửa hút sang phía cửa xả theo từng phần thể tích ổn định.
Đây là điểm cốt lõi của nguyên lý chuyển vị tích cực. Mỗi vòng quay của cánh khế sẽ dịch chuyển một lượng chất lỏng nhất định. Với tốc độ quay 1000 vòng/phút, máy bơm cánh khế 3RP-3 có thể duy trì dòng chảy đều và đạt lưu lượng 1.8 m³/h trong điều kiện phù hợp.
Khi khoang chứa chất lỏng đến gần cửa xả, thể tích trong khoang bắt đầu giảm xuống do hai cánh khế tiến lại gần nhau. Sự giảm thể tích này tạo lực ép, đẩy chất lỏng ra ngoài qua cửa xả.
Nhờ áp suất làm việc 0.6 MPa, máy bơm cánh khế 3RP-3 có thể đẩy chất lỏng qua đường ống hoặc cấp vào thiết bị phía sau trong dây chuyền sản xuất.
Nguyên lý vận hành chuyển vị tích cực giúp máy bơm cánh khế 3RP-3 tạo dòng chảy ổn định hơn so với các kiểu bơm phụ thuộc nhiều vào lực xoáy. Chất lỏng được vận chuyển theo khoang bơm nên ít bị ngắt dòng, ít tạo bọt và dễ kiểm soát lưu lượng.
Cơ chế này đặc biệt có lợi khi bơm chất đặc hoặc chất có độ nhớt, vì máy không phụ thuộc vào khả năng tự chảy của sản phẩm mà sử dụng lực dịch chuyển thể tích để đưa chất lỏng đi đều.
Nguyên lý vận hành chuyển vị tích cực của dòng máy bơm cánh khế 3RP-3 dựa trên sự quay đồng bộ của cặp cánh khế trong buồng bơm. Quá trình này gồm các bước: hút chất lỏng vào, giữ chất lỏng trong khoang bơm, chuyển vị chất lỏng đến cửa xả và đẩy chất lỏng ra ngoài.
Nhờ nguyên lý chuyển vị tích cực, máy bơm cánh khế 3RP-3 có thể vận hành ổn định với lưu lượng 1.8 m³/h, áp suất 0.6 MPa, tốc độ quay 1000 vòng/phút và động cơ 1.1 kW. Đây là cơ chế quan trọng giúp máy bơm đều, bơm êm và phù hợp với nhiều loại chất lỏng sệt trong sản xuất.
