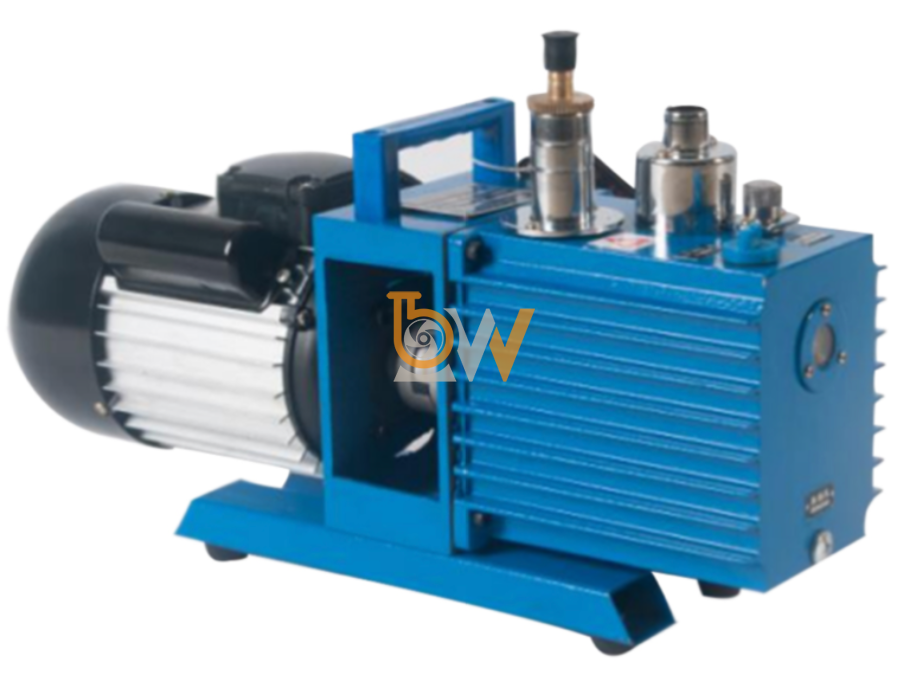

Bơm chân không cánh gạt hai cấp model 2XZ-2 lưu lượng 7.2 m³

Cấu tạo chi tiết Bơm chân không cánh gạt hai cấp model 2XZ-2 lưu lượng 7.2 m³/h

Bơm chân không cánh gạt hai cấp model 2XZ-2 là dòng bơm vòng dầu có thiết kế nhỏ gọn nhưng hiệu suất cao, phù hợp với phòng thí nghiệm, hệ thống làm lạnh, máy phủ chân không và nhiều ứng dụng kỹ thuật đòi hỏi độ chân không sâu. Để đạt được hiệu quả hút mạnh và ổn định, bơm được cấu thành từ nhiều bộ phận cơ khí chính xác và hệ thống hỗ trợ chuyên biệt.

Thân bơm (Stator) và buồng nén

Thân bơm bằng hợp kim bền

Đây là bộ phận cố định của bơm, tạo thành không gian chứa rotor và cánh gạt. Thân bơm được làm từ gang hoặc hợp kim chịu mài mòn để đảm bảo độ bền và khả năng vận hành lâu dài.

Buồng nén và khoang chân không

Buồng nén được thiết kế lệch tâm với rotor để tạo ra các khoang có thể tích thay đổi, giúp hút – nén – xả khí liên tục. Đây là nơi diễn ra toàn bộ quá trình tạo chân không.

Rotor lệch tâm

Tạo chuyển động quay chính

Rotor được gắn trực tiếp vào trục motor. Khi quay lệch tâm trong thân bơm, rotor tạo sự thay đổi thể tích làm khí bị nén và thải ra ngoài.

Rãnh đặt cánh gạt

Rotor chứa các rãnh để đặt cánh gạt carbon. Cánh gạt trượt trong rãnh và chia buồng bơm thành các khoang khí riêng biệt, tạo chu trình hút chân không.

Cánh gạt carbon

Vật liệu carbon–graphite siêu bền

Cánh gạt chịu ma sát tốt, nhẹ và có khả năng tự bôi trơn. Đây là bộ phận quan trọng nhất quyết định độ kín và hiệu suất hút của bơm.

Chức năng tạo khoang hút – nén – xả

Dưới lực ly tâm và dầu bôi trơn, cánh gạt luôn ép sát thành buồng nén, tạo ra các khoang hơi kín để khí được hút vào và đẩy ra ngoài.

Trục quay (Shaft)

Truyền lực từ motor đến rotor

Trục quay được gia công chính xác để giảm sai lệch đồng tâm, giúp bơm hoạt động êm, ít rung và bền bỉ.

Chịu tải tốt khi vận hành liên tục

Vật liệu thép hợp kim đảm bảo khả năng chịu lực và chịu nhiệt trong quá trình hoạt động kéo dài.

Hệ thống dầu chân không

Làm kín khe hở

Dầu lấp đầy khoảng trống nhỏ giữa cánh gạt và thân bơm, đảm bảo buồng nén kín và tạo độ chân không sâu.

Bôi trơn liên tục

Dầu giúp giảm ma sát của các bộ phận quay, bảo vệ cánh gạt, rotor và trục khỏi mài mòn.

Hỗ trợ tản nhiệt

Dầu hấp thụ nhiệt sinh ra trong quá trình vận hành, giúp bơm hoạt động ổn định.

Hai cấp hút độc lập và nối tiếp

Cấp hút thứ nhất

Chịu trách nhiệm hút lượng lớn không khí ở áp suất khí quyển, giảm áp nhanh.

Cấp hút thứ hai

Tạo áp suất sâu và ổn định hơn, cho phép bơm đạt mức chân không cuối rất thấp, khoảng 0.1–1 Pa.

Ưu điểm của hai cấp

Thiết kế hai cấp giúp tăng hiệu suất, nhanh đạt chân không và giữ mức chân không sâu hơn so với bơm một cấp.

Van chống dòng ngược

Ngăn dầu và khí tràn ngược

Khi bơm dừng, van đóng tự động để bảo vệ hệ thống phía trước khỏi dầu quay ngược.

Đảm bảo chân không không bị mất

Giữ áp suất ổn định ngay cả khi xảy ra mất điện đột ngột.

Bộ lọc dầu và cửa thăm dầu

Lọc dầu

Bộ lọc giúp giữ dầu sạch, loại bỏ tạp chất sinh ra trong quá trình vận hành.

Quan sát mức dầu

Cửa thăm dầu lớn giúp kiểm tra mức dầu dễ dàng để duy trì hiệu suất bơm.

Motor truyền động trực tiếp

Không sử dụng dây curoa

Giảm tổn thất công suất và hạn chế hao mòn cơ học.

Đảm bảo tốc độ quay ổn định

Motor cung cấp lực mô-men ổn định, giúp bơm đạt hiệu suất hút tốt nhất.

Hệ thống tản nhiệt và quạt làm mát

Quạt gió tản nhiệt

Quạt phía sau motor giúp làm mát thân bơm và động cơ khi chạy liên tục.

Khe thông gió điều hướng khí

Thiết kế khe thoát khí hợp lý giúp bơm duy trì nhiệt độ ổn định.

Vỏ bảo vệ và chân đế bơm

Vỏ kim loại chắc chắn

Bảo vệ motor và buồng bơm khỏi va đập và bụi bẩn.

Chân đế chống rung

Giảm chấn giúp bơm hoạt động êm và giữ được độ đồng tâm khi vận hành.

Bơm chân không cánh gạt hai cấp model 2XZ-2 lưu lượng 7.2 m³/h được cấu tạo từ các bộ phận cơ khí chính xác như rotor lệch tâm, cánh gạt carbon, trục quay bền bỉ và hệ thống dầu chân không làm kín hiệu quả. Thiết kế hai cấp hút, kết hợp motor truyền động trực tiếp và hệ thống tản nhiệt tối ưu, giúp bơm đạt hiệu suất cao, độ chân không sâu và khả năng vận hành dài lâu. Nhờ cấu trúc bền vững và thiết kế tối ưu, 2XZ-2 trở thành lựa chọn lý tưởng cho nhiều ứng dụng cần độ chân không ổn định.

Lợi ích khi sử dụng Bơm chân không cánh gạt hai cấp model 2XZ-2 lưu lượng 7.2 m³ trong công nghiệp

Bơm chân không cánh gạt hai cấp model 2XZ-2 lưu lượng 7.2 m³/h là một trong những dòng bơm vòng dầu phổ biến nhất trong công nghiệp nhẹ và trung bình. Với khả năng tạo chân không sâu, vận hành ổn định và chi phí thấp, 2XZ-2 mang lại nhiều lợi ích rõ rệt cho các doanh nghiệp trong nhiều lĩnh vực sản xuất khác nhau.

Tạo chân không sâu và ổn định cho nhiều quy trình công nghiệp

Nhờ cấu trúc hai cấp hút:

• Cấp một hút lượng khí lớn ban đầu

• Cấp hai nén sâu để đạt chân không thấp

• Áp suất duy trì ổn định, hạn chế dao động

Điều này giúp bơm đáp ứng tốt các quy trình yêu cầu chân không sâu như:

• Hút chân không đóng gói công nghiệp

• Sấy thăng hoa, sấy chân không

• Máy phân tích, máy đo

• Xử lý bề mặt, phủ chân không PVD

• Chưng cất quay và cô đặc nhiệt trong ngành hóa chất

Hiệu suất cao với mức tiêu thụ điện năng thấp

Bơm 2XZ-2 sử dụng motor công suất nhỏ nhưng đạt lưu lượng 7.2 m³/h:

• Giảm tiêu thụ điện năng

• Duy trì khả năng hút tốt ngay cả khi tải thay đổi

• Tối ưu chi phí vận hành dài hạn

Điều này làm bơm trở thành lựa chọn tiết kiệm năng lượng cho các doanh nghiệp.

Thiết kế nhỏ gọn, dễ lắp đặt vào dây chuyền

Với kích thước gọn nhẹ:

• Bơm dễ lắp trong hệ thống máy móc có không gian hạn chế

• Linh hoạt di chuyển hoặc hoán đổi vị trí

• Phù hợp cho cả nhà xưởng lớn lẫn phòng thí nghiệm

Không cần nền móng lớn hay kết cấu hệ thống phức tạp.

Độ bền cao, chịu tải tốt khi vận hành liên tục

Cơ cấu cánh gạt vòng dầu:

• Giảm ma sát vượt trội

• Làm việc mượt mà trong thời gian dài

• Ít hỏng vặt, tuổi thọ cao

Bơm thích hợp cho sản xuất liên tục nhiều giờ mỗi ngày, như:

• Dây chuyền đóng gói

• Hệ thống sấy

• Máy làm lạnh tuần hoàn

• Thiết bị cô đặc chân không

Chi phí bảo trì thấp

Bơm 2XZ-2 có cấu trúc đơn giản:

• Ít linh kiện chuyển động

• Dầu dễ thay thế với chi phí rẻ

• Cánh gạt, lọc dầu, gioăng thay nhanh và phổ thông

Không yêu cầu đội kỹ thuật chuyên sâu, giúp doanh nghiệp tiết kiệm nhiều chi phí bảo trì định kỳ.

Đa dụng cho nhiều ngành công nghiệp

Một lợi thế lớn của 2XZ-2 là tính linh hoạt:

• Công nghiệp thực phẩm

• Dược phẩm

• Điện tử

• Hóa chất

• Gia công cơ khí

• Phòng thí nghiệm nghiên cứu

• Công nghiệp đóng gói và bảo quản

Một máy có thể phục vụ nhiều hệ thống khác nhau mà không cần mua nhiều loại bơm riêng biệt.

Hoạt động êm, ít rung – tăng tuổi thọ máy móc đi kèm

Bơm 2XZ-2 có:

• Độ rung thấp nhờ rotor cân bằng động

• Lớp dầu làm kín giảm tiếng ồn

• Motor chạy ổn định

Nhờ vậy, các thiết bị đi kèm không bị ảnh hưởng, đặc biệt trong máy phân tích và máy đóng gói.

Khả năng chịu hơi dung môi khi kết hợp bẫy lạnh

Trong các ngành:

• Hóa chất

• Chưng cất

• Cô đặc

• Thu hồi dung môi

Bơm 2XZ-2 hoạt động bền bỉ nếu được trang bị bẫy lạnh, tránh hơi dung môi đi vào bơm và làm hỏng dầu.

Tối ưu chi phí đầu tư thiết bị cho doanh nghiệp

So với các bơm chân không như scroll, rotary dry hoặc turbo:

• 2XZ-2 có giá thành thấp hơn nhiều

• Phụ tùng rẻ và dễ tìm

• Không yêu cầu công nghệ phức tạp

Nhờ đó, doanh nghiệp giảm đáng kể chi phí đầu tư ban đầu và chi phí duy trì.

Bơm chân không cánh gạt hai cấp model 2XZ-2 lưu lượng 7.2 m³/h mang lại nhiều lợi ích thiết thực cho công nghiệp: tạo chân không sâu ổn định, tiêu thụ điện thấp, độ bền cao, chi phí vận hành rẻ và tính ứng dụng rộng. Nhờ thiết kế nhỏ gọn, hoạt động êm và dễ bảo trì, 2XZ-2 là lựa chọn tối ưu cho doanh nghiệp muốn tối ưu chi phí và đảm bảo hiệu quả sản xuất lâu dài.

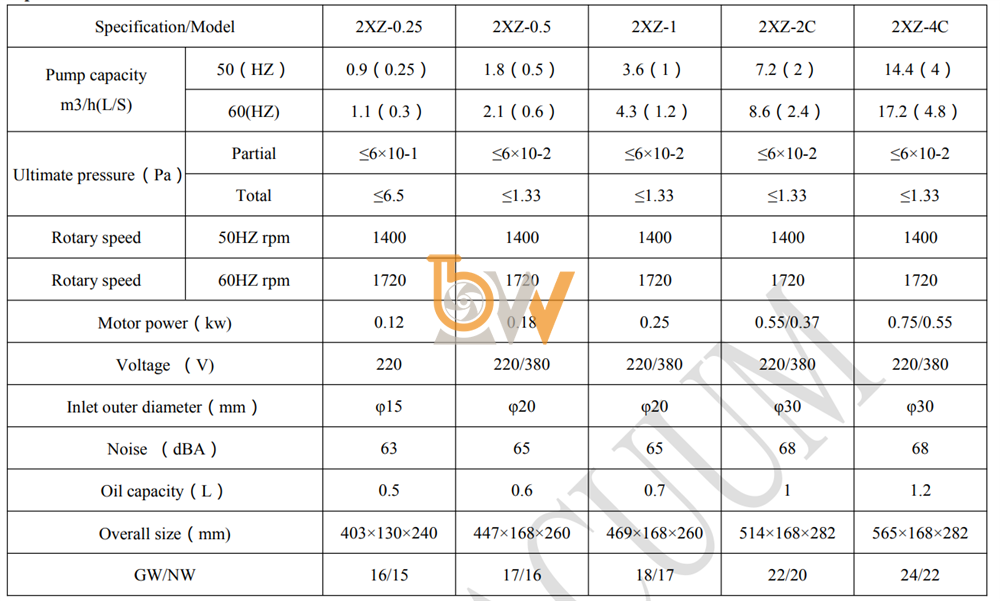

Thông số kỹ thuật của máy bơm chân không 2XZ-2

Đường cong hiệu suất của máy bơm chân không 2XZ-2

Kích thước bản vẽ máy bơm chân không 2XZ-2

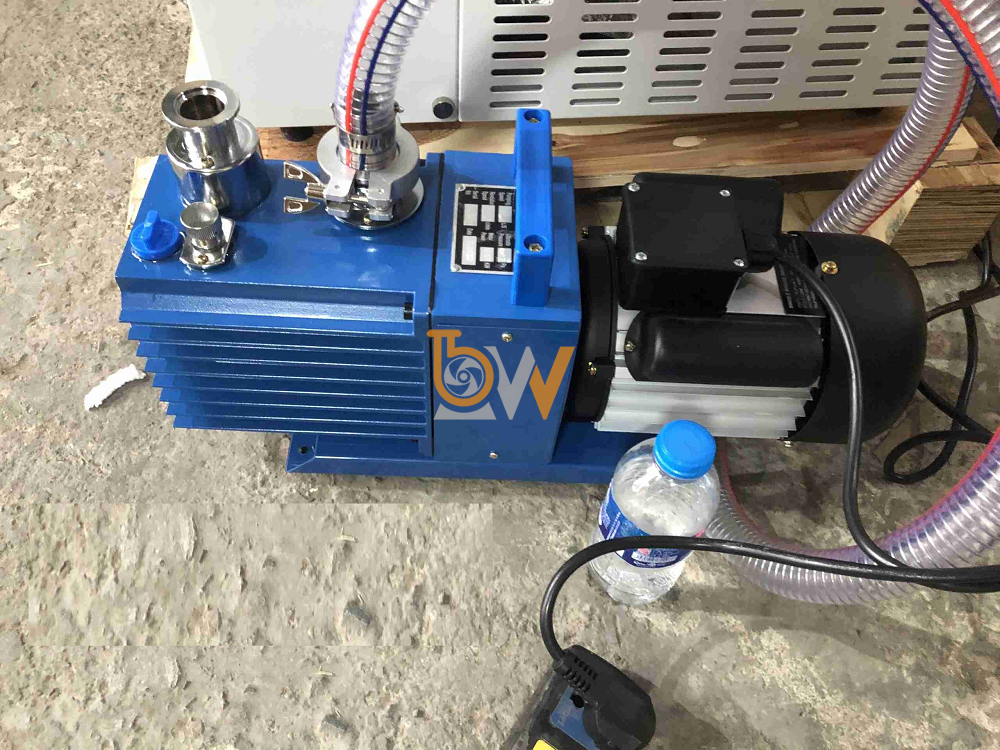

Hình ảnh thực tế của máy bơm chân không 2XZ-2
