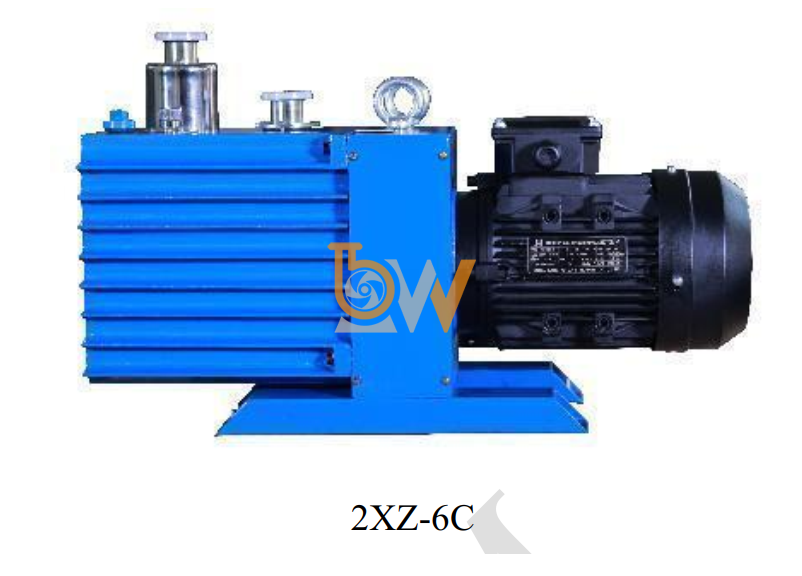

Bơm chân không thể tích model 2XZ-6C công suất 1.1 kW

Nguyên lý tạo chân không của Bơm chân không cấp đầu model 2XZ-6C công suất 1.1 kW

Bơm chân không cấp đầu 2XZ-6C công suất 1.1 kW hoạt động dựa trên nguyên lý thay đổi thể tích để tạo chênh lệch áp suất. Đây là nguyên lý đặc trưng của bơm chân không kiểu cánh gạt, trong đó rôto lệch tâm và cánh gạt trượt tạo ra các khoang hút – nén – xả tuần hoàn liên tục. Nhờ cấu trúc hai cấp nên bơm đạt được khả năng tạo chân không sâu và ổn định ngay cả trong quá trình vận hành dài giờ.

Dưới đây là mô tả chi tiết nguyên lý tạo chân không của model 2XZ-6C.

1. Rôto lệch tâm tạo không gian hút và nén khí
Bên trong buồng bơm hình trụ, rôto được đặt lệch về một phía thay vì nằm đúng tâm. Khi động cơ 1.1 kW quay:

• Rôto quay quanh trục của chính nó.

• Khoảng cách giữa rôto và thành buồng thay đổi theo góc quay.

• Vùng không gian mở rộng trở thành khoang hút.

• Vùng thu hẹp trở thành khoang nén.

Cơ chế lệch tâm là yếu tố cốt lõi giúp bơm tạo ra chu trình hút – nén khí.

2. Cánh gạt trượt tạo các khoang kín di động
Rôto có hai hoặc nhiều rãnh gắn cánh gạt làm từ vật liệu composite/graphite. Dưới tác dụng của lực ly tâm và lớp dầu bôi trơn:

• Cánh gạt trượt ra – vào theo rãnh.

• Bám sát thành buồng bơm.

• Tạo ra các khoang kín có thể thay đổi thể tích.

Khi rôto quay:

• Khoang phía trước cánh gạt mở rộng → hút khí vào.

• Khoang phía sau cánh gạt thu hẹp → nén khí và đẩy ra ngoài.

Quá trình này diễn ra liên tục và nhanh chóng theo tốc độ quay của động cơ.

3. Dầu chân không làm kín và giảm ma sát
Dầu là yếu tố quan trọng giúp bơm tạo được chân không sâu:

• Lấp đầy khe hở nhỏ giữa cánh và thành buồng.

• Ngăn khí lọt qua các khe hở.

• Giảm ma sát giữa cánh – rôto – buồng.

• Giải nhiệt cho toàn bộ khoang bơm.

Nhờ dầu, bơm có thể đạt áp suất thấp hơn nhiều so với bơm chân không khô.

4. Hai cấp nén liên tiếp giúp đạt chân không sâu
Là bơm cấp đầu, 2XZ-6C có hai cấp hút – nén nối tiếp nhau:

• Cấp 1: hút lượng khí lớn, giảm áp suất từ mức khí quyển.

• Cấp 2: tiếp tục hút và nén để đạt chân không sâu hơn.

Lợi ích:

• Chân không nhanh và ổn định.

• Bơm ít bị nóng khi phải hút từ áp suất cao về thấp.

• Hiệu suất cao trong vùng áp suất thấp – khu vực bơm khó tạo chân không nhất.

5. Cơ chế xả khí kết hợp tách dầu
Khi khí được nén và đẩy ra ngoài:

• Hỗn hợp khí và sương dầu đi qua bộ tách dầu bên trong bơm.

• Dầu được giữ lại, quay về buồng bơm.

• Khí sạch được xả ra ngoài.

Cơ chế này bảo vệ lượng dầu và duy trì độ kín cho bơm trong suốt quá trình vận hành.

6. Gas ballast hỗ trợ xử lý hơi ẩm và hơi dung môi
Gas ballast cho phép đưa một lượng khí nhỏ vào buồng nén:

• Ngăn ngưng tụ hơi nước và hơi dung môi trong dầu.

• Giúp dầu sạch và giữ được đặc tính bôi trơn.

• Bảo đảm bơm duy trì chân không ổn định khi hút ẩm hoặc hơi dung môi.

7. Van chống hút ngược bảo vệ hệ thống khi tắt máy
Khi bơm dừng:

• Van tự động đóng lại.

• Ngăn dầu hoặc khí xả chảy ngược vào hệ thống.

• Bảo vệ thiết bị kết nối như máy chưng cất quay, tủ sấy, buồng lạnh.

Điều này đảm bảo quy trình tạo chân không không bị gián đoạn hoặc gây hư hỏng thiết bị.

Nguyên lý tạo chân không của bơm 2XZ-6C công suất 1.1 kW dựa trên hoạt động kết hợp giữa rôto lệch tâm, cánh gạt trượt, dầu làm kín và cơ chế hai cấp nén tuần hoàn. Nhờ đó, bơm tạo ra dòng chân không sâu, ổn định, bền bỉ và phù hợp cho cả phòng thí nghiệm lẫn công nghiệp nhẹ. Các yếu tố hỗ trợ như gas ballast, bộ tách dầu và van chống hút ngược giúp quá trình tạo chân không hiệu quả hơn và an toàn hơn.

Độ bền cao và tuổi thọ lâu dài của Bơm chân không cấp đầu model 2XZ-6C công suất 1.1 kW

Bơm chân không cấp đầu 2XZ-6C công suất 1.1 kW được đánh giá là một trong những dòng bơm có độ bền và tuổi thọ vận hành dài nhờ cấu trúc cơ khí chắc chắn, khả năng vận hành ổn định và dễ bảo trì. Đây là lý do thiết bị được sử dụng phổ biến trong phòng thí nghiệm, hệ thống chân không sơ cấp và nhiều dây chuyền công nghiệp nhẹ.

1. Thiết kế cơ khí đơn giản nhưng bền bỉ

Model 2XZ-6C sử dụng cơ cấu cánh gạt quay hai cấp với số lượng chi tiết chuyển động ít. Cấu trúc đơn giản giúp:

• Giảm nguy cơ hỏng hóc

• Hạn chế ma sát thừa

• Tăng độ ổn định khi vận hành

• Ít cần thay thế linh kiện

Điều này giúp bơm hoạt động ổn định nhiều năm nếu được bảo trì đúng cách.

2. Vật liệu và gia công chất lượng cao

Buồng bơm, rôto, cánh gạt và phớt trục được gia công chính xác, chịu mài mòn tốt. Thiết kế dẫn động trực tiếp (direct-drive) loại bỏ các bộ phận trung gian như dây đai hoặc hộp giảm tốc, từ đó:

• Giảm hao mòn cơ học

• Tránh lệch trục

• Duy trì tốc độ quay ổn định

• Tăng tuổi thọ động cơ và cánh gạt

3. Hoạt động liên tục trong thời gian dài

Bơm được thiết kế để vận hành liên tục nếu điều kiện môi trường phù hợp. Khi nhiệt độ môi trường không quá cao và áp suất đầu hút đúng giới hạn, bơm có thể chạy nhiều giờ liền mà không ảnh hưởng đến độ bền của linh kiện. Khả năng vận hành ổn định này giúp bơm phù hợp với:

• Hệ thống hút chân không liên tục

• Vận hành theo ca trong phòng thí nghiệm

• Các dây chuyền công nghiệp cần hút liên tục

4. Xử lý hơi ẩm và hơi dung môi tốt nhờ van gas ballast

Việc trang bị van gas ballast giúp bơm hạn chế tình trạng dầu bị nhũ hóa khi hút hơi nước hoặc hơi dung môi. Nhờ đó:

• Dầu ít bị xuống chất lượng

• Cánh gạt và buồng bơm được bảo vệ

• Ít phát sinh cặn bẩn

• Tuổi thọ bơm kéo dài đáng kể

5. Bảo trì đơn giản, linh kiện dễ thay thế

Tuổi thọ dài còn đến từ khả năng bảo trì thuận tiện:

• Thay dầu đơn giản

• Cánh gạt dễ thay khi cần

• Vệ sinh buồng bơm nhanh chóng

• Phụ tùng phổ biến, giá hợp lý

Khi bảo trì định kỳ đúng chuẩn, các bộ phận luôn trong tình trạng tốt, giúp bơm hoạt động bền bỉ lâu dài.

6. Hiệu quả tản nhiệt tốt giúp kéo dài tuổi thọ

Bơm có thiết kế tản nhiệt hợp lý, đảm bảo nhiệt độ vận hành ổn định. Điều này giúp:

• Giảm hao mòn dầu

• Tránh biến dạng vật liệu

• Duy trì độ nhớt dầu phù hợp

• Hạn chế quá nhiệt động cơ

Nhiệt độ ổn định là yếu tố quan trọng nâng cao tuổi thọ chung của toàn bộ hệ thống.

Bơm chân không cấp đầu 2XZ-6C công suất 1.1 kW sở hữu độ bền cao và tuổi thọ vận hành lâu dài nhờ thiết kế cơ khí chắc chắn, vật liệu chất lượng, khả năng chạy liên tục, hệ thống xử lý hơi hiệu quả và bảo trì đơn giản. Đây là lựa chọn đáng tin cậy cho mọi nhu cầu tạo chân không sơ cấp, từ phòng thí nghiệm đến sản xuất công nghiệp quy mô nhỏ và vừa.

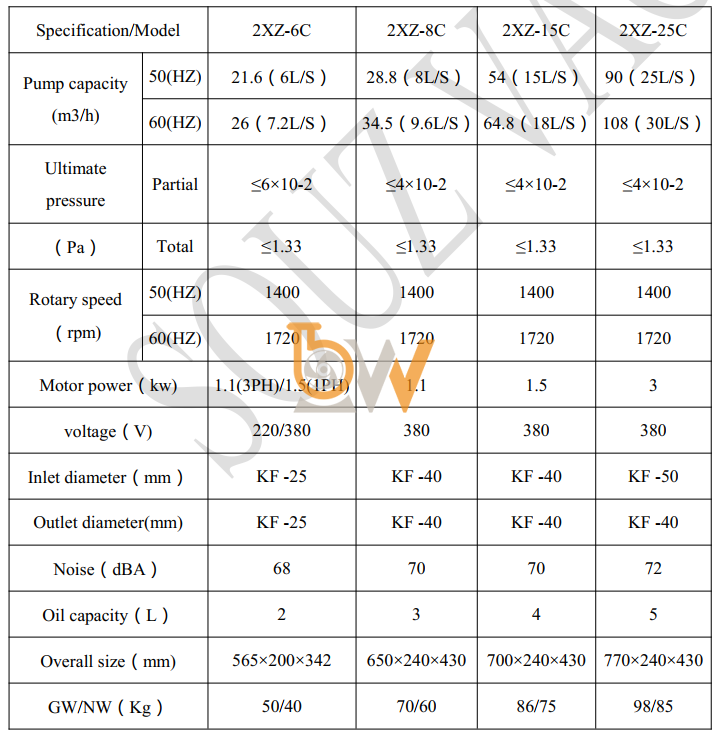

Thông số kỹ thuật của máy bơm chân không 2XZ-6C

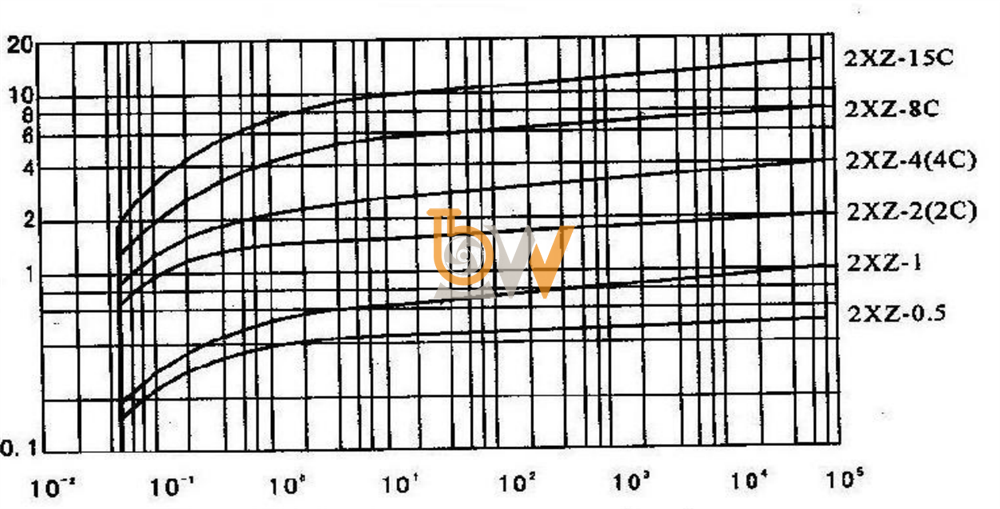

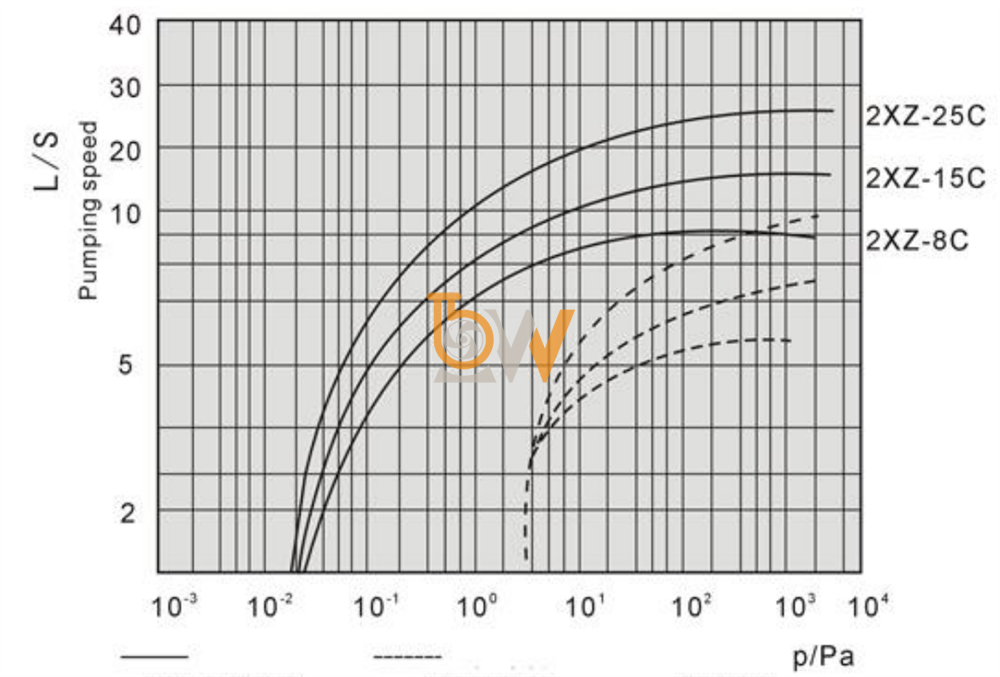

Đường cong hiệu suất của máy bơm chân không 2XZ-6C

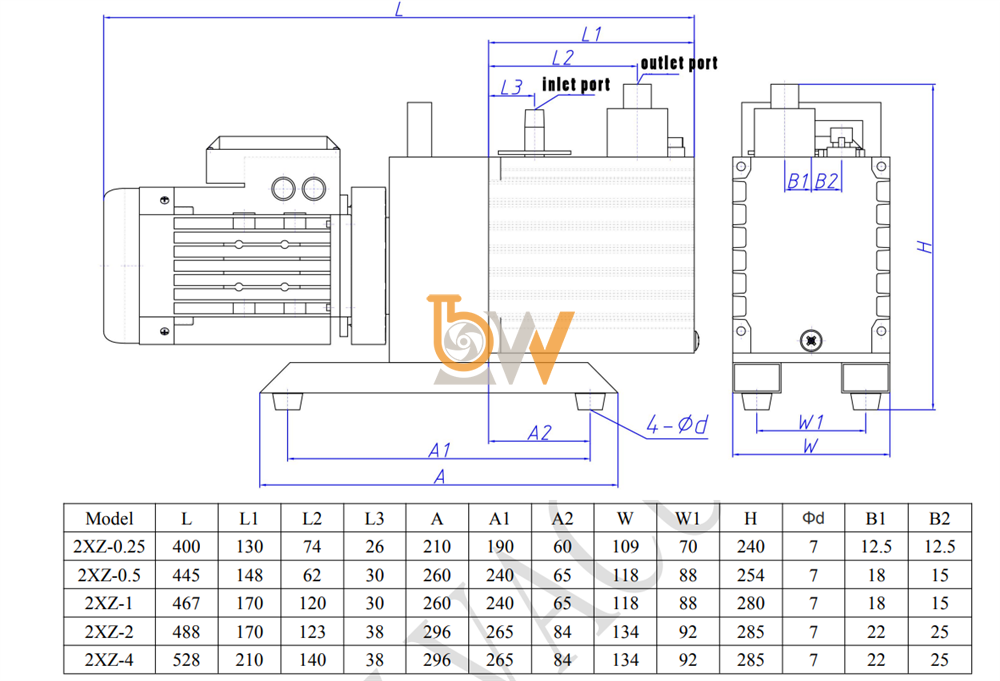

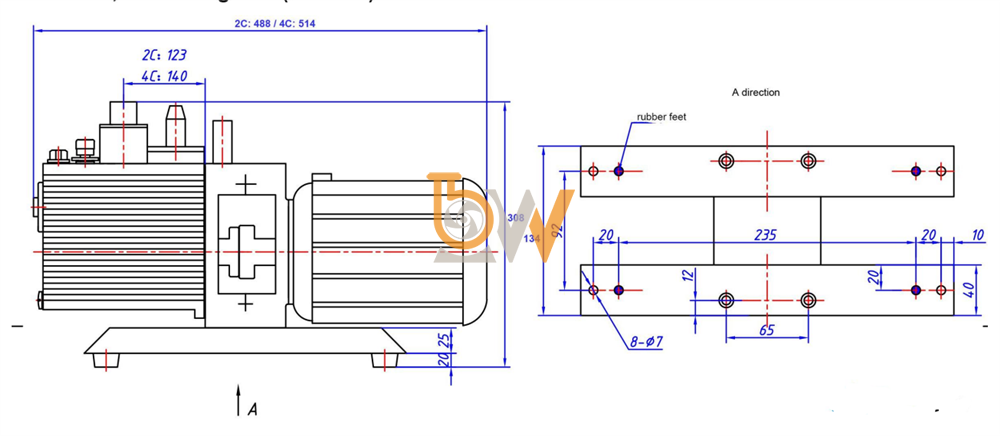

Kích thước bản vẽ máy bơm chân không 2XZ-6C

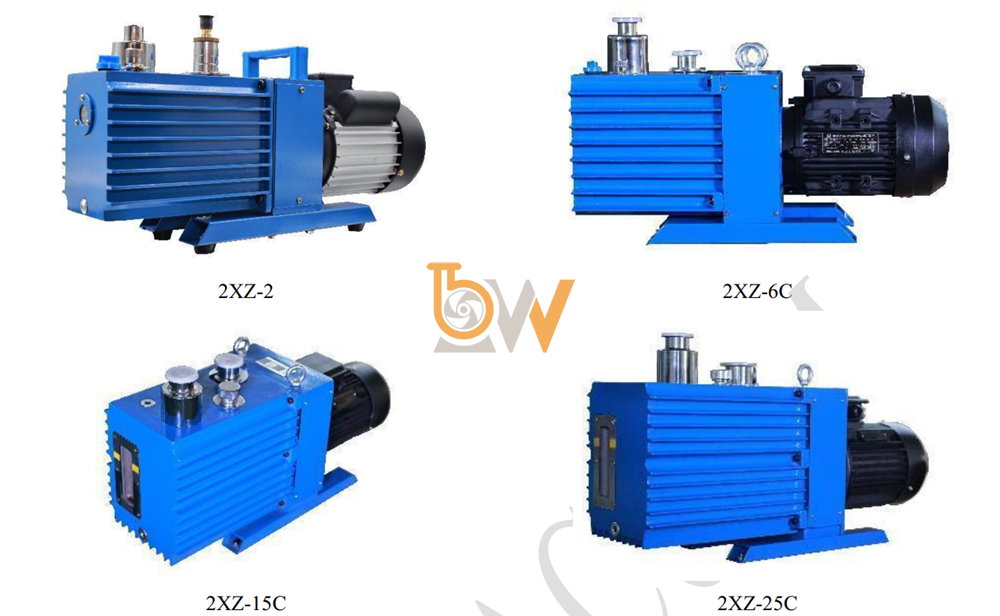

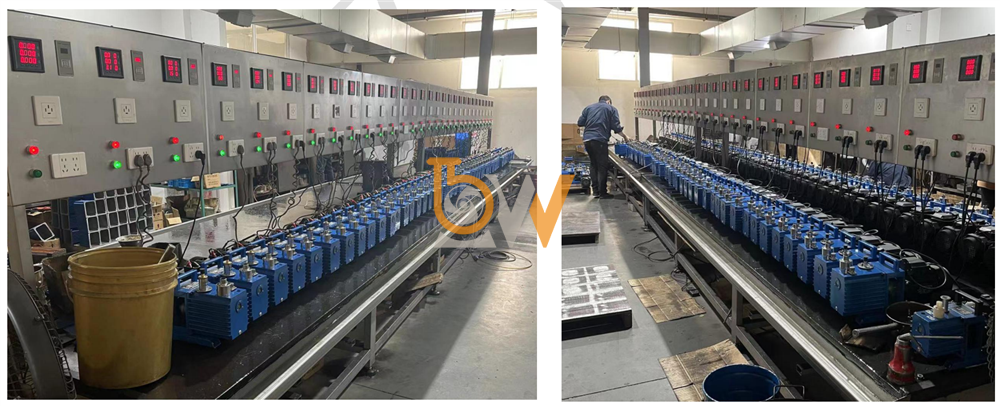

Hình ảnh thực tế của máy bơm chân không 2XZ-6C
