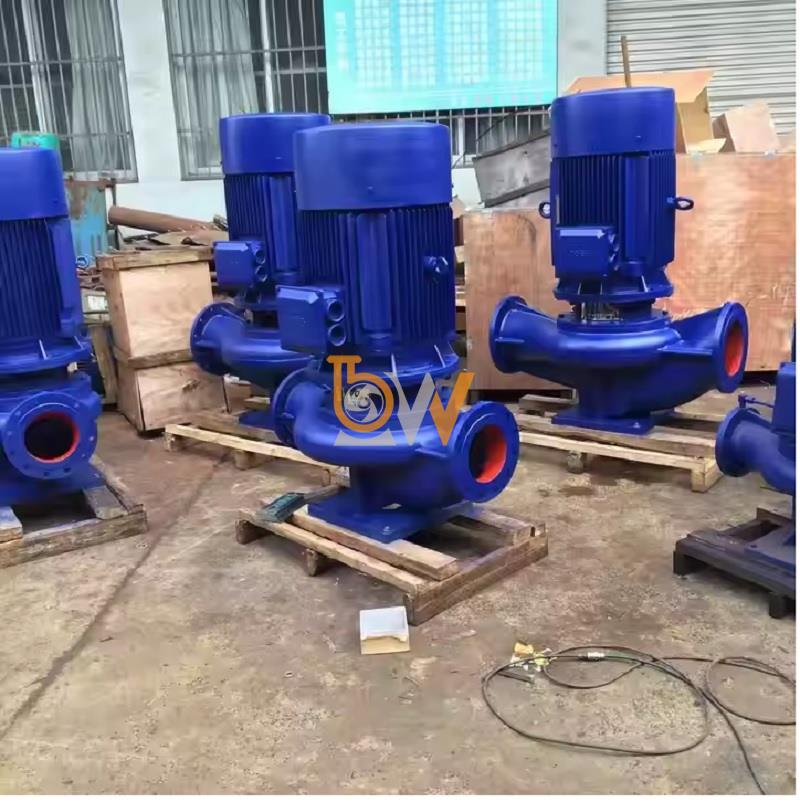

Bơm đa tầng cánh trục đứng, bơm inline, bơm đồng trục đứng ISG65-125, IRG65-125 3kw

Nguyên lý bơm nước của máy bơm đa tầng cánh trục đứng model ISG65-125, bơm IRG65-125

Máy bơm đa tầng cánh trục đứng ISG65-125, IRG65-125 hoạt động dựa trên nguyên lý lực ly tâm, kết hợp với thiết kế nhiều tầng cánh xếp chồng theo phương trục đứng, nhằm tạo ra áp suất lớn để đẩy nước đi xa hoặc lên cao. Cấu tạo và nguyên lý vận hành của thiết bị này mang lại khả năng tăng áp mạnh mẽ và lưu lượng ổn định trong suốt quá trình làm việc.

Hút nước vào từ tâm cánh đầu tiên

Khi động cơ điện khởi động, trục bơm quay kéo theo các cánh bơm. Nước từ đường ống hút được dẫn vào tâm cánh bơm tầng đầu tiên. Dưới tác động của lực ly tâm, nước bị đẩy từ tâm ra mép ngoài của cánh, tạo ra vùng áp suất thấp tại trung tâm, giúp hút nước vào liên tục.

Tạo lực ly tâm qua từng tầng cánh

Sau khi được đẩy ra ngoài từ tầng cánh đầu tiên, nước tiếp tục đi vào tầng cánh thứ hai, rồi lần lượt qua các tầng tiếp theo. Mỗi tầng cánh sẽ gia tăng áp suất thêm một phần, nhờ vậy cột áp tổng hợp tăng dần theo số lượng tầng.

Cấu trúc trục đứng giúp nước di chuyển tuyến tính theo phương thẳng đứng, hạn chế tổn thất thủy lực và giảm rối dòng.

Đẩy nước ra cửa xả với áp lực cao

Sau khi đi qua toàn bộ các tầng cánh, nước được đẩy ra cửa xả phía trên hoặc ngang (tùy model thiết kế), với áp lực đã được tích lũy đủ lớn. Nhờ vậy, máy bơm có thể đẩy nước lên độ cao hàng chục mét hoặc qua các tuyến ống dài mà vẫn đảm bảo lưu lượng ổn định.

Kết hợp đồng bộ giữa motor và cụm bơm

• Trục động cơ gắn thẳng với trục bơm giúp truyền động trực tiếp, không qua trung gian, đảm bảo đồng tâm tuyệt đối giữa motor và các tầng cánh.

• Tốc độ quay ổn định (thường 2900 vòng/phút đối với động cơ 2 cực) giúp tạo lưu lượng đều, hạn chế dao động áp suất.

Đặc điểm nổi bật của nguyên lý này

• Tăng áp mạnh nhưng tiết kiệm điện nhờ lực ly tâm lan tỏa đều qua nhiều tầng

• Không cần hút mồi nếu hệ thống đã có nước ngập buồng bơm

• Vận hành êm ái và bền bỉ, ít hư hỏng do ít có chi tiết ma sát

• Phù hợp cho hệ thống tuần hoàn nước nóng, nước lạnh, tăng áp nước sạch, hệ PCCC và công nghiệp chế biến

Nguyên lý bơm nước của máy bơm đa tầng cánh trục đứng ISG65-125, IRG65-125 dựa trên lực ly tâm kết hợp tầng cánh liên hoàn, cho phép tạo áp lực lớn trong khi duy trì lưu lượng ổn định và vận hành tiết kiệm năng lượng. Đây là giải pháp hiệu quả cho mọi hệ thống cần bơm nước lên cao hoặc đẩy xa với yêu cầu kỹ thuật khắt khe về độ tin cậy và áp lực

Vật liệu chống ăn mòn trong thiết kế máy bơm đa tầng cánh trục đứng model ISG65-125, IRG65-125

Gang cầu FCD hoặc gang xám phủ sơn epoxy

Thân bơm và buồng bơm thường được chế tạo bằng gang cầu FCD hoặc gang xám cường độ cao, kết hợp lớp sơn epoxy hai thành phần phủ bên trong.

Lợi ích:

• Khả năng chịu áp lực tốt, thích hợp với hệ thống bơm áp cao

• Sơn epoxy tạo lớp màng chống ăn mòn và bám cặn, đặc biệt khi bơm nước sạch, nước cấp kỹ thuật hoặc nước có chứa khoáng nhẹ

• Chi phí hợp lý, bảo trì dễ dàng, phù hợp với điều kiện môi trường phổ biến trong công nghiệp và xây dựng

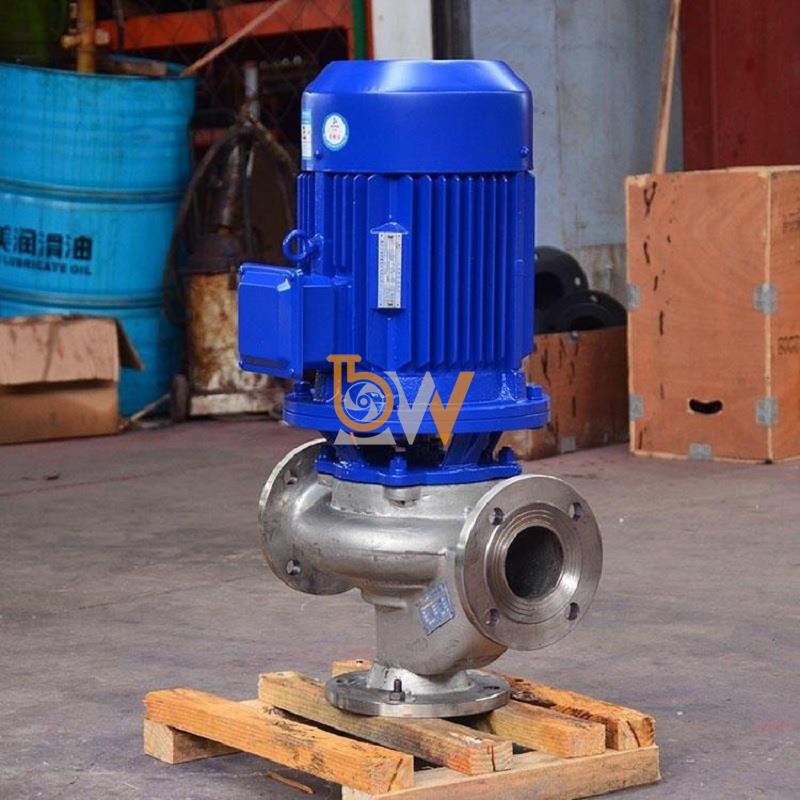

Thép không gỉ Inox SUS304 và SUS316

Trong các phiên bản đặc biệt hoặc điều kiện khắt khe hơn, trục bơm, cánh bơm, buồng dẫn có thể sử dụng inox SUS304 hoặc SUS316.

SUS304:

• Chống ăn mòn tốt trong môi trường nước sạch, nước có tính trung tính

• Phù hợp cho ngành thực phẩm, dược phẩm, xử lý nước sinh hoạt

SUS316:

• Chống ăn mòn vượt trội trong môi trường nước muối nhẹ, nước có hàm lượng clo hoặc axit yếu

• Được dùng nhiều trong hệ thống lò hơi, nước biển, hóa chất nhẹ, bơm nước nóng áp suất cao

Cánh bơm bằng đồng thau hoặc composite kỹ thuật

Cánh bơm là bộ phận tiếp xúc trực tiếp với dòng nước tốc độ cao, do đó:

• Đồng thau đúc nguyên khối thường được dùng nhờ tính dẫn nhiệt tốt, chống mài mòn cơ học và chịu nước cứng

• Với môi trường có tính ăn mòn nhẹ hoặc yêu cầu nhẹ về tải trọng, nhựa composite kỹ thuật gia cường sợi thủy tinh (FRP, PPS) có thể được lựa chọn để giảm trọng lượng và chống ăn mòn hóa học

Phớt cơ khí chịu mài mòn cao

Phớt cơ khí là vị trí dễ bị ăn mòn hoặc rò rỉ. Bơm ISG65-125 và IRG65-125 sử dụng:

• Mặt trượt bằng Silicon Carbide – Silicon Carbide (SiC–SiC) hoặc Carbon – Tungsten

• Lò xo và phần tiếp xúc làm bằng inox, giúp chống gỉ sét và làm việc liên tục trong môi trường nước nhiễm tạp chất

Lựa chọn này giúp tăng tuổi thọ phớt và giảm sự cố rò rỉ tại vị trí trục quay.

Gioăng kín làm từ EPDM, NBR hoặc FKM (Viton)

Các vòng gioăng, đệm kín giữa các mặt ghép trong bơm thường được làm từ:

• EPDM: chịu nhiệt tốt, kháng ozone, phù hợp với nước sạch, nước nóng

• NBR: kháng dầu nhẹ, thường dùng trong môi trường nước nhiễm dầu

• FKM (Viton): vật liệu cao cấp, chống hóa chất mạnh, chịu nhiệt đến 200°C, dùng trong môi trường công nghiệp đặc biệt

Việc lựa chọn đúng vật liệu gioăng theo tính chất lưu chất giúp đảm bảo độ kín và độ bền cho toàn hệ thống.

Sơn bảo vệ và lớp phủ ngoài

Bên ngoài thân bơm thường được phủ:

• Lớp sơn tĩnh điện hoặc sơn epoxy kháng kiềm, giúp chống rỉ sét khi lắp ngoài trời

• Lớp phủ đặc biệt chịu tia UV và ăn mòn khí quyển, phù hợp với khu vực ven biển hoặc vùng có độ ẩm cao

Thông số kỹ thuật và kích thước bơm model ISG65-125

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-125

Đường cong hiệu suất bơm model ISG65-125

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-125

Phụ kiện và kích thước lắp đặt bơm model ISG65-125

Phương thức lắp đặt bơm model ISG65-125
