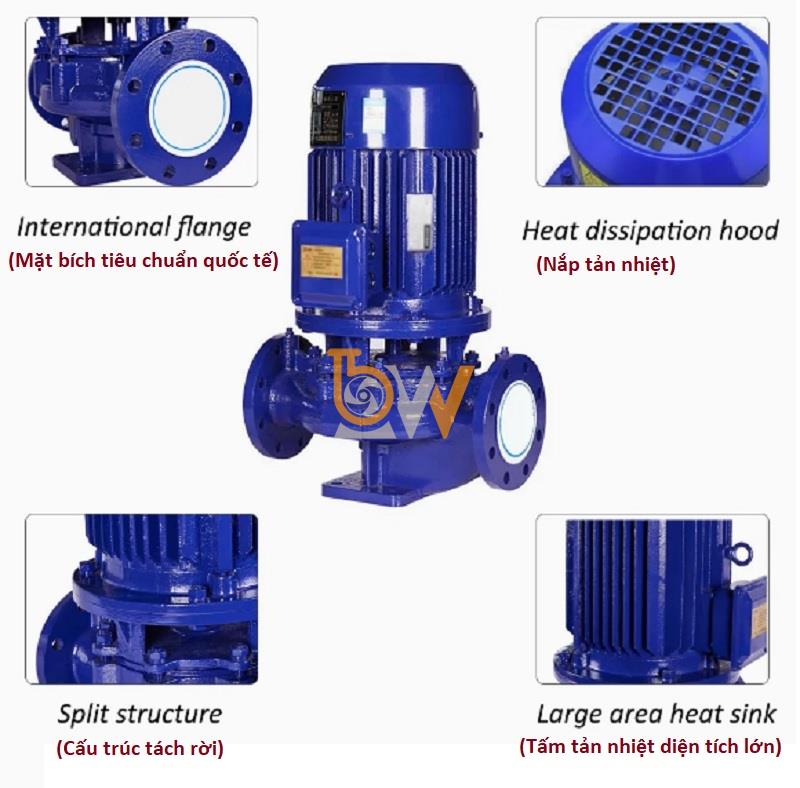

Máy bơm đồng trục thẳng đứng, booster inline, bơm inline ISG65-315, IRG65-315 30kw, 25m3, 125m

Phớt cơ khí bơm đồng trục thẳng đứng model ISG65-315, IRG65-315

Vai trò của phớt cơ khí

Phớt cơ khí (mechanical seal) là bộ phận làm kín trục bơm, ngăn không cho chất lỏng rò rỉ từ buồng bơm ra ngoài tại vị trí trục quay. Trong bơm đồng trục thẳng đứng ISG65-315 và IRG65-315, phớt cơ khí đóng vai trò quan trọng đảm bảo bơm hoạt động ổn định, không rò rỉ, nhất là khi làm việc với áp suất cao và nhiệt độ lớn.

Vị trí lắp đặt

Phớt cơ khí được lắp tại đầu trục nối giữa buồng bơm và động cơ, nơi chất lỏng tiếp xúc trực tiếp với phần quay. Thiết kế trục đồng tâm giữa động cơ và cánh bơm giúp phớt ít bị lệch, từ đó tăng độ kín và kéo dài tuổi thọ.

Cấu tạo cơ bản

Phớt cơ khí của ISG65-315, IRG65-315 gồm hai mặt tiếp xúc:

• Mặt tĩnh (stationary face): thường làm từ ceramic hoặc silicon carbide, cố định trong thân bơm.

• Mặt quay (rotary face): làm từ carbon hoặc graphite, quay theo trục.

• Lò xo đàn hồi và gioăng làm kín phụ: thường bằng viton, EPDM hoặc PTFE, giúp tạo áp lực tiếp xúc và chống rò rỉ bên ngoài.

Vật liệu phớt phù hợp với từng model

Đối với ISG65-315 (nước lạnh, nước sạch):

• Phớt sử dụng vật liệu tiêu chuẩn: carbon–ceramic / NBR hoặc EPDM

• Dải chịu nhiệt: 0°C đến 80°C

• Phù hợp cho cấp nước sinh hoạt, tưới tiêu, bơm tuần hoàn nước mát

Đối với IRG65-315 (nước nóng công nghiệp):

• Phớt dùng vật liệu chịu nhiệt cao: carbon–silicon carbide / Viton hoặc PTFE

• Dải chịu nhiệt: từ 0°C đến 120°C, thậm chí tới 150°C nếu dùng vật liệu đặc biệt

• Đảm bảo không rò rỉ khi bơm nước nóng áp suất cao trong hệ thống lò hơi, HVAC, nhà máy chế biến

Ưu điểm của phớt cơ khí trong ISG/IRG

• Làm kín hiệu quả, không cần bảo dưỡng thường xuyên như phớt chèn (packing).

• Giảm tổn thất chất lỏng và áp lực, tránh ảnh hưởng đến hiệu suất bơm.

• Vận hành êm ái, không phát sinh ma sát lớn, tăng tuổi thọ cho trục và vòng bi.

• Thay thế dễ dàng, không cần tháo toàn bộ bơm, tiết kiệm thời gian bảo trì.

Lưu ý khi sử dụng và bảo dưỡng

• Không để bơm chạy khô: chạy khô sẽ làm mặt phớt bị cháy xém, vỡ gãy do ma sát không có chất lỏng làm mát.

• Luôn mồi đầy nước trước khi khởi động, kể cả khi bơm mới lắp hoặc sau thời gian dừng dài.

• Kiểm tra và thay mới định kỳ nếu phát hiện có hiện tượng rò rỉ hoặc tiếng kêu bất thường gần vị trí trục.

• Lắp đặt đúng kỹ thuật, đồng tâm trục và mặt lắp phớt phẳng tuyệt đối để tránh lực lệch tác động lên mặt phớt.

Phớt cơ khí trong bơm đồng trục thẳng đứng ISG65-315 và IRG65-315 là bộ phận đóng vai trò quan trọng trong việc bảo vệ trục, ngăn rò rỉ và duy trì độ kín hoàn hảo cho toàn hệ thống. Việc lựa chọn đúng loại phớt, lắp đặt chuẩn kỹ thuật và vận hành đúng cách sẽ giúp tăng tuổi thọ cho bơm, giảm chi phí bảo trì và đảm bảo an toàn tuyệt đối trong quá trình sử dụng. Đây là một chi tiết nhỏ nhưng có ảnh hưởng lớn đến hiệu quả vận hành của toàn bộ thiết bị

Vai Trò Của Động Cơ Trong Bơm Đồng Trục Thẳng Đứng Model ISG65-315, IRG65-315

Nguồn Cung Cấp Năng Lượng Chính Cho Bơm

Động cơ là trái tim truyền động của bơm ISG65-315 và IRG65-315, đóng vai trò chuyển đổi điện năng thành cơ năng để làm quay trục bơm, từ đó tạo ra lực quay cho cánh bơm hoạt động. Mọi quá trình hút – đẩy chất lỏng trong bơm đều bắt đầu từ chuyển động quay do động cơ cung cấp.

Thiết Kế Gắn Đồng Tâm Với Trục Bơm

Động cơ trong hai model này được lắp đồng trục với bơm, nghĩa là trục động cơ và trục bơm nằm trên cùng một đường thẳng. Cấu trúc đồng tâm giúp:

• Truyền mô-men xoắn trực tiếp, không qua khớp nối, giảm tổn thất năng lượng

• Tăng hiệu suất truyền động, giúp bơm vận hành mượt mà và ổn định

• Hạn chế rung lắc và tiếng ồn, nâng cao tuổi thọ toàn bộ cụm bơm

Động Cơ Điện Công Nghiệp Hiện Đại

Bơm ISG65-315 và IRG65-315 thường sử dụng động cơ điện 3 pha, công suất phổ biến từ 7.5kW đến 30kW tùy thông số thiết kế. Động cơ được chế tạo theo các tiêu chuẩn công nghiệp như:

• Cấp bảo vệ IP54 hoặc IP55, chống bụi và nước

• Cấp cách điện F, chịu nhiệt tốt

• Tốc độ quay đồng bộ 1450 vòng/phút (rpm) phù hợp với hiệu suất cánh bơm

• Tùy chọn thêm: động cơ biến tần, động cơ chống cháy nổ nếu lắp đặt trong môi trường đặc biệt

Đảm Bảo Hiệu Suất Và An Toàn Hệ Thống

Vai trò của động cơ không chỉ là cung cấp lực quay mà còn đảm bảo hiệu suất tổng thể và độ an toàn cho toàn bộ hệ thống bơm. Một động cơ chất lượng cao sẽ giúp:

• Giảm nguy cơ cháy cuộn dây khi bơm hoạt động quá tải hoặc kẹt cánh

• Duy trì mô-men xoắn ổn định ngay cả khi lưu lượng hoặc áp lực hệ thống thay đổi

• Chạy êm, tiêu hao ít điện năng, tiết kiệm chi phí vận hành

Tương Thích Với Tự Động Hóa

Động cơ có thể tích hợp biến tần hoặc khởi động mềm, giúp kiểm soát tốc độ quay, hạn chế dòng khởi động lớn và bảo vệ thiết bị. Khả năng kết nối với hệ thống điều khiển thông minh giúp tối ưu hóa hiệu suất theo thời gian thực và giảm chi phí bảo trì.

Thông số kỹ thuật và kích thước bơm model ISG65-315

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-315

Đường cong hiệu suất bơm model ISG65-315

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-315

Phụ kiện và kích thước lắp đặt bơm model ISG65-315

Phương thức lắp đặt bơm model ISG65-315
