Bơm tuần hoàn dầu nóng RY50-32-160 lưu lượng 12.5 m3/h, công suất 3 kW, cột áp 30 m

Nguyên lý tản nhiệt tự nhiên độc đáo trên bơm dầu truyền nhiệt RY50-32-160

Bơm dầu truyền nhiệt RY50-32-160 được thiết kế để làm việc với dầu tải nhiệt ở nhiệt độ cao. Điểm đáng chú ý trong kết cấu của dòng bơm này là sử dụng phương pháp tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Giải pháp này giúp cụm bơm đơn giản và gọn hơn nhưng vẫn hướng đến việc duy trì trạng thái làm việc ổn định khi tuần hoàn dầu nóng.

Tản nhiệt tự nhiên thay thế làm mát bằng nước

Ở một số kết cấu bơm dầu nóng, hệ thống nước làm mát được sử dụng để hỗ trợ kiểm soát nhiệt tại các khu vực chịu ảnh hưởng của môi chất nhiệt độ cao. Với RY50-32-160, thiết kế mới loại bỏ yêu cầu về một mạch nước làm mát riêng và sử dụng khả năng tản nhiệt tự nhiên của kết cấu bơm.

Nhờ đó, bơm không cần thêm đường cấp nước, đường hồi nước và các thiết bị phụ trợ liên quan đến hệ thống làm mát bằng nước.

Nhiệt được giải phóng ra môi trường một cách tự nhiên

Khi dầu nóng đi qua thân bơm, nhiệt độ của các bộ phận tiếp xúc hoặc nằm gần khu vực chứa môi chất sẽ tăng lên. Kết cấu bơm cho phép lượng nhiệt này được giải phóng dần ra môi trường xung quanh mà không cần một hệ thống nước tuần hoàn cưỡng bức.

Vì vậy, khu vực lắp đặt RY50-32-160 cần có không gian phù hợp để nhiệt có thể thoát ra môi trường và không nên để cụm bơm bị bao kín trong khu vực tích nhiệt quá mức.

Giảm số lượng thiết bị phụ trợ

Ưu điểm trực tiếp của nguyên lý tản nhiệt tự nhiên là làm đơn giản hóa hệ thống. Khi không sử dụng nước làm mát, cụm RY50-32-160 không phải phụ thuộc vào bơm nước, đường ống nước hoặc các kết nối làm mát riêng.

Điều này giúp giảm số lượng bộ phận cần lắp đặt xung quanh bơm, đồng thời hạn chế những điểm có thể phát sinh rò rỉ hoặc cần bảo trì trong hệ thống phụ trợ.

Giúp kết cấu bơm trở nên gọn hơn

Việc loại bỏ hệ thống làm mát bằng nước góp phần tạo nên kết cấu tương đối nhỏ gọn cho RY50-32-160. Bơm, cụm ổ trục, khớp nối và động cơ có thể được bố trí thành một cụm thống nhất trên bệ máy mà không phải dành thêm không gian cho hệ thống nước làm mát.

Đây là lợi thế khi bơm được tích hợp vào các dây chuyền có không gian lắp đặt hạn chế hoặc cần bố trí hai bơm theo phương án vận hành và dự phòng.

Tản nhiệt tự nhiên không thay thế yêu cầu kiểm soát nhiệt độ

Thiết kế tản nhiệt tự nhiên không có nghĩa RY50-32-160 có thể chịu mọi mức nhiệt mà không cần kiểm soát. Khi đưa dầu nóng vào bơm, quá trình gia nhiệt vẫn phải được thực hiện từ từ để các bộ phận cơ khí giãn nở đồng đều.

Tốc độ tăng nhiệt cần được giữ không quá 50°C/giờ, đồng thời chênh lệch giữa nhiệt độ dầu phía hút và nhiệt độ thân bơm không quá 40°C. Kiểm soát hai yếu tố này giúp kết cấu tản nhiệt và các chi tiết cơ khí thích nghi dần với điều kiện nhiệt độ cao.

Góp phần nâng cao tính ổn định của hệ thống

Khi không phải phụ thuộc vào nguồn nước làm mát, hoạt động của bơm ít bị ảnh hưởng bởi các sự cố của riêng mạch nước như mất nguồn cấp hoặc gián đoạn tuần hoàn nước.

Điều này giúp cấu hình hệ thống dầu tải nhiệt đơn giản hơn và giảm một nhóm thiết bị phụ trợ cần được giám sát trong quá trình vận hành. Với các dây chuyền sử dụng bơm liên tục, sự đơn giản này có ý nghĩa rõ rệt về vận hành và bảo dưỡng.

Không nên hiểu tản nhiệt tự nhiên là có các bộ phận làm mát đặc biệt

Điểm cần lưu ý là thiết kế của RY50-32-160 được xác định ở mức tản nhiệt tự nhiên thay thế làm mát bằng nước. Không nên tự suy diễn rằng bơm có quạt cưỡng bức, bộ trao đổi nhiệt riêng, áo nước hoặc hệ thống cánh tản nhiệt đặc biệt nếu không có cấu tạo cụ thể chứng minh những chi tiết đó.

Giá trị chính của thiết kế nằm ở việc tận dụng kết cấu bơm để giải phóng nhiệt tự nhiên, qua đó giảm sự phụ thuộc vào một hệ thống làm mát phụ trợ.

Nguyên lý tản nhiệt tự nhiên của bơm dầu truyền nhiệt RY50-32-160 nổi bật ở việc thay thế phương pháp làm mát bằng nước truyền thống bằng khả năng giải phóng nhiệt tự nhiên của cụm bơm. Nhờ đó, cấu tạo được đơn giản hóa, giảm đường ống và thiết bị phụ trợ, đồng thời tạo thuận lợi cho việc tích hợp bơm vào hệ thống dầu tải nhiệt.

Tuy nhiên, hiệu quả của thiết kế này vẫn phải đi cùng việc gia nhiệt từ từ, kiểm soát chênh lệch nhiệt độ và bố trí không gian lắp đặt phù hợp, qua đó giúp RY50-32-160 vận hành ổn định trong môi trường dầu tải nhiệt nhiệt độ cao.

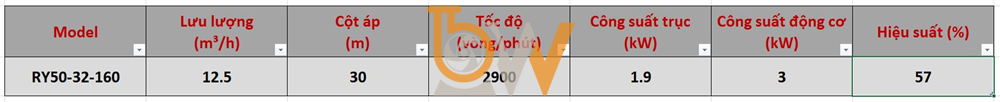

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

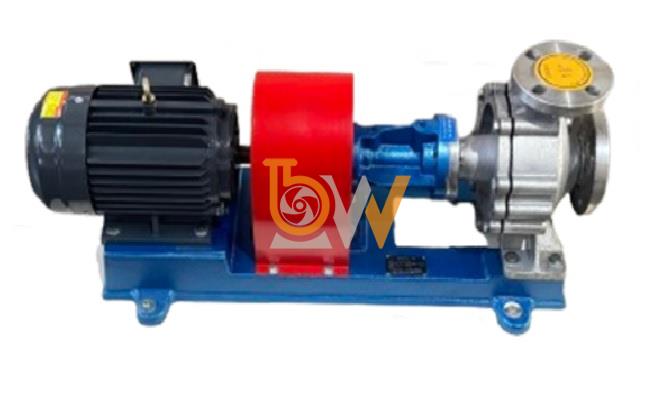

Hình ảnh thực tế bơm dầu truyền nhiệt RY
