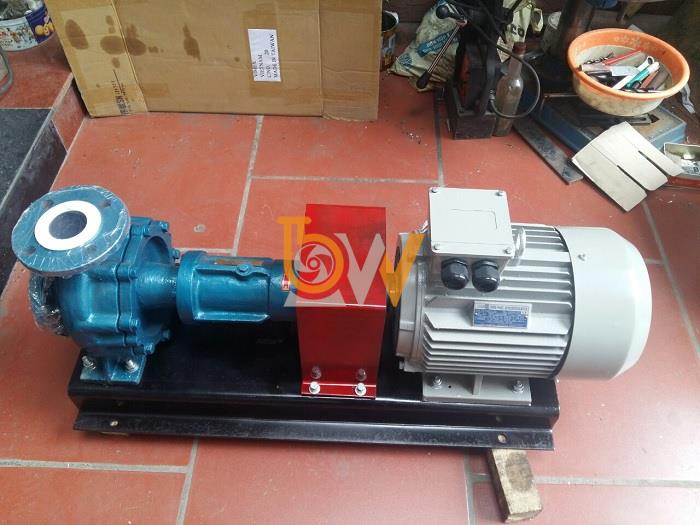

Bơm tuần hoàn dầu tải nhiệt RY80-50-250 22 kW, cột áp 72 m, lưu lượng 60 m3/h

Áp suất làm việc tiêu chuẩn của Bơm dầu truyền nhiệt RY80-50-250

Khi đánh giá áp suất làm việc tiêu chuẩn của Bơm dầu truyền nhiệt RY80-50-250, cần phân biệt rõ giữa cấp áp suất chịu đựng của kết cấu bơm và áp suất thực tế khi bơm vận hành. Theo thông số của dòng RY, mặt bích hút, mặt bích xả và các bộ phận chịu áp được chế tạo theo cấp áp suất 16 bar.

Đối với model RY80-50-250, điểm làm việc đang xét là lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW.

Cấp áp suất 16 bar của RY80-50-250

Thông số 16 bar thể hiện cấp áp suất áp dụng cho các bộ phận chịu áp của bơm, bao gồm khu vực cửa hút, cửa xả và các chi tiết chịu áp liên quan.

Điều này cho thấy thân và các kết nối của dòng RY được thiết kế cho hệ thống dầu tải nhiệt có áp lực, thay vì chỉ làm việc với dòng chất lỏng tuần hoàn áp suất thấp.

Tuy nhiên, 16 bar không nên được hiểu trực tiếp là áp suất vận hành liên tục của RY80-50-250 trong mọi điều kiện. Tài liệu hiện có không công bố một giá trị “áp suất làm việc tối đa” riêng cho model RY80-50-250 theo từng mức nhiệt độ.

Cột áp 72 m không đồng nghĩa áp suất 16 bar

Ở điểm làm việc 60 m³/h, RY80-50-250 tạo ra cột áp 72 m.

Cột áp là đại lượng thể hiện năng lượng mà bơm truyền cho mỗi đơn vị trọng lượng của môi chất. Nó giúp dầu tải nhiệt thắng trở lực của đường ống, van, co cút và các thiết bị trong hệ thống.

Vì vậy, không nên hiểu:

72 m cột áp = 16 bar áp suất làm việc.

Hai thông số này mang ý nghĩa khác nhau. Cột áp 72 m thuộc đặc tính thủy lực của bơm, trong khi 16 bar là cấp áp suất của các bộ phận chịu áp.

Áp suất thực tế phụ thuộc vào dầu tải nhiệt

Muốn chuyển cột áp 72 m sang mức tăng áp suất thực tế, cần biết khối lượng riêng của loại dầu tải nhiệt tại nhiệt độ đang vận hành.

Mối quan hệ cơ bản là:

ΔP = ρ × g × H

Trong đó:

• ΔP là chênh lệch áp suất do bơm tạo ra.
• ρ là khối lượng riêng của dầu tải nhiệt.
• g là gia tốc trọng trường.
• H là cột áp, ở đây là 72 m.

Do khối lượng riêng của dầu thay đổi theo loại dầu và nhiệt độ, tài liệu hiện có không đủ cơ sở để đưa ra một giá trị áp suất thực tế duy nhất tính bằng bar cho RY80-50-250.

Áp suất cửa xả còn phụ thuộc áp suất cửa hút

Một điểm khác cần lưu ý là áp suất tại cửa xả không chỉ do cột áp của bơm quyết định.

Có thể hiểu đơn giản:

Áp suất cửa xả ≈ áp suất cửa hút + phần tăng áp do bơm tạo ra.

Nếu RY80-50-250 được lắp trong một vòng dầu tải nhiệt kín đã có áp suất nền, áp suất tại cửa xả sẽ khác so với trường hợp bơm hút từ một bồn gần áp suất khí quyển.

Do đó, khi thiết kế hệ thống không nên lấy riêng cột áp 72 m rồi coi đó là toàn bộ áp suất cửa xả.

Vì sao cấp áp suất 16 bar quan trọng?

Trong hệ thống dầu tải nhiệt, thân bơm và mặt bích không chỉ chịu áp suất mà còn chịu ảnh hưởng của nhiệt độ cao.

Dòng RY được thiết kế cho môi chất có nhiệt độ không vượt quá 350°C. Vì vậy, các bộ phận chịu áp phải làm việc trong điều kiện kết hợp giữa:

áp suất hệ thống + nhiệt độ môi chất + giãn nở nhiệt + tải cơ học từ đường ống.

Cấp áp suất 16 bar vì thế là thông tin quan trọng khi đánh giá khả năng tích hợp RY80-50-250 vào hệ thống đường ống công nghiệp.

Không để tải trọng đường ống làm tăng ứng suất lên bơm

Mặc dù các bộ phận chịu áp được thiết kế theo cấp 16 bar, đường hút và đường đẩy vẫn phải có giá đỡ độc lập.

Không được để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.

Nếu mặt bích vừa chịu áp suất bên trong vừa phải chịu lực kéo, lực uốn từ đường ống, tải cơ học lên thân bơm sẽ tăng không cần thiết. Điều này đặc biệt cần chú ý trong hệ thống dầu nóng vì đường ống còn xảy ra giãn nở nhiệt.

Theo dõi áp suất khi bơm vận hành

Khi khởi động RY80-50-250, van hút cần được mở hoàn toàn và van xả ban đầu đóng để giảm tải khởi động. Tuy nhiên, không được để bơm chạy với van xả đóng quá 3 phút.

Sau khi bơm đạt tốc độ ổn định và đồng hồ áp suất xả có chỉ thị phù hợp, van xả được mở từ từ để đưa bơm tới điểm làm việc yêu cầu.

Trong vận hành bình thường, cần theo dõi áp suất cửa xả cùng với lưu lượng để xác định bơm có đang hoạt động đúng vùng đặc tính hay không.

Áp suất bất thường có thể báo hiệu sự cố

Nếu áp suất thay đổi rõ rệt so với trạng thái vận hành bình thường, cần kiểm tra hệ thống.

Áp suất hoặc cột áp thấp hơn yêu cầu có thể liên quan đến bánh công tác bị tắc, tốc độ quay không đủ, khe hở vòng làm kín quá lớn hoặc đường ống bị rò rỉ.

Ngược lại, nếu trở lực đường xả tăng quá lớn, lưu lượng có thể giảm và điểm làm việc của RY80-50-250 sẽ dịch chuyển khỏi vùng thiết kế.

Vì vậy, áp suất luôn cần được đánh giá cùng với lưu lượng 60 m³/h và cột áp 72 m, không nên xem riêng một thông số.

Khi nói về áp suất làm việc tiêu chuẩn của Bơm dầu truyền nhiệt RY80-50-250, thông số được xác nhận rõ nhất là mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.

Trong khi đó, tại điểm làm việc 60 m³/h, bơm tạo cột áp 72 m ở tốc độ 2.900 vòng/phút. Cột áp này không đồng nghĩa với áp suất 16 bar và cũng không thể quy đổi chính xác sang bar nếu chưa biết khối lượng riêng của dầu tải nhiệt và áp suất tại cửa hút.

Vì vậy, khi thiết kế hệ thống sử dụng RY80-50-250, nên hiểu 16 bar là cấp áp suất của kết cấu chịu áp, còn áp suất vận hành thực tế phải được xác định từ cột áp bơm, tính chất dầu tải nhiệt và áp suất của toàn bộ hệ thống

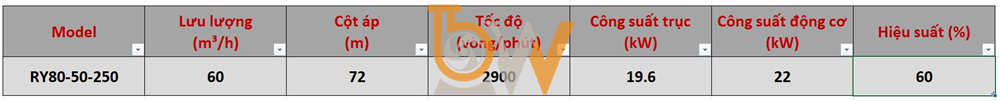

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

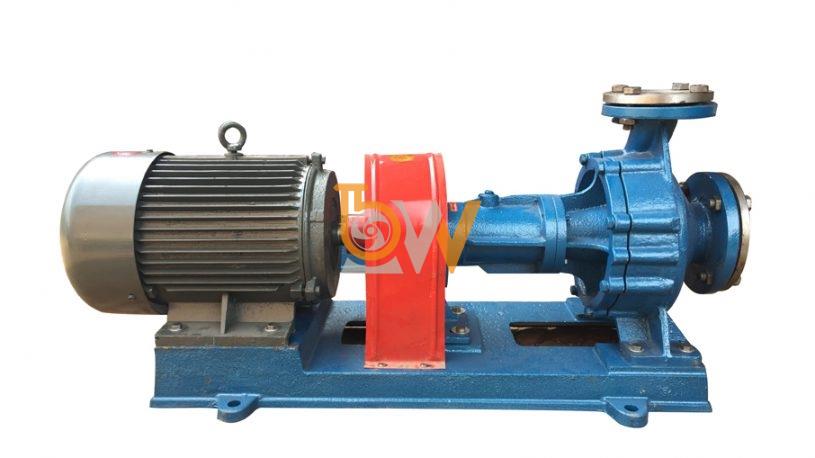

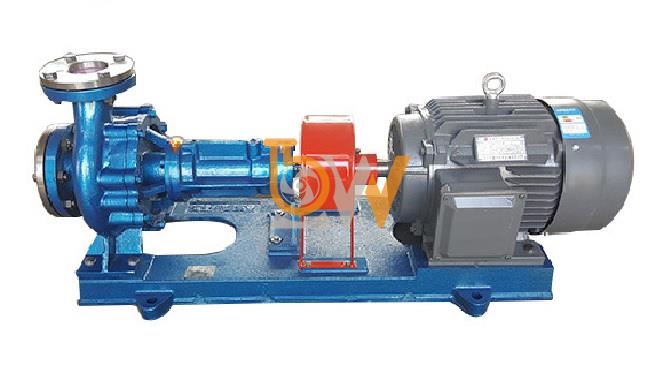

Hình ảnh thực tế bơm dầu truyền nhiệt RY
