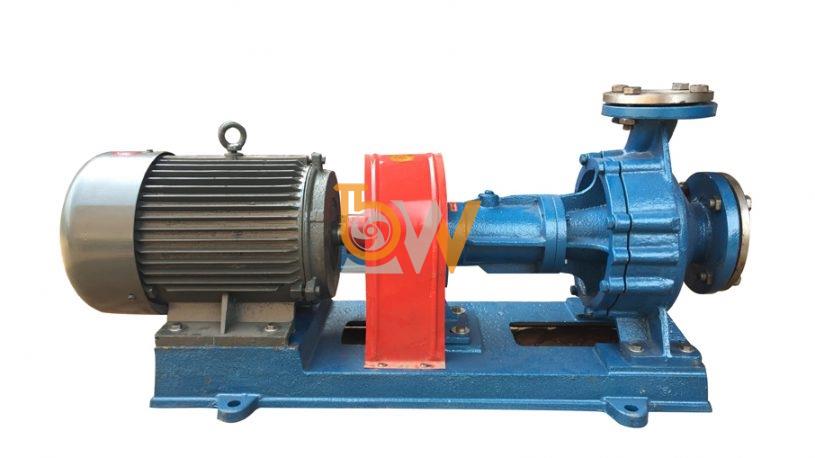

Bơm dầu truyền nhiệt RY50-32-200 đáp ứng các tiêu chuẩn thiết kế công nghiệp thể hiện qua cách tổ chức kết cấu cơ khí, khả năng chịu áp của các bộ phận làm việc với môi chất, yêu cầu về bệ máy, độ đồng tâm giữa bơm và động cơ, phương pháp bố trí đường ống cũng như các giới hạn kỹ thuật trong quá trình lắp đặt và vận hành. Những yếu tố này giúp bơm phù hợp với các hệ thống tuần hoàn dầu tải nhiệt có yêu cầu cao về độ ổn định, an toàn và khả năng làm việc lâu dài.
Tuy nhiên, cần hiểu chính xác rằng tài liệu kỹ thuật của dòng RY không công bố một danh sách chứng nhận quốc tế tổng quát cho riêng model RY50-32-200. Vì vậy, cụm từ “đáp ứng các tiêu chuẩn thiết kế công nghiệp” nên được hiểu là thiết bị được thiết kế theo những yêu cầu kỹ thuật công nghiệp cụ thể về kết cấu, áp suất, bệ máy, căn chỉnh và vận hành được quy định cho dòng RY, không nên mở rộng thành tuyên bố về các chứng nhận chưa được xác nhận.
RY50-32-200 không phải bơm nước ly tâm thông thường mà thuộc dòng bơm chuyên dùng cho tuần hoàn dầu tải nhiệt và các chất lỏng nóng phù hợp.
Thiết kế của bơm tập trung vào những điều kiện đặc trưng của hệ thống nhiệt công nghiệp như nhiệt độ môi chất cao, hoạt động tuần hoàn liên tục, sự giãn nở nhiệt của thiết bị và yêu cầu duy trì ổn định cụm rôto.
Dòng RY có khả năng sử dụng với môi chất nhiệt độ lên tới khoảng 350°C trong điều kiện phù hợp. Đây là một trong những thông số quan trọng thể hiện định hướng thiết kế chuyên cho hệ thống nhiệt công nghiệp.
Một yếu tố đáng chú ý trong thiết kế công nghiệp của RY50-32-200 là mặt bích và các bộ phận chịu áp của dòng RY được thiết kế theo mức 16 bar.
Điều này tạo cơ sở cho việc kết nối bơm với hệ thống đường ống công nghiệp có yêu cầu kiểm soát áp suất rõ ràng.
Thân bơm, cửa hút, cửa xả và những bộ phận tiếp xúc với môi chất phải phối hợp thành một hệ thống chịu áp ổn định trong quá trình dầu tuần hoàn.
Tuy nhiên, cần phân biệt rõ 16 bar là cấp thiết kế của các bộ phận chịu áp, không phải áp suất vận hành bắt buộc của RY50-32-200.
Áp suất thực tế của hệ thống phải được xác định theo cột áp, lưu lượng, đặc tính dầu và tổng trở lực của đường ống.
Dòng RY sử dụng bệ máy theo quy cách GB5660, tạo nền tảng để bố trí bơm và động cơ thành một cụm hoàn chỉnh.
Bơm và động cơ được lắp trên cùng bệ, thuận lợi cho việc cố định thiết bị và căn chỉnh hai trục.
Đây là yếu tố rất quan trọng đối với thiết bị quay tốc độ cao bởi nền bệ không chỉ có nhiệm vụ đỡ trọng lượng mà còn ảnh hưởng trực tiếp tới độ đồng tâm và mức rung khi máy hoạt động.
Một bệ máy ổn định giúp đường truyền tải cơ học được hình thành rõ ràng:
Bánh công tác → trục → ổ bi → thân ổ trục → giá đỡ → bệ máy → nền móng.
RY50-32-200 truyền động từ động cơ sang bơm thông qua khớp nối mềm.
Để hệ thống làm việc ổn định, việc căn đồng tâm không được thực hiện theo cảm tính mà có yêu cầu kỹ thuật cụ thể.
Sai lệch tại vành ngoài của khớp nối được yêu cầu kiểm soát ở mức không lớn hơn khoảng 0,1 mm.
Khoảng cách giữa hai đầu trục tại khớp nối được duy trì khoảng 2–3 mm.
Các thông số này cho thấy quá trình lắp đặt RY50-32-200 có yêu cầu định lượng rõ ràng, phù hợp với cách tổ chức lắp đặt máy móc công nghiệp.
Việc quy định độ đồng tâm không chỉ nhằm giúp bơm quay êm hơn.
Nếu trục động cơ và trục bơm bị lệch, tải tuần hoàn có thể truyền liên tục vào hai ổ bi khi bơm quay khoảng 2.900 vòng/phút.
Hậu quả có thể là tăng rung, tăng nhiệt ổ bi, mòn khớp nối và ảnh hưởng tới hệ thống làm kín.
Do đó, yêu cầu căn tâm ≤0,1 mm có vai trò trực tiếp trong việc duy trì độ ổn định cơ học của RY50-32-200.
RY50-32-200 sử dụng cửa hút theo phương trục và cửa xả hướng tâm theo phương đứng.
Kiểu bố trí này tương đối phổ biến đối với bơm ly tâm công nghiệp và giúp hệ thống đường ống được tổ chức rõ ràng.
Dầu đi theo phương trục vào tâm bánh công tác, sau đó được bánh công tác truyền năng lượng và đưa ra cửa xả.
Bố trí cửa hút hướng trục cũng giúp hạn chế những thay đổi hướng dòng không cần thiết ngay trước mắt bánh công tác nếu đường ống được thiết kế đúng.
Một yêu cầu thiết kế và lắp đặt rất quan trọng của dòng RY là đường hút và đường xả phải được đỡ độc lập.
Không được sử dụng thân bơm như một giá đỡ cho trọng lượng của hệ thống đường ống.
Nếu đường ống truyền trọng lượng hoặc lực giãn nở nhiệt trực tiếp vào bơm, thân bơm có thể bị kéo lệch.
Khi đó:
Lực đường ống → thân bơm dịch chuyển → mất đồng tâm → ổ bi tăng tải → rung tăng → độ bền giảm.
Yêu cầu đỡ đường ống độc lập thể hiện rõ cách tiếp cận thiết kế theo nguyên tắc hệ thống công nghiệp thay vì chỉ xem xét riêng bản thân bơm.
Bơm dầu tải nhiệt khác với bơm chất lỏng ở nhiệt độ môi trường bởi các chi tiết phải trải qua quá trình nóng lên và nguội xuống liên tục.
RY50-32-200 có quy trình gia nhiệt được quy định để kiểm soát sự giãn nở này.
Trong quá trình làm nóng, tốc độ tăng nhiệt được yêu cầu không vượt quá khoảng 50°C/giờ, đồng thời chênh lệch giữa nhiệt độ dầu cửa hút và thân bơm được kiểm soát không quá khoảng 40°C.
Những giới hạn này giúp các chi tiết cơ khí thích nghi dần với nhiệt độ, giảm nguy cơ biến dạng hoặc thay đổi đồng tâm do sốc nhiệt.
Trong giai đoạn gia nhiệt, bulông cố định bơm có thể được nới khoảng 0,3–0,5 mm để tạo điều kiện cho sự giãn nở nhiệt, sau đó siết lại khi trạng thái nhiệt đã ổn định.
Điều này cho thấy thiết kế và quy trình sử dụng dòng RY đã tính đến ảnh hưởng của nhiệt lên kết cấu cơ khí.
Đối với bơm có thể tiếp xúc với dầu tải nhiệt hàng trăm độ C, đây là yếu tố đặc biệt quan trọng.
RY50-32-200 sử dụng hai ổ bi bố trí trong thân ổ trục để giữ trục và rôto.
Hai điểm đỡ giúp kiểm soát vị trí trục trong quá trình bánh công tác quay tốc độ cao.
Kết cấu này tạo nền tảng cho:
trục ổn định → bánh công tác đúng tâm → khớp nối làm việc ổn định → bộ làm kín ít chịu dao động → giảm rung của toàn cụm.
Cụm ổ trục được bố trí tập trung cũng thuận tiện cho công tác kiểm tra và bảo dưỡng trong môi trường nhà máy.
Một thiết kế công nghiệp hoàn chỉnh không chỉ xác định vị trí ổ bi mà còn phải có yêu cầu về bôi trơn.
Ở dòng RY, ổ bi phía bánh công tác sử dụng dầu truyền nhiệt sạch để bôi trơn, trong khi ổ bi phía khớp nối sử dụng loại mỡ bôi trơn được chỉ định.
Lượng mỡ không được nạp đầy hoàn toàn mà chỉ khoảng một phần thích hợp của khoang trống.
Việc quy định cụ thể phương thức bôi trơn giúp giảm tình trạng sử dụng tùy tiện, qua đó hỗ trợ độ bền của cụm ổ trục.
RY50-32-200 sử dụng packing kết hợp phớt dầu cao su chịu nhiệt tại khu vực trục.
Packing thực hiện chức năng kiểm soát rò rỉ chính, trong khi phớt dầu tạo thêm lớp kiểm soát phía sau.
Có thể hình dung:
Khoang dầu nóng → packing → phớt dầu chịu nhiệt → cụm ổ trục.
Thiết kế này phù hợp với đặc điểm của bơm dầu tải nhiệt, nơi khu vực trục vừa phải quay liên tục vừa phải kiểm soát sự di chuyển của môi chất nóng.
Dòng RY sử dụng phương pháp tản nhiệt tự nhiên, không cần một hệ thống nước làm mát riêng theo kiểu truyền thống dành cho bơm.
Điều này giúp giảm đường ống nước, van, phụ kiện và các thiết bị phụ trợ liên quan.
Về mặt thiết kế công nghiệp, lợi ích không chỉ nằm ở việc tiết kiệm không gian mà còn giảm số lượng hệ thống phụ có khả năng phát sinh sự cố hoặc yêu cầu bảo dưỡng.
Khớp nối mềm ba chấu được sử dụng để truyền mô-men từ động cơ đến trục bơm.
Khớp nối giúp tạo đường truyền công suất tương đối đơn giản:
Động cơ → khớp nối mềm → trục → bánh công tác.
Không cần bộ truyền dây đai hoặc hộp giảm tốc phức tạp làm bộ truyền động chính.
Khi được căn chỉnh đúng, cấu tạo này giúp giảm số bộ phận trung gian, thuận lợi cho cả độ ổn định và công tác bảo dưỡng.
RY50-32-200 không thể hoạt động tùy ý theo hai chiều.
Khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Kiểm tra chiều quay trước khi đưa thiết bị vào hoạt động là một yêu cầu bắt buộc.
Nếu quay ngược, đặc tính thủy lực của bánh công tác sẽ không đúng thiết kế, dẫn tới lưu lượng và cột áp không đạt yêu cầu.
Việc quy định rõ chiều quay là một phần của yêu cầu chuẩn hóa lắp đặt thiết bị.
Độ rung của bơm không chỉ được đánh giá bằng cảm giác.
Đối với dòng RY, biên độ rung được yêu cầu kiểm soát ở mức không quá khoảng 0,06 mm.
Thông số này cung cấp một tiêu chí kỹ thuật để đánh giá tình trạng máy.
Nếu rung vượt mức cho phép, người vận hành cần kiểm tra các yếu tố như căn đồng tâm, ổ bi, bánh công tác, điều kiện hút và tải từ đường ống.
RY50-32-200 không được thiết kế để vận hành tại bất kỳ lưu lượng nào mà không có giới hạn.
Điểm làm việc cần được lựa chọn trong vùng đặc tính phù hợp của bơm và ưu tiên gần khu vực làm việc hiệu quả.
Đặc biệt, không nên vận hành kéo dài dưới khoảng 30% lưu lượng thiết kế.
Điều này giúp hạn chế tuần hoàn nội bộ, rung thủy lực và tăng nhiệt trong thân bơm.
RY50-32-200 có trình tự khởi động rõ ràng.
Trước khi chạy cần kiểm tra bu lông, khớp nối, đường ống, chất bôi trơn và quay thử trục bằng tay. Thân bơm phải được điền đầy dầu và xả hết khí.
Khi khởi động, van hút được mở hoàn toàn và van xả ban đầu đóng để giảm tải.
Sau khi động cơ ổn định, van xả được mở từ từ để đưa bơm về điểm làm việc.
Không được để bơm chạy với van xả đóng quá khoảng 3 phút.
Sau khi hoàn thành lắp đặt, bơm cần được chạy thử và theo dõi tình trạng thực tế.
Nếu sau khoảng 3–4 giờ chạy thử mà không xuất hiện rò rỉ bất thường, rung lớn, tiếng ồn hoặc nhiệt độ bất thường thì việc lắp đặt mới được coi là đạt yêu cầu vận hành.
Cách kiểm tra này giúp phát hiện những sai lệch về căn chỉnh, đường ống hoặc lắp ráp trước khi bơm được đưa vào sản xuất chính thức.
RY50-32-200 có các cụm chính được tổ chức tương đối rõ ràng gồm thân bơm, bánh công tác, trục, hai ổ bi, thân ổ trục, bộ làm kín và khớp nối.
Khi cần đại tu, các cụm này có thể được tháo theo trình tự cụ thể và lắp lại theo chiều ngược.
Khả năng thay riêng ổ bi, packing, phớt dầu hoặc các bộ phận hao mòn giúp giảm nhu cầu thay toàn bộ thiết bị khi một chi tiết xuống cấp.
Đây là đặc điểm quan trọng đối với thiết bị công nghiệp cần bảo dưỡng nhiều năm.
Trong các hệ thống nhiệt quan trọng, hướng dẫn dòng RY khuyến nghị bố trí bơm dự phòng.
Điều này phù hợp với tư duy thiết kế hệ thống công nghiệp có yêu cầu độ sẵn sàng cao.
Khi bơm chính cần bảo dưỡng, bơm dự phòng có thể đảm nhiệm vòng tuần hoàn để hạn chế dừng toàn bộ hệ thống.
Bơm dự phòng cũng cần được chạy thử định kỳ để duy trì trạng thái sẵn sàng.
Những yếu tố như mức thiết kế chịu áp 16 bar, bệ máy theo GB5660, yêu cầu căn chỉnh ≤0,1 mm, khe đầu trục 2–3 mm, giới hạn rung khoảng 0,06 mm, quy trình gia nhiệt và các yêu cầu lắp đặt đường ống cho thấy RY50-32-200 được xây dựng theo một hệ thống yêu cầu kỹ thuật tương đối đầy đủ cho thiết bị công nghiệp.
Tuy nhiên, không nên từ đó suy rộng rằng sản phẩm đã được chứng nhận theo mọi tiêu chuẩn quốc tế như API, ISO, ATEX hay các chứng nhận khác nếu chưa có hồ sơ xác nhận riêng.
Cách diễn đạt kỹ thuật chính xác hơn là: RY50-32-200 có thiết kế và yêu cầu lắp đặt phù hợp với môi trường vận hành công nghiệp, đồng thời tuân theo các thông số kỹ thuật cụ thể được quy định cho dòng RY.
Bơm dầu truyền nhiệt RY50-32-200 đáp ứng các tiêu chuẩn thiết kế công nghiệp thông qua hệ thống yêu cầu kỹ thuật rõ ràng từ kết cấu, lắp đặt cho tới vận hành. Những đặc điểm nổi bật gồm các bộ phận chịu áp và mặt bích thiết kế ở mức 16 bar, bệ máy theo GB5660, bơm và động cơ đặt trên bệ chung, sai lệch căn chỉnh khớp nối không quá khoảng 0,1 mm, khoảng cách đầu trục 2–3 mm và giới hạn rung khoảng 0,06 mm.
Bên cạnh đó, RY50-32-200 còn được thiết kế cho môi chất nhiệt độ cao tới khoảng 350°C, sử dụng hai ổ bi, khớp nối mềm, packing kết hợp phớt dầu chịu nhiệt và cơ chế tản nhiệt tự nhiên. Các yêu cầu về đỡ đường ống độc lập, gia nhiệt từ từ, kiểm soát lưu lượng và bảo dưỡng định kỳ tiếp tục hoàn thiện khả năng làm việc trong môi trường nhà máy.
Chính sự kết hợp giữa yêu cầu chịu áp, độ chính xác lắp đặt, khả năng chịu nhiệt, độ ổn định cơ khí và tính bảo trì giúp RY50-32-200 phù hợp với nhiều hệ thống tuần hoàn dầu tải nhiệt công nghiệp đòi hỏi thiết bị vận hành ổn định và có quy trình kỹ thuật rõ ràng.
