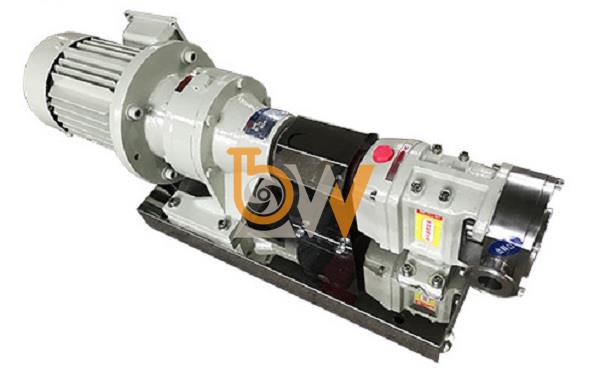

Máy bơm cánh khế 3RP-80 vận chuyển chất lỏng đặc theo cơ chế dịch chuyển thể tích. Hai cánh khế quay đồng bộ và ngược chiều nhau, liên tục tạo ra các khoang chứa để hút, giữ và đưa chất lỏng từ cửa hút đến cửa xả.
Khác với bơm ly tâm phải gia tốc chất lỏng lên tốc độ cao, máy bơm cánh khế 3RP-80 trực tiếp mang nguyên liệu đi theo từng thể tích xác định. Cơ chế này đặc biệt phù hợp với mật rỉ đường, siro, hồ tinh bột, kem, gel, nhũ tương, dầu đặc và các hỗn hợp có khả năng tự chảy thấp.
Bên trong đầu bơm có hai cánh khế lắp trên hai trục song song. Khi động cơ 11 kW truyền lực qua hộp giảm tốc, hai cánh quay ở tốc độ khoảng 500 vòng/phút.
Trong quá trình quay, khoảng trống giữa cánh khế và thành buồng bơm liên tục được mở ra. Các khoảng trống này tạo thành những khoang có nhiệm vụ chứa và vận chuyển chất lỏng đặc.
Mỗi vòng quay của cánh khế sẽ hình thành nhiều chu kỳ hút và đẩy liên tiếp, nhờ đó dòng nguyên liệu được duy trì tương đối ổn định.
Khi hai cánh khế tách dần khỏi nhau tại cửa hút, thể tích trong buồng hút tăng lên. Sự tăng thể tích làm áp suất tại khu vực này giảm xuống thấp hơn áp suất trong bồn chứa.
Chênh lệch áp suất khiến chất lỏng đặc được đẩy vào đầu bơm qua cửa hút DN80. Cửa hút có tiết diện tương đối lớn giúp nguyên liệu nhớt đi vào thuận lợi và giảm trở lực cục bộ.
Để quá trình hút đạt hiệu quả, đường ống cấp cần ngắn, thông thoáng và không để không khí lọt vào hệ thống. Nếu chất lỏng không kịp điền đầy khoang, lưu lượng thực tế sẽ thấp hơn mức thiết kế 24 m³/h.
Sau khi chất lỏng đi vào buồng bơm, cánh khế tiếp tục quay và tách khoang chứa khỏi cửa hút. Nguyên liệu được giữ trong khoảng không giữa:
Bề mặt cánh khế
Thành buồng bơm
Mặt trước và mặt sau của khoang bơm
Các khoang này không kín hoàn toàn vì vẫn có những khe hở kỹ thuật nhỏ. Tuy nhiên, chất lỏng đặc có khả năng chảy qua khe hở thấp, nên phần lớn nguyên liệu vẫn được giữ lại và vận chuyển theo cánh khế.
Độ nhớt cao trong trường hợp này giúp hạn chế hiện tượng chảy ngược từ phía xả về phía hút.
Khi cánh khế quay, khoang chứa mang chất lỏng di chuyển theo hai phía bên ngoài của buồng bơm. Nguyên liệu không đi xuyên qua vị trí trung tâm giữa hai cánh.
Vùng trung tâm là nơi hai cánh khế lần lượt đi sát qua nhau. Khoảng cách nhỏ tại khu vực này giúp phân tách tương đối giữa phía hút và phía xả, hạn chế chất lỏng quay ngược lại.
Nhờ đó, dòng chuyển động chính luôn được duy trì theo hướng từ cửa hút đến cửa xả.
Khi khoang chứa tiến đến cửa xả, hai cánh khế bắt đầu tiến sát nhau. Không gian chứa chất lỏng thu hẹp dần, buộc nguyên liệu phải đi ra ngoài qua cửa xả DN80.
Trong khi một khoang đang đẩy chất lỏng ra, khoang khác đồng thời tiếp nhận nguyên liệu tại cửa hút. Quá trình hút, vận chuyển và xả diễn ra liên tục trong mỗi vòng quay.
Đây chính là cơ chế giúp máy bơm cánh khế 3RP-80 duy trì dòng chất lỏng đặc mà không cần cánh bơm quay ở tốc độ quá cao.
Chất lỏng càng đặc thì lực cản tác động lên cánh khế, trục và đường ống càng lớn. Vì vậy, máy sử dụng động cơ 11 kW kết hợp với hộp giảm tốc để tạo mô-men xoắn mạnh tại đầu bơm.
Mô-men xoắn lớn giúp cặp cánh khế:
Thắng lực bám dính của nguyên liệu
Duy trì tốc độ khi độ nhớt tăng
Hạn chế tình trạng đứng cánh
Đẩy chất lỏng qua đường ống
Làm việc ổn định khi áp suất tăng
Sức mạnh của máy nằm ở lực quay lớn tại tốc độ thấp, thay vì sử dụng tốc độ cao để đánh hoặc khuấy chất lỏng.
Chất lỏng đặc cần nhiều thời gian hơn để đi vào buồng bơm. Tốc độ khoảng 500 vòng/phút giúp các khoang hút không rời khỏi cửa vào quá nhanh, tạo điều kiện để nguyên liệu điền đầy tốt hơn.
Tốc độ này còn giúp:
Giảm lực cắt tác động lên sản phẩm
Hạn chế tạo bọt
Giảm tăng nhiệt độ
Hạn chế khuấy trộn mạnh
Bảo vệ cấu trúc của kem, gel và nhũ tương
Nếu cánh khế quay quá nhanh, chất lỏng đặc có thể không kịp điền đầy buồng hút, làm lưu lượng giảm dù tốc độ động cơ tăng.
Hai cánh khế quay sát nhau nhưng không va chạm trực tiếp. Cặp bánh răng đồng bộ bên ngoài buồng bơm giữ hai cánh quay đúng tốc độ, ngược chiều và đúng pha.
Cơ chế không tiếp xúc giúp:
Giảm ma sát cơ khí
Hạn chế mài mòn cánh khế
Giảm nhiệt phát sinh
Tránh vụn kim loại lẫn vào chất lỏng
Duy trì khe hở làm việc ổn định
Đặc điểm này giúp máy bơm chất đặc bền hơn vì cặp cánh không phải cọ xát để truyền chuyển động cho nhau.
Máy bơm cánh khế 3RP-80 liên tục đưa từng thể tích chất lỏng vào đường xả. Khi nguyên liệu gặp trở lực từ đường ống, van, đoạn cong hoặc thiết bị phía sau, áp suất trong hệ thống hình thành.
Động cơ 11 kW cung cấp lực để cánh khế tiếp tục quay và đẩy chất lỏng khi áp suất tăng. Máy có thể làm việc với áp suất khoảng 0,7 MPa trong phạm vi thiết kế.
Do đây là bơm thể tích, không được đóng kín van xả khi máy đang hoạt động. Chất lỏng vẫn tiếp tục được dịch chuyển và có thể làm áp suất tăng nhanh, gây hư hỏng phớt, đường ống hoặc đầu bơm.
Cơ chế dịch chuyển thể tích không yêu cầu chất lỏng phải có khả năng tự chảy nhanh. Nguyên liệu chỉ cần điền đầy được khoang hút, sau đó sẽ được cánh khế trực tiếp đưa đến cửa xả.
Cơ chế này mang lại những ưu điểm quan trọng:
Lưu lượng ít phụ thuộc vào khả năng tạo lực ly tâm
Hạn chế suy giảm hiệu quả khi độ nhớt tăng
Vận chuyển nhẹ nhàng, ít làm biến đổi cấu trúc
Giảm hiện tượng tạo bọt và cuốn khí
Dễ điều chỉnh lưu lượng thông qua tốc độ quay
Nhờ đó, máy bơm cánh khế 3RP-80 phù hợp với những chất lỏng đặc, dính và nhạy cảm mà nhiều dòng bơm tốc độ cao khó xử lý ổn định.
Máy bơm cánh khế 3RP-80 vận chuyển chất lỏng đặc bằng cơ chế dịch chuyển thể tích. Khi cặp cánh khế quay, thể tích tại cửa hút mở rộng để tiếp nhận nguyên liệu. Chất lỏng sau đó được giữ trong các khoang, di chuyển dọc theo thành buồng bơm và bị đẩy ra khi thể tích thu hẹp tại cửa xả.
Động cơ 11 kW và hộp giảm tốc tạo mô-men xoắn lớn, tốc độ 500 vòng/phút giúp chất đặc điền đầy khoang tốt hơn, còn kết nối DN80 hỗ trợ dòng nguyên liệu lưu thông thuận lợi.
Nhờ cơ chế vận chuyển trực tiếp theo từng thể tích, máy bơm cánh khế 3RP-80 có thể duy trì dòng chất lỏng đặc ổn định, hạn chế lực cắt và làm việc với áp suất đến khoảng 0,7 MPa trong điều kiện phù hợp.
Máy bơm cánh khế 3RP-80 mang lại lợi ích kinh tế lâu dài cho doanh nghiệp nhờ khả năng vận chuyển ổn định chất lỏng có độ nhớt cao, giảm thời gian dừng máy, hạn chế thất thoát sản phẩm và duy trì hiệu suất trong thời gian dài. Thay vì chỉ xem xét giá mua ban đầu, doanh nghiệp cần đánh giá tổng chi phí vận hành, bảo trì và tổn thất phát sinh trong suốt vòng đời thiết bị.
Với lưu lượng 24 m³/h, áp suất 0,7 MPa, tốc độ quay 500 vòng/phút, kết nối DN80 và động cơ 11 kW, máy bơm cánh khế 3RP-80 phù hợp với các dây chuyền cần vận chuyển lượng lớn sản phẩm đặc, nhớt hoặc dễ tạo bọt. Khi được lựa chọn và vận hành đúng kỹ thuật, thiết bị giúp doanh nghiệp nâng cao năng suất mà không phải thường xuyên sửa chữa hoặc thay mới máy bơm.
Lưu lượng lớn là yếu tố trực tiếp ảnh hưởng đến thời gian chuyển nguyên liệu giữa các công đoạn. Máy bơm cánh khế 3RP-80 có khả năng vận chuyển khoảng 24 m³/h trong điều kiện phù hợp, giúp rút ngắn thời gian cấp và chuyển sản phẩm.
Máy có thể nhanh chóng chuyển nguyên liệu từ bồn chứa sang bồn phối trộn, thiết bị xử lý hoặc hệ thống chiết rót. Các công đoạn phía sau không phải chờ đợi quá lâu để nhận đủ sản phẩm.
Thời gian sản xuất được rút ngắn giúp doanh nghiệp tăng số mẻ thực hiện trong ngày và khai thác tốt hơn công suất của toàn bộ dây chuyền.
Khi nguồn cấp không ổn định, máy trộn, thiết bị gia nhiệt hoặc hệ thống chiết rót có thể phải tạm dừng. Máy bơm cánh khế 3RP-80 tạo dòng cấp tương đối liên tục, giúp các thiết bị phía sau duy trì hoạt động ổn định hơn.
Việc giảm thời gian chờ giúp doanh nghiệp tiết kiệm điện, nhân công và chi phí sử dụng máy móc.
Nhiều loại chất lỏng có độ nhớt cao thường phải được pha loãng, gia nhiệt hoặc xử lý trước khi sử dụng các loại bơm thông thường. Những công đoạn bổ sung này làm tăng chi phí sản xuất.
Máy bơm cánh khế 3RP-80 hoạt động theo nguyên lý dịch chuyển tích cực nên có thể vận chuyển trực tiếp nhiều sản phẩm đặc như si-rô, mật rỉ đường, kem, gel, dầu gội, sữa tắm, nước sốt và nhũ tương.
Doanh nghiệp không phải bổ sung thêm nước hoặc dung môi chỉ để giảm độ nhớt cho quá trình bơm. Điều này giúp giữ nguyên công thức sản phẩm và giảm chi phí xử lý nguyên liệu sau đó.
Khả năng bơm chất lỏng đặc giúp giảm sự phụ thuộc vào các thiết bị hỗ trợ như bồn pha loãng, hệ thống khuấy bổ sung hoặc nhiều cấp bơm nối tiếp.
Số lượng thiết bị trong dây chuyền giảm sẽ kéo theo chi phí đầu tư, điện năng và bảo trì thấp hơn.
Trong các ngành thực phẩm, mỹ phẩm và dược phẩm, giá trị của sản phẩm thường cao hơn nhiều so với chi phí điện dùng cho máy bơm. Vì vậy, giảm thất thoát sản phẩm có thể tạo ra lợi ích kinh tế đáng kể.
Khi phớt, gioăng và các vị trí kết nối được lựa chọn đúng, máy bơm cánh khế 3RP-80 giúp hạn chế rò rỉ sản phẩm ra môi trường.
Giảm rò rỉ đồng nghĩa với việc doanh nghiệp thu được nhiều thành phẩm hơn từ cùng một lượng nguyên liệu ban đầu.
Hai rotor vận chuyển sản phẩm theo từng khoang thể tích ở tốc độ khoảng 500 vòng/phút. Dòng chảy nhẹ nhàng giúp hạn chế làm loãng gel, phá vỡ nhũ tương, nghiền nát hạt mềm hoặc tạo quá nhiều bọt.
Khi cấu trúc và chất lượng sản phẩm được duy trì, doanh nghiệp giảm được tỷ lệ hàng lỗi và chi phí tái chế.
Hai rotor của máy bơm cánh khế 3RP-80 được điều khiển bằng hệ thống bánh răng đồng bộ. Trong điều kiện hoạt động bình thường, các thùy không cọ sát trực tiếp với nhau.
Việc không tiếp xúc trực tiếp giúp giảm ma sát, vết xước và sự mài mòn trên bề mặt rotor. Đầu bơm có thể duy trì kích thước và khe hở làm việc ổn định trong thời gian dài hơn.
Bánh răng đồng bộ giữ hai rotor quay đúng pha, giúp hạn chế va chạm giữa các cánh. Khi máy được bảo dưỡng đúng cách, nguy cơ kẹt rotor và hỏng hóc nghiêm trọng được giảm xuống.
Rotor, trục và buồng bơm ít bị ma sát trực tiếp nên không phải thay thế quá thường xuyên. Doanh nghiệp có thể giảm chi phí phụ tùng và nhân công sửa chữa trong suốt thời gian sử dụng máy.
Một sự cố máy bơm không chỉ tạo ra chi phí sửa chữa mà còn làm toàn bộ dây chuyền phải ngừng hoạt động. Thiệt hại do mất sản lượng thường lớn hơn giá trị của linh kiện thay thế.
Máy bơm cánh khế 3RP-80 có kết cấu cơ khí tương đối rõ ràng, gồm đầu bơm, phớt, hộp bánh răng, hộp giảm tốc và động cơ.
Nắp đầu bơm có thể được mở để kiểm tra rotor, buồng bơm và cặn bám. Các dấu hiệu như rò rỉ phớt, tiếng ồn hoặc mài mòn có thể được phát hiện sớm.
Thiết kế dạng cụm giúp doanh nghiệp xử lý riêng bộ phận gặp vấn đề thay vì phải thay toàn bộ máy. Động cơ, phớt, khớp nối hoặc hộp giảm tốc có thể được bảo dưỡng theo tình trạng thực tế.
Khả năng sửa chữa nhanh giúp dây chuyền sớm quay trở lại hoạt động và giảm tổn thất sản lượng.
Động cơ 11 kW đáp ứng mô-men cần thiết để vận chuyển chất lỏng nhớt. Tuy nhiên, lợi ích kinh tế chỉ đạt được khi công suất này được sử dụng đúng theo nhu cầu của dây chuyền.
Máy bơm cánh khế có lưu lượng thay đổi tương đối theo tốc độ rotor. Khi nhu cầu cấp liệu thấp hơn 24 m³/h, doanh nghiệp có thể giảm tốc bằng biến tần thay vì để máy chạy đủ tải rồi tuần hoàn sản phẩm về bồn.
Áp suất 0,7 MPa là khả năng làm việc của máy trong điều kiện được cung cấp, không phải mức bắt buộc phải duy trì liên tục. Áp suất thực tế chỉ nên đủ để thắng trở lực của đường ống và thiết bị phía sau.
Giảm áp suất dư thừa giúp giảm tải trên động cơ, hộp giảm tốc và phớt cơ khí.
Hiệu quả kinh tế cần được đánh giá bằng lượng điện tiêu thụ trên mỗi mét khối chất lỏng được vận chuyển. Khi lưu lượng, tốc độ và áp suất được cài đặt phù hợp, chi phí điện cho mỗi đơn vị sản phẩm sẽ giảm.
Kết nối DN80 tạo tiết diện lưu thông phù hợp với lưu lượng lớn và chất lỏng có độ nhớt cao.
Đường ống có kích thước phù hợp giúp sản phẩm đi qua dễ dàng hơn, hạn chế sụt áp và giảm mô-men mà động cơ phải cung cấp.
Sản phẩm đặc dễ tích tụ tại các vị trí thu hẹp. Kết nối DN80 giúp giảm nguy cơ nghẽn tại cửa hút và cửa xả, qua đó hạn chế thời gian dừng máy để vệ sinh hoặc xử lý tắc đường ống.
Khi chất lỏng đi vào đầu bơm thuận lợi, các khoang thể tích được nạp đầy hơn. Máy tạo ra nhiều lưu lượng hữu ích hơn trong mỗi vòng quay, giúp sử dụng điện hiệu quả.
Khả năng xử lý nhiều chất lỏng khác nhau giúp doanh nghiệp khai thác máy bơm cánh khế 3RP-80 cho nhiều dây chuyền hoặc công thức sản xuất.
Thiết bị có thể được cân nhắc sử dụng cho:
Thực phẩm và nước giải khát.
Sữa, kem và nước sốt.
Dầu gội, sữa tắm và gel.
Kem dưỡng và nhũ tương.
Si-rô và sản phẩm dược dạng lỏng.
Dầu công nghiệp và chất bôi trơn.
Một số hóa chất có độ nhớt cao.
Cấu hình vật liệu, phớt và gioăng phải phù hợp với từng môi chất cụ thể.
Thay vì đầu tư nhiều loại bơm riêng biệt cho từng sản phẩm, doanh nghiệp có thể sử dụng máy trong nhiều công đoạn phù hợp. Điều này giúp nâng cao tỷ lệ sử dụng thiết bị và giảm thời gian máy nằm chờ.
Khi doanh nghiệp thay đổi công thức hoặc mở rộng sản phẩm, cấu hình truyền động, tốc độ và vật liệu có thể được điều chỉnh theo nhu cầu. Khả năng thích nghi giúp hạn chế đầu tư lại thiết bị từ đầu.
Máy bơm cánh khế 3RP-80 có thể được kết hợp với biến tần, cảm biến áp suất, cảm biến mức và bộ điều khiển PLC.
Máy có thể tự khởi động hoặc dừng theo mức chất lỏng trong bồn. Nhân viên không cần liên tục theo dõi và điều khiển thủ công.
Tốc độ bơm có thể thay đổi theo nhu cầu của máy chiết. Việc đồng bộ giúp giảm thời gian chờ, hạn chế thiếu sản phẩm tại đầu chiết và nâng cao năng suất chung.
Hệ thống điều khiển tự động giúp ổn định lưu lượng, áp suất và thời gian vận hành. Sai lệch do người vận hành đóng mở van hoặc điều chỉnh không đồng nhất được giảm xuống.
Giá mua ban đầu chỉ là một phần trong tổng chi phí sở hữu máy bơm. Doanh nghiệp còn phải chi trả cho điện năng, bảo trì, phụ tùng, nhân công và thiệt hại do dừng sản xuất.
Máy bơm cánh khế 3RP-80 có thể mang lại hiệu quả kinh tế lâu dài khi:
Vật liệu đầu bơm phù hợp với sản phẩm.
Máy không vận hành vượt áp suất 0,7 MPa.
Tốc độ được điều chỉnh theo độ nhớt.
Đường hút và đường xả luôn thông thoáng.
Phớt và dầu hộp số được kiểm tra định kỳ.
Dị vật cứng không lọt vào buồng bơm.
Rotor và khe hở được bảo dưỡng đúng kỹ thuật.
Khi những điều kiện này được đáp ứng, doanh nghiệp giảm được tần suất sửa chữa lớn và kéo dài thời gian khai thác thiết bị.
Các giá trị kinh tế lâu dài mà thiết bị mang lại tập trung ở:
Rút ngắn thời gian chuyển nguyên liệu.
Nâng cao năng suất dây chuyền.
Bơm trực tiếp chất lỏng đặc mà không cần pha loãng.
Giảm thất thoát và rò rỉ sản phẩm.
Hạn chế hàng lỗi do lực cắt hoặc tạo bọt.
Giảm mài mòn rotor và chi phí phụ tùng.
Hạn chế thời gian dừng máy.
Tối ưu điện năng bằng biến tần.
Giảm trở lực nhờ kết nối DN80.
Tận dụng một thiết bị cho nhiều ứng dụng.
Dễ tích hợp vào hệ thống tự động.
Kéo dài vòng đời đầu tư của máy bơm.
Máy bơm cánh khế 3RP-80 mang lại lợi ích kinh tế lâu dài cho doanh nghiệp nhờ sự kết hợp giữa năng suất lớn, khả năng bơm chất lỏng nhớt, lực cắt thấp và độ ổn định cơ học cao. Lưu lượng 24 m³/h giúp rút ngắn thời gian chuyển sản phẩm, trong khi tốc độ 500 vòng/phút góp phần hạn chế tạo bọt, phát nhiệt và làm hỏng cấu trúc nguyên liệu.
Kết nối DN80 giúp giảm trở lực, động cơ 11 kW đáp ứng tải vận chuyển, còn thiết kế rotor không tiếp xúc giúp giảm mài mòn và chi phí sửa chữa. Khi máy được điều chỉnh đúng tốc độ, áp suất và bảo dưỡng định kỳ, doanh nghiệp có thể giảm điện năng, hạn chế thất thoát sản phẩm, duy trì sản xuất liên tục và thu hồi vốn đầu tư hiệu quả hơn trong suốt vòng đời thiết bị.
