Máy bơm đồng trục thẳng đứng, bơm booster inline ISG100-100, IRG100-100 5.5kw, 100m3, 12.5m

Thiết kế nhỏ gọn đặc trưng của bơm đồng trục thẳng đứng model ISG100-100, IRG100-100

Bơm đồng trục thẳng đứng ISG100-100, IRG100-100 được nhiều công trình lựa chọn không chỉ nhờ hiệu suất cao mà còn bởi thiết kế nhỏ gọn, tối ưu không gian lắp đặt. Đặc điểm này mang lại nhiều lợi ích trong thi công, vận hành và bảo trì.

1. Kiểu dáng đồng trục dạng inline

• Cửa hút và cửa xả bố trí trên cùng một trục thẳng, giúp bơm “chèn” trực tiếp vào hệ thống đường ống.

• Không cần thay đổi hướng dòng chảy, giảm đáng kể số lượng phụ kiện và tiết kiệm diện tích phòng máy.

2. Kết cấu thẳng đứng tiết kiệm diện tích sàn

• Bơm được thiết kế theo phương đứng thẳng, chiều ngang nhỏ gọn, chiếm ít diện tích sàn.

• Phù hợp lắp đặt tại tòa nhà cao tầng, trung tâm thương mại, phòng kỹ thuật hẹp hoặc các công trình hạn chế mặt bằng.

3. Cụm động cơ – bơm tích hợp

• Động cơ và trục bơm nối trực tiếp, không cần khớp nối cồng kềnh.

• Thiết kế này rút ngắn chiều dài tổng thể, đồng thời giảm yêu cầu về nền móng hoặc bệ máy.

4. Trọng lượng hợp lý, dễ vận chuyển

• So với bơm trục ngang cùng công suất, bơm ISG/IRG có trọng lượng nhẹ hơn và kích thước gọn hơn.

• Dễ vận chuyển qua các lối đi hẹp, thang máy công trình, đặc biệt trong lắp đặt ở tầng cao.

5. Tích hợp dễ dàng với hệ thống phụ trợ

• Thiết kế inline cho phép bố trí van, đồng hồ áp lực, cảm biến áp và lưu lượng trực tiếp trên cùng đường ống.

• Giúp hệ thống gọn gàng, dễ quản lý và giảm chi phí thi công.

6. Thuận tiện cho bảo trì và tháo lắp

• Do kết cấu mô-đun, kỹ thuật viên có thể tháo cụm bơm ra khỏi đường ống mà không phải tháo toàn bộ hệ thống.

• Điều này vừa tiết kiệm không gian thao tác vừa rút ngắn thời gian bảo dưỡng.

Thiết kế nhỏ gọn đặc trưng của bơm đồng trục thẳng đứng ISG100-100, IRG100-100 thể hiện ở kiểu inline thẳng hàng, kết cấu đứng tiết kiệm diện tích, cụm động cơ – bơm tích hợp, trọng lượng hợp lý và khả năng lắp đặt dễ dàng trong không gian hẹp. Chính những ưu điểm này giúp dòng bơm trở thành giải pháp tối ưu cho các công trình hiện đại, đặc biệt là tòa nhà cao tầng và hệ thống kỹ thuật có yêu cầu tối giản diện tích.

Khả năng chịu nhiệt độ cao của bơm đồng trục thẳng đứng model ISG100-100, IRG100-100

Cấu trúc – vật liệu hướng tới chịu nhiệt độ cao

• Thân bơm và cánh bơm: tùy cấu hình có thể chọn gang cầu/ thép hợp kim/ inox 304–316 để hạn chế biến dạng và ăn mòn ở nhiệt độ cao.

• Trục bơm: thép hợp kim có độ bền nóng tốt, gia công – cân bằng động chính xác giúp ổn định ở nhiệt độ làm việc tăng.

• Phớt cơ khí chịu nhiệt: mặt phớt SiC/SiC, Carbon/SiC; lò xo – chi tiết kim loại bằng SS316; elastomer FKM (Viton) hoặc EPDM tùy môi trường nước nóng/ hóa chất.

• Vòng bi: mỡ bôi trơn cấp chịu nhiệt cao (HT grease), che chắn bụi – ẩm, bảo đảm khe hở và tải hướng trục/hướng kính phù hợp khi giãn nở nhiệt.

Hệ thống làm mát – tản nhiệt cho động cơ

• Động cơ cấp cách điện F (hoặc H theo tùy chọn) và cấp bảo vệ IP55–IP65, cho phép làm việc ổn định trong phòng bơm nóng ẩm.

• Lưu thông gió quanh chụp quạt: bố trí khe thoáng, tránh đặt sát tường; kiểm soát nhiệt độ môi trường để không vượt ngưỡng cho phép của động cơ.

• Kết hợp biến tần (VFD): khởi động mềm, giảm dòng khởi động – giảm sinh nhiệt; đặt giới hạn nhiệt động cơ qua cảm biến để bảo vệ khi tải tăng kéo dài.

Hành vi thủy lực khi nhiệt độ tăng

• Độ nhớt và tỉ trọng giảm khi chất lỏng nóng → điểm làm việc dịch chuyển, cột áp thực tế có thể thay đổi.

• NPSH yêu cầu tăng: nước nóng dễ tạo bọt khí hơn; cần ống hút ngắn – to – thẳng, van và co ít tổn thất, mực chất lỏng cao hơn bơm để tránh xâm thực.

• Giãn nở nhiệt đường ống: dùng khớp giãn nở, gối đỡ ống hợp lý để không truyền ứng suất lên mặt bích bơm.

Thiết kế lắp đặt dành cho nhiệt độ cao

• Căn đồng tâm sau khi chạy nóng: tính đến thermal growth (giãn nở nhiệt) của bệ – đường ống; kiểm tra lại đồng tâm sau 24–72 giờ vận hành tải nóng.

• Vòng đệm – gioăng chịu nhiệt: PTFE/Graphite; siết bulông theo mô-men chuẩn để giữ kín khít khi giãn nở.

• Lọc rác/strainer: ngăn cáu cặn bám cánh trong mạch nước nóng, giữ hiệu suất ổn định.

• Cách nhiệt và che chắn: bọc bảo ôn các đoạn ống – thân bơm cần thiết, lắp tấm chắn an toàn khi bề mặt nóng.

Vận hành và bảo trì trong môi trường nhiệt độ cao

• Mồi bơm đầy đủ trước khi chạy; tránh chạy khan vì phớt cơ khí sẽ nhanh hỏng do ma sát nhiệt.

• Tăng tần suất kiểm tra phớt – vòng bi: quan sát rò rỉ vi mô, nhiệt ổ trục, độ rung; thay mỡ chịu nhiệt đúng chu kỳ.

• Rửa/khử cáu cặn định kỳ ở hệ nước nóng cứng để bảo toàn lưu lượng – cột áp.

• Quy trình dừng – khởi động: tránh sốc nhiệt (thermal shock) khi chuyển đột ngột từ lạnh sang nóng hoặc ngược lại; mở tải dần qua VFD/van tuyến.

Ứng dụng điển hình tận dụng khả năng chịu nhiệt độ cao

• HVAC – nước nóng cấp/tuần hoàn cho tòa nhà, bệnh viện, khách sạn.

• Công nghiệp thực phẩm – đồ uống: nước nóng rửa CIP, tiền gia nhiệt.

• Hóa chất nhẹ – xử lý nước nóng: tuần hoàn, trao đổi nhiệt, xả nóng sau quá trình.

Khả năng chịu nhiệt độ cao của bơm đồng trục thẳng đứng model ISG100-100, IRG100-100 đến từ lựa chọn vật liệu phù hợp (thân – cánh – trục – phớt – elastomer), động cơ cách điện cấp cao, bố trí tản nhiệt và thiết kế đường ống tối ưu cho NPSH. Khi lắp đặt chuẩn, kiểm soát xâm thực, căn đồng tâm tính đến giãn nở nhiệt và bảo trì theo chu kỳ chịu nhiệt, bơm vận hành ổn định – hiệu suất cao – bền bỉ trong các hệ nước nóng và quy trình công nghiệp.

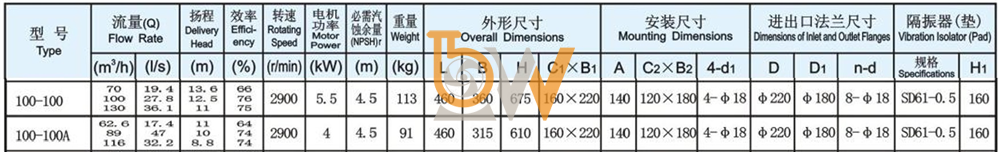

Thông số kỹ thuật và kích thước bơm model ISG100-100

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG100-100

Đường cong hiệu suất bơm model ISG100-100

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG100-100

Phụ kiện và kích thước lắp đặt bơm model ISG100-100

Phương thức lắp đặt bơm model ISG100-100
