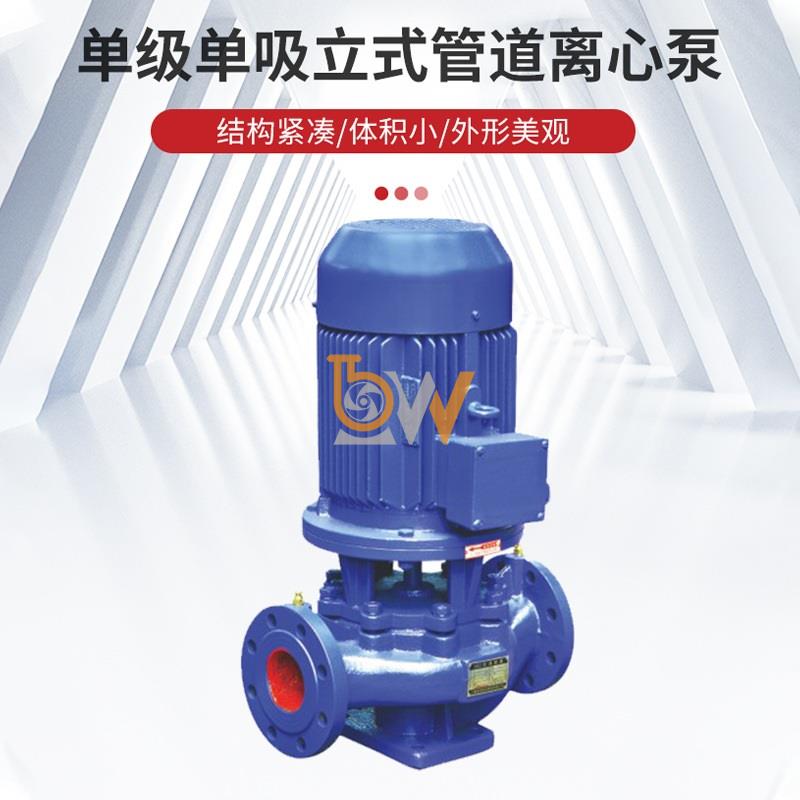

Máy bơm ly tâm trục đứng ISG50-200, IRG50-200, Lưu lượng 12.5 m3/h

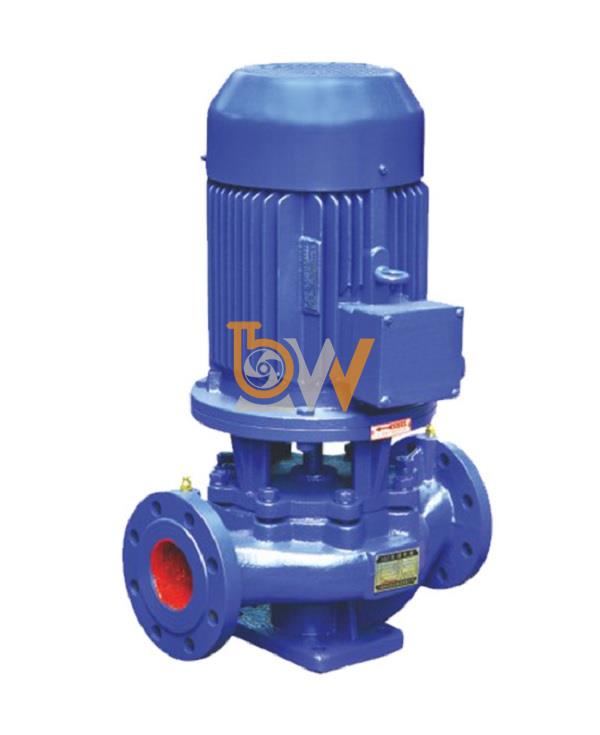

Cánh bơm và cấu tạo của máy bơm ly tâm trục đứng ISG50-200, IRG50-200

Cấu tạo cánh bơm

Vật liệu chế tạo

Cánh bơm của ISG50-200, IRG50-200 được chế tạo từ hợp kim đồng, gang đúc dẻo hoặc inox cao cấp, tùy theo yêu cầu sử dụng và môi trường làm việc. Vật liệu này đảm bảo khả năng chịu mài mòn, chịu áp lực cao và chống ăn mòn tốt, kéo dài tuổi thọ cánh bơm trong môi trường khắc nghiệt.

Thiết kế cân bằng động chính xác

Cánh bơm được gia công cân bằng động chuẩn xác, giúp giảm rung lắc khi quay ở tốc độ cao, đảm bảo máy vận hành êm ái, ổn định và giảm tổn thất năng lượng.

Hình dạng thủy lực tối ưu

Cánh bơm có thiết kế hình học tối ưu dựa trên nguyên lý lực ly tâm, giúp dòng chảy bên trong buồng bơm ổn định, giảm xung lực và hạn chế rối loạn dòng. Điều này nâng cao hiệu suất thủy lực và giảm tiêu hao điện năng trong quá trình vận hành.

Cấu tạo chung của máy bơm

Trục bơm

Trục bơm được làm từ thép hợp kim cường độ cao, được gia công đồng tâm với trục động cơ. Thiết kế đồng trục giúp truyền động trực tiếp, giảm tổn thất cơ học và nâng cao hiệu suất truyền lực.

Buồng bơm

Buồng bơm được đúc nguyên khối bằng gang hoặc thép hợp kim chắc chắn, có khả năng chịu áp lực cao và chống ăn mòn. Buồng bơm thiết kế đồng tâm với cánh bơm, giúp dòng nước di chuyển trơn tru và ổn định.

Phớt cơ khí

Máy bơm trang bị phớt cơ khí chất lượng cao, đảm bảo khả năng làm kín tuyệt đối, ngăn ngừa rò rỉ và bảo vệ các bộ phận bên trong khỏi nước và bụi bẩn.

Ổ đỡ, bạc đạn

Máy sử dụng ổ đỡ và bạc đạn đạt tiêu chuẩn kỹ thuật cao, giảm ma sát, hạn chế rung động và nâng cao tuổi thọ thiết bị.

Đế bơm và thân bơm

Thân bơm và đế bơm được đúc chắc chắn, thiết kế tối ưu cho việc cố định và giảm rung lắc, giúp máy vận hành ổn định và an toàn.

Cánh bơm và cấu tạo của máy bơm ly tâm trục đứng ISG50-200, IRG50-200 được thiết kế tối ưu về vật liệu, hình dạng và độ chính xác, giúp nâng cao hiệu suất, giảm tiêu hao năng lượng và tăng độ bền thiết bị. Đây là giải pháp lý tưởng cho các hệ thống cấp nước hiện đại cần thiết bị mạnh mẽ, bền bỉ và hiệu quả.

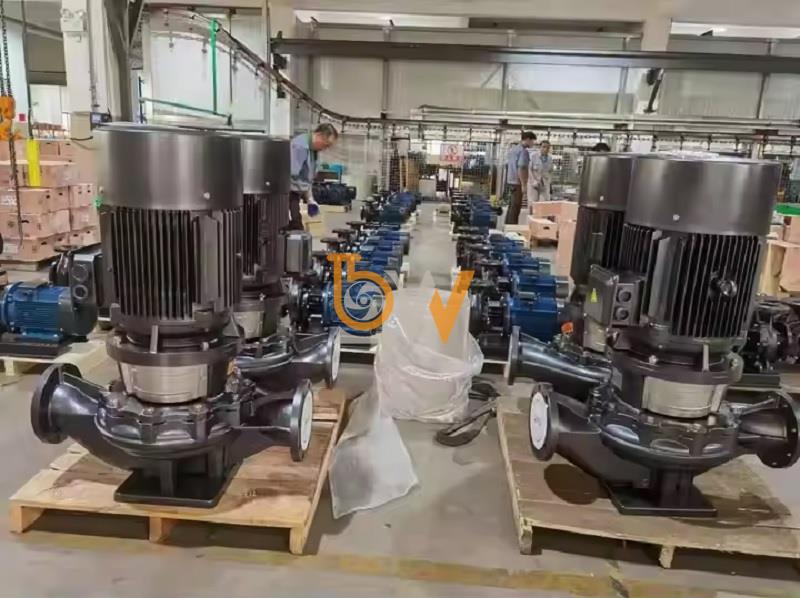

Đế bơm và khung đỡ của Máy bơm ly tâm trục đứng ISG50-200, IRG50-200

Đế bơm

Chức năng của đế bơm

Đế bơm là bộ phận giúp cố định máy bơm trên nền móng, đảm bảo máy đứng vững khi vận hành
Đế bơm còn đóng vai trò giảm truyền rung động từ máy sang nền móng và hệ thống đường ống

Vật liệu đế bơm

• Gang cầu hoặc thép đúc: Được sử dụng phổ biến nhờ độ cứng cao, chịu tải tốt

• Bề mặt đế bơm thường được sơn phủ epoxy hoặc sơn tĩnh điện chống gỉ, chống ăn mòn

Đặc điểm thiết kế

• Thiết kế đế liền khối, đồng bộ với thân bơm giúp lắp đặt chắc chắn

• Bề mặt đế có lỗ bắt bu lông, dễ cố định vào nền bê tông hoặc giá đỡ

• Đế bơm phẳng, cân bằng, hỗ trợ căn chỉnh đồng tâm máy khi lắp đặt

Khung đỡ

Chức năng của khung đỡ

Khung đỡ có nhiệm vụ đỡ toàn bộ trọng lượng máy bơm và động cơ, phân bổ tải trọng đều lên nền móng
Giúp hạn chế biến dạng, cong vênh máy bơm khi hoạt động ở cường độ cao

Vật liệu khung đỡ

• Thép hợp kim hàn đúc hoặc gang cứng: Độ bền cao, chống biến dạng khi chịu lực

• Sơn phủ ngoài chống gỉ giúp khung đỡ bền trong môi trường ẩm ướt

Đặc điểm thiết kế

• Khung đỡ thiết kế đồng bộ với đế bơm để tạo hệ giá đỡ vững chắc

• Có thể lắp thêm đệm cao su giảm chấn tại các điểm bắt bu lông để hạn chế rung động

• Đảm bảo chịu tải trọng toàn bộ máy và lực động phát sinh khi máy chạy

Lợi ích từ thiết kế đế bơm và khung đỡ

• Giúp máy bơm vận hành ổn định, giảm rung lắc

• Dễ lắp đặt, căn chỉnh và bảo trì

• Tăng tuổi thọ cho toàn bộ máy và hệ thống đường ống

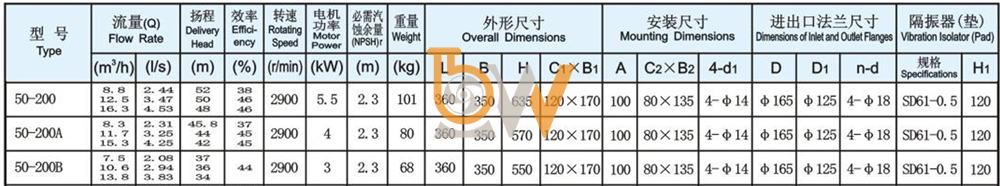

Thông số kỹ thuật và kích thước bơm model ISG50-200

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG50-200

Đường cong hiệu suất bơm model ISG50-200

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG50-200

Phụ kiện và kích thước lắp đặt bơm model ISG50-200

Phương thức lắp đặt bơm model ISG50-200
