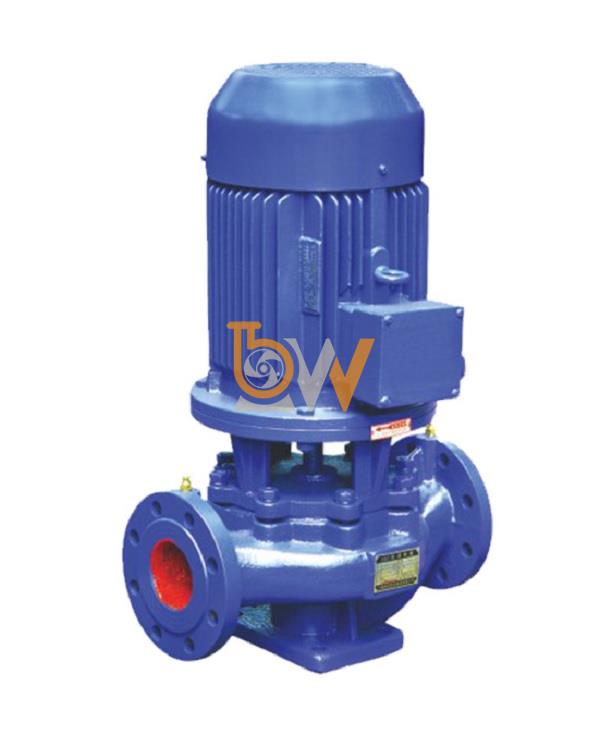

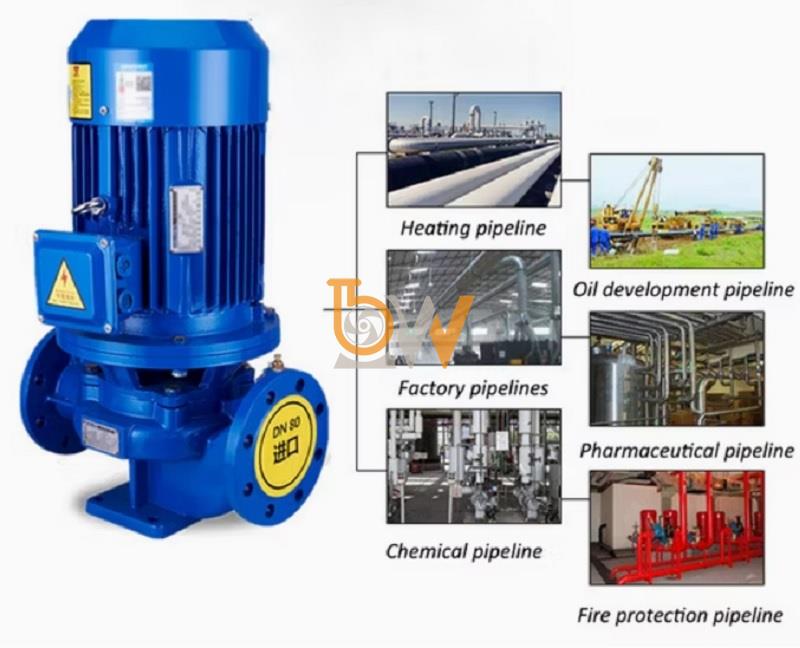

Máy bơm tăng áp inline, bơm đồng trục đứng, bơm đa tầng cánh đứng ISG65-250A, IRG65-250A

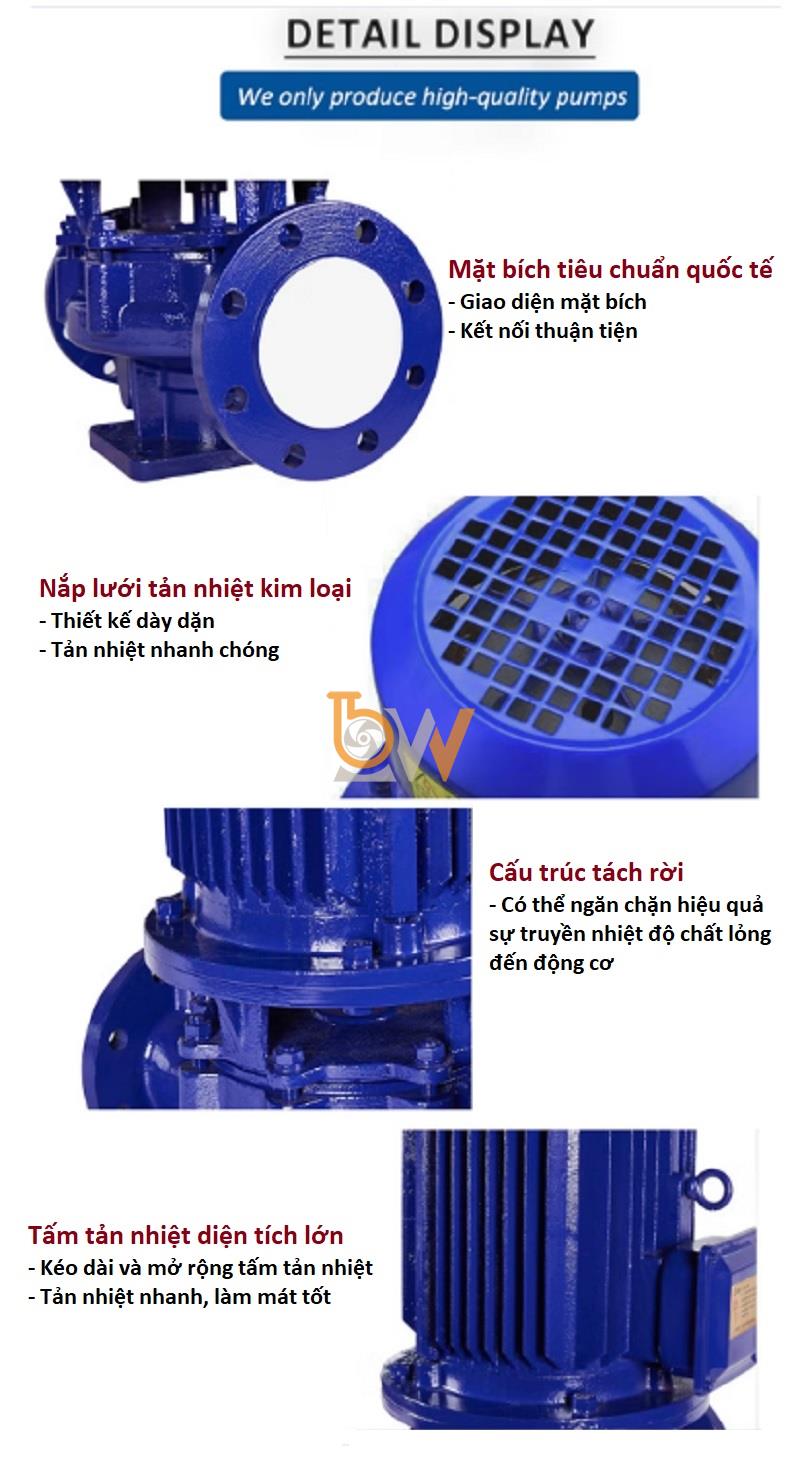

Cấu trúc bên trong bơm tăng áp inline model ISG65-250A, IRG65-250A

1. Trục bơm (Shaft)

• Vị trí trung tâm trong toàn bộ hệ thống truyền động, kết nối trực tiếp giữa động cơ và cánh bơm

• Chế tạo từ thép hợp kim hoặc inox có độ bền cơ học cao, chống ăn mòn

• Thiết kế đồng trục giúp giảm rung lắc, tăng hiệu quả truyền lực và nâng cao độ ổn định khi vận hành

2. Cánh bơm (Impeller)

• Là bộ phận chính tạo lực đẩy cho dòng chất lỏng nhờ chuyển đổi động năng thành áp năng

• Cánh bơm dạng kín hoặc bán kín, tùy thuộc vào lưu chất và áp lực yêu cầu

• Vật liệu thường dùng: gang, đồng, thép không gỉ, chống mài mòn tốt và hoạt động bền bỉ trong môi trường nước sạch hoặc nước có tạp chất nhẹ

3. Buồng bơm (Pump Casing)

• Có hình dạng xoắn ốc hoặc khoang áp lực để dẫn dòng nước ra đầu xả

• Là bộ phận bao bọc và bảo vệ các thành phần bên trong, chịu được áp suất cao

• Vật liệu: gang đúc chịu áp hoặc thép hợp kim, độ dày lớn, đảm bảo không biến dạng dưới áp suất làm việc

4. Phớt cơ khí (Mechanical Seal)

• Nằm giữa trục bơm và thân bơm, đóng vai trò ngăn chất lỏng rò rỉ ra ngoài

• Loại phớt cơ khí lắp đặt phổ biến là phớt đơn hoặc đôi, chịu được nhiệt độ và áp lực cao

• Vật liệu thường gặp: gốm, than chì, inox

5. Ổ đỡ và bạc đạn (Bearing Housing)

• Giúp giữ trục bơm quay ổn định, giảm ma sát và rung lắc

• Thiết kế với vòng bi chất lượng cao, được bôi trơn bằng mỡ hoặc dầu chuyên dụng

• Cấu trúc kín giúp chống bụi và nước xâm nhập vào bên trong ổ bi

6. Vỏ động cơ (Motor Housing)

• Bảo vệ phần điện của động cơ khỏi độ ẩm và va chạm

• Làm bằng hợp kim nhôm hoặc gang đúc nguyên khối, có cánh tản nhiệt để làm mát động cơ

• Động cơ thường đạt chuẩn IP54 – IP55, chống bụi và nước bắn

7. Đế lắp (Mounting Base)

• Là phần gắn kết bơm và đường ống trong hệ thống

• Thiết kế inline (đường hút – xả thẳng hàng) giúp tiết kiệm không gian và dễ lắp đặt

• Có các lỗ bulông được gia công sẵn, thuận tiện cho việc cố định thiết bị trên bệ

8. Đường hút và đường xả

• Thiết kế đồng tâm theo trục đứng giúp hạn chế tổn thất thủy lực

• Lắp đặt mặt bích tiêu chuẩn, dễ kết nối với hệ thống ống dẫn

• Có thể lắp thêm van một chiều, đồng hồ đo áp ngay trên đường ống

9. Bộ cảm biến (tùy chọn)

• Một số hệ thống hiện đại sẽ tích hợp cảm biến áp suất, lưu lượng hoặc nhiệt độ vào buồng bơm hoặc trên đường xả

• Dữ liệu cảm biến được gửi về bộ điều khiển hoặc hệ thống giám sát trung tâm, phục vụ cho vận hành tự động

Lực Ly Tâm Bơm Tăng Áp Inline Model ISG65-250A, IRG65-250A Tạo Ra

Bơm tăng áp inline model ISG65-250A, IRG65-250A hoạt động dựa trên nguyên lý lực ly tâm, đây là yếu tố then chốt giúp tạo ra áp lực để đẩy chất lỏng đi trong hệ thống đường ống. Lực ly tâm không chỉ đảm bảo dòng chảy liên tục, mà còn là cơ chế giúp bơm duy trì áp suất cao và ổn định khi vận hành.

1. Lực Ly Tâm Là Gì Trong Cơ Chế Bơm

• Lực ly tâm là lực hướng ra ngoài sinh ra khi một vật (trong trường hợp này là chất lỏng) quay quanh trục

• Trong bơm ISG/IRG, lực ly tâm xuất hiện khi cánh bơm quay với tốc độ cao, tạo ra gia tốc hướng ra xa trục

• Dưới tác động của lực này, nước bị văng ra khỏi tâm quay, đồng thời tạo ra áp suất để đẩy chất lỏng vào hệ thống

2. Quá Trình Tạo Lực Ly Tâm Trong Bơm ISG65-250A, IRG65-250A

• Nước được hút vào tâm cánh bơm

• Khi động cơ quay, cánh bơm xoay liên tục với tốc độ cao (thường 2900 vòng/phút)

• Dưới tác dụng của lực ly tâm, nước bị đẩy từ trong ra ngoài, hướng theo chiều tiếp tuyến cánh

• Năng lượng quay của cánh chuyển thành động năng và áp năng, tạo ra lưu lượng lớn và áp suất cao

3. Giá Trị Lực Ly Tâm Tạo Ra (Mang Tính Kỹ Thuật)

• Với tốc độ quay 2900 vòng/phút, bán kính cánh bơm khoảng 125 mm (model 250A), lực ly tâm F được tính theo công thức:
  F = m × ω² × r
  Trong đó:

  • m là khối lượng của chất lỏng

  • ω là vận tốc góc (rad/s)

  • r là bán kính quay

→ Dù không đo trực tiếp lực ly tâm, nhưng hệ quả của nó chính là cột áp bơm tạo ra, thường đạt 60 – 90 mét cột nước với model ISG65-250A, IRG65-250A tùy theo cấu hình động cơ

4. Vai Trò Của Lực Ly Tâm Trong Việc Tăng Áp

• Là cơ chế chính giúp tăng áp lực đầu xả, đảm bảo dòng chảy liên tục trong đường ống

• Giúp bơm có khả năng đẩy nước lên cao trong các tòa nhà hoặc vượt qua trở lực của hệ thống đường ống dài

• Lực ly tâm càng lớn thì bơm càng đạt được áp suất cao mà không cần dùng piston hay trục vít

5. Ưu Điểm Của Cơ Chế Lực Ly Tâm Trong Model ISG/IRG

• Tạo áp suất ổn định, không dao động như bơm thể tích

• Không gây xung lực, vận hành êm ái, phù hợp hệ thống nước sạch, HVAC, PCCC

• Dễ kết hợp với biến tần để kiểm soát lực ly tâm thông qua điều chỉnh tốc độ vòng quay

• Cho phép bơm hoạt động liên tục 24/7, phù hợp với hệ thống kỹ thuật công nghiệp

Lực ly tâm tạo ra trong bơm tăng áp inline ISG65-250A, IRG65-250A chính là nhân tố giúp tăng áp suất, đẩy nước đi xa và lên cao, mang lại hiệu quả vận hành mạnh mẽ, ổn định và liên tục. Nhờ ứng dụng cơ chế này, dòng bơm ISG/IRG không chỉ phù hợp với các hệ thống dân dụng mà còn lý tưởng cho công nghiệp, tòa nhà và các hệ thống đòi hỏi áp lực cao.

Thông số kỹ thuật và kích thước bơm model ISG65-250A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-250A

Đường cong hiệu suất bơm model ISG65-250A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-250A

Phụ kiện và kích thước lắp đặt bơm model ISG65-250A

Phương thức lắp đặt bơm model ISG65-250A
