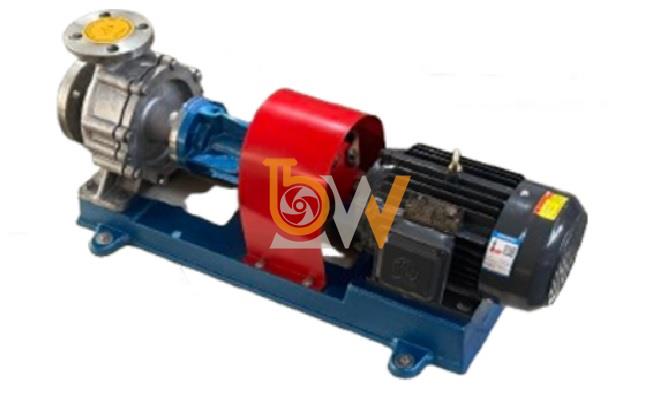

Bơm dầu nhiệt độ cao RY50-32-250 lưu lượng 18 m3/h, công suất 11 kW, cột áp 70 m

Nguyên lý tuần hoàn dầu nóng đạt mốc 350°C của Bơm dầu truyền nhiệt RY50-32-250

Bơm dầu truyền nhiệt RY50-32-250 hoạt động theo nguyên lý bơm ly tâm, chuyên dùng để duy trì dòng dầu nóng tuần hoàn trong hệ thống gia nhiệt công nghiệp. Theo tài liệu nhà sản xuất, dòng RY có thể vận chuyển môi chất nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ làm việc không vượt quá 350°C.

Dầu nóng được hút vào tâm bánh công tác

Khi động cơ hoạt động, mô-men được truyền qua khớp nối mềm tới trục bơm và bánh công tác.

Dầu tải nhiệt đi vào bơm qua cửa hút bố trí theo hướng trục, sau đó tiến vào khu vực tâm bánh công tác. Bơm và động cơ được bố trí đồng tâm trên cùng bệ máy để duy trì chuyển động truyền động ổn định.

Bánh công tác tạo dòng tuần hoàn dầu nóng

Khi bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút, dầu tại tâm bánh công tác được truyền năng lượng và đưa ra phía ngoài.

Dòng dầu sau đó đi qua thân bơm và thoát ra cửa xả hướng tâm theo phương thẳng đứng. Nhờ quá trình này, RY50-32-250 tạo lưu lượng và cột áp cần thiết để dầu tiếp tục lưu thông trong hệ thống nhiệt.

Theo bảng nhà sản xuất, RY50-32-250 có các điểm làm việc:

• 12,5 m³/h – cột áp 80 m

• 18 m³/h – cột áp 70 m

• Tốc độ 2.900 vòng/phút

• Động cơ 11 kW

Dầu liên tục truyền nhiệt trong hệ thống

Trong hệ thống tuần hoàn dầu tải nhiệt, RY50-32-250 duy trì chuyển động liên tục của môi chất qua đường ống và các thiết bị của hệ thống.

Khả năng duy trì dòng chảy giúp dầu nóng tiếp tục vận chuyển nhiệt trong dây chuyền thay vì nằm yên tại một vị trí. Đây là chức năng chính của RY50-32-250 khi được sử dụng trong các hệ thống gia nhiệt công nghiệp.

Nhiệt độ phải được nâng dần đến vùng làm việc

Để đưa hệ thống lên nhiệt độ cao, bơm không được tiếp nhận dầu ở 350°C một cách đột ngột.

Trước khi khởi động với dầu nóng, nhà sản xuất yêu cầu gia nhiệt sơ bộ cho bơm. Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Như vậy, quá trình tiến tới mức nhiệt cao phải diễn ra từ từ để thân bơm và các chi tiết thích nghi với sự giãn nở nhiệt.

Giai đoạn khử ẩm ở 100–130°C

Trong lần vận hành đầu tiên, khi nhiệt độ môi chất đạt khoảng 100–130°C, nhà sản xuất yêu cầu duy trì bơm hoạt động tại vùng nhiệt này để thực hiện quá trình tách nước, khử ẩm trong hệ thống.

Sau khi quá trình khử ẩm hoàn tất mới tiếp tục nâng nhiệt tới nhiệt độ làm việc yêu cầu.

Đây là bước quan trọng trước khi hệ thống tiến đến vùng nhiệt độ cao.

Duy trì đủ lưu lượng khi tuần hoàn dầu ở nhiệt độ cao

Khi hệ thống đã đạt nhiệt độ vận hành, dòng dầu vẫn phải được duy trì liên tục.

Nhà sản xuất quy định không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu hệ thống cần lưu lượng thấp hơn, phải lựa chọn bơm phù hợp hoặc bố trí đường hồi bypass tại cửa xả.

Duy trì lưu lượng thích hợp giúp dầu nóng luôn được tuần hoàn qua bơm trong phạm vi vận hành cho phép.

Tản nhiệt tự nhiên hỗ trợ bơm dầu nóng

Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Thiết kế này giúp đơn giản hóa cụm bơm và phù hợp với đặc điểm làm việc của thiết bị tuần hoàn dầu nhiệt độ cao.

Nguyên lý tuần hoàn dầu nóng của Bơm dầu truyền nhiệt RY50-32-250 dựa trên chuyển động quay của bánh công tác ly tâm. Dầu được hút vào tâm bánh công tác, nhận năng lượng và được đẩy qua cửa xả để tiếp tục lưu thông trong hệ thống nhiệt.

Dòng RY được thiết kế cho nhiệt độ môi chất tối đa 350°C, nhưng nhiệt độ phải được nâng dần theo đúng quy trình: gia nhiệt sơ bộ, giới hạn tốc độ tăng nhiệt 50°C/giờ, thực hiện khử ẩm ở khoảng 100–130°C rồi mới tiếp tục nâng tới nhiệt độ làm việc. Vì vậy, RY50-32-250 có thể duy trì tuần hoàn dầu ở vùng nhiệt độ cao khi hệ thống được vận hành đúng yêu cầu kỹ thuật của nhà sản xuất.

Thiết kế cửa hút hướng trục và cửa xả hướng tâm của Bơm dầu truyền nhiệt RY50-32-250

Thiết kế cửa hút hướng trục và cửa xả hướng tâm của Bơm dầu truyền nhiệt RY50-32-250 là đặc điểm kết cấu quan trọng của dòng RY. Theo tài liệu nhà sản xuất, cửa hút của bơm được bố trí theo hướng trục, trong khi cửa xả được bố trí hướng tâm theo phương thẳng đứng.

Cách bố trí này phù hợp với nguyên lý làm việc của bơm ly tâm, giúp dầu truyền nhiệt đi vào vùng tâm bánh công tác và sau đó được đưa ra ngoài theo phương hướng tâm.

Cửa hút hướng trục đưa dầu trực tiếp vào tâm bánh công tác

Cửa hút của RY50-32-250 được bố trí cùng phương với trục bơm. Khi bơm hoạt động, dầu từ đường hút đi vào thân bơm và tiếp cận khu vực trung tâm của bánh công tác.

Dòng chảy có thể hình dung:

Đường hút → cửa hút hướng trục → tâm bánh công tác

Cách bố trí này tạo đường đi tương đối trực tiếp cho dầu trước khi bánh công tác truyền năng lượng cho môi chất.

Phù hợp với nguyên lý hút của bơm ly tâm

Khi bánh công tác quay, dầu tại vùng tâm được đưa dần ra phía ngoài. Khu vực trung tâm bánh công tác vì vậy liên tục nhận thêm dầu từ cửa hút.

Thiết kế cửa hút hướng trục hỗ trợ dầu đi đúng vào vùng tiếp nhận của bánh công tác, giúp quá trình hút và tuần hoàn diễn ra liên tục khi bơm đã được mồi đầy môi chất.

Theo hướng dẫn vận hành, trước khi khởi động phải mồi đầy môi chất vào thân bơm và quay khớp nối bằng tay để đẩy không khí ra ngoài.

Cửa xả hướng tâm tiếp nhận dầu sau bánh công tác

Sau khi đi vào tâm bánh công tác, dầu nhận năng lượng từ cánh bơm và chuyển động ra vùng mép ngoài.

Dầu sau đó được thân bơm thu gom và dẫn tới cửa xả hướng tâm theo phương thẳng đứng.

Đường đi của dầu qua RY50-32-250 có thể tóm tắt:

Cửa hút hướng trục → tâm bánh công tác → mép ngoài bánh công tác → thân bơm → cửa xả hướng tâm

Đây là hướng dòng chảy đặc trưng phù hợp với cơ chế tạo áp của bơm ly tâm.

Cửa xả hướng tâm phù hợp với chuyển động của dòng dầu

Khi bánh công tác quay, dầu được gia tốc từ vùng tâm ra phía ngoài theo phương hướng tâm. Vì vậy, bố trí cửa xả hướng tâm giúp thân bơm tiếp nhận dòng dầu sau khi rời bánh công tác và đưa dầu sang đường ống đẩy.

Về mặt vận hành, cách bố trí này giúp liên kết quá trình:

Hút theo hướng trục → tăng năng lượng tại bánh công tác → xả theo hướng tâm

thành một dòng chảy liên tục trong cụm bơm.

Hỗ trợ bố trí đường ống trong hệ thống dầu nóng

Với cửa hút hướng trục và cửa xả thẳng đứng, RY50-32-250 có thể được bố trí theo dạng đường hút đi vào đầu bơm và đường xả đi lên phía trên.

Tài liệu cũng yêu cầu cả đường ống hút và đường ống đẩy phải có giá đỡ hoặc treo độc lập, không để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.

Điều này đặc biệt quan trọng vì tải trọng đường ống có thể gây lệch cụm bơm và làm tăng rung động trong quá trình vận hành.

Đường hút cần giảm tối đa tổn thất

Thiết kế cửa hút hướng trục chỉ phát huy hiệu quả khi đường hút được bố trí hợp lý. Theo hướng dẫn lắp đặt, chiều dài, đường kính và chiều cao của đường hút phải đáp ứng yêu cầu thiết kế, đồng thời cần giảm tối đa tổn thất cục bộ và hạn chế chiều cao hút.

Đường hút thông thoáng giúp dầu đi vào bánh công tác ổn định hơn, hạn chế tình trạng thiếu dầu hoặc xâm thực.

Thiết kế cửa hút hướng trục và cửa xả hướng tâm của Bơm dầu truyền nhiệt RY50-32-250 phù hợp với quá trình chuyển động của dầu qua bánh công tác ly tâm. Dầu đi vào bơm theo hướng trục, tiếp cận tâm bánh công tác, sau đó được gia tốc ra phía ngoài và thoát qua cửa xả hướng tâm theo phương thẳng đứng.

Cách bố trí này tạo đường dòng rõ ràng từ hút dầu – tăng năng lượng – đẩy dầu, đồng thời thuận lợi cho việc kết nối RY50-32-250 vào hệ thống tuần hoàn dầu nóng khi đường ống được thiết kế và đỡ đúng kỹ thuật.
