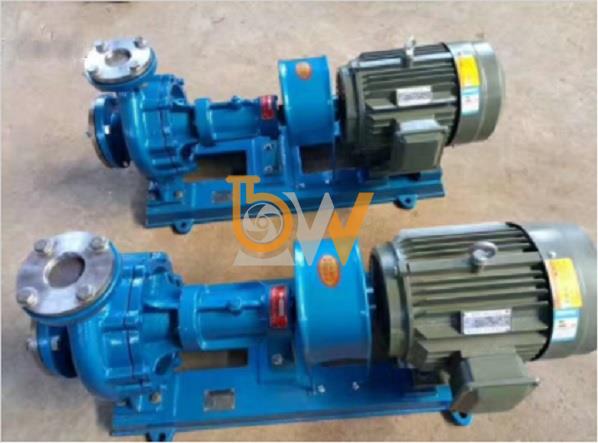

Bơm ly tâm dầu nóng RY40-25-200 lưu lượng 10 m3/h, công suất 4 kW, tốc độ quay 2900 vòng/phút, cột áp 50 m

Ưu điểm từ thiết kế đồng tâm trục động cơ và Bơm dầu truyền nhiệt RY40-25-200

Thiết kế đồng tâm giữa trục động cơ và trục Bơm dầu truyền nhiệt RY40-25-200 giúp hệ truyền động làm việc ổn định, giảm rung động và hạn chế tải trọng bất thường lên các chi tiết quay. Động cơ và bơm được bố trí trên cùng bệ máy, kết nối bằng khớp nối mềm, tạo thành một đường truyền động thẳng từ động cơ tới bánh công tác.

Truyền mô-men ổn định từ động cơ tới bơm

Động cơ 4 kW truyền mô-men qua khớp nối trực tiếp tới trục bơm. Khi trục động cơ và trục RY40-25-200 được căn đồng tâm chính xác, lực truyền qua khớp nối phân bố đều hơn.

Nhờ đó, bánh công tác có thể duy trì chuyển động ổn định ở tốc độ khoảng 2.900 vòng/phút, hạn chế hiện tượng giật, dao động hoặc tải lệch trong hệ truyền động.

Giảm rung động của cụm bơm

Lệch tâm giữa hai trục là một trong những nguyên nhân làm tăng rung động ở bơm ly tâm. Khi hai đầu trục được căn chỉnh đúng, lực hướng kính bất thường tác động lên trục và ổ bi được giảm xuống.

Đối với RY40-25-200, độ đồng tâm tại khu vực khớp nối cần được kiểm soát chặt chẽ, với sai lệch tại vành ngoài khớp nối khoảng không quá 0,1 mm. Căn chỉnh tốt giúp cụm bơm vận hành êm và ổn định hơn.

Hạn chế tải lên hai ổ bi

Trục RY40-25-200 được đỡ bởi hai ổ bi trong thân ổ trục. Nếu trục động cơ và trục bơm lệch nhau, ổ bi phải chịu thêm lực ngoài tải làm việc bình thường.

Thiết kế và lắp đặt đồng tâm giúp giảm lực lệch này, từ đó hạn chế phát nhiệt, mài mòn và độ rơ của ổ bi. Đây là yếu tố quan trọng để duy trì tuổi thọ cụm trục khi bơm vận hành liên tục.

Giảm mài mòn khớp nối

Khớp nối mềm nằm giữa động cơ và bơm có nhiệm vụ truyền mô-men. Khi hai trục đồng tâm, các chấu của khớp nối chịu tải tương đối đồng đều.

Ngược lại, lệch tâm kéo dài có thể làm khớp nối liên tục chịu biến dạng trong mỗi vòng quay, dẫn đến mài mòn nhanh. Vì vậy, căn đồng tâm giúp khớp nối làm việc đúng chức năng và kéo dài thời gian sử dụng.

Bảo vệ bộ làm kín quanh trục

Độ đồng tâm của trục cũng ảnh hưởng trực tiếp đến packing và phớt dầu tại khu vực làm kín. Khi trục quay lệch hoặc rung mạnh, khe hở quanh trục thay đổi liên tục, làm bộ chèn mòn không đều và tăng nguy cơ rò dầu.

Trục quay ổn định giúp bề mặt tiếp xúc giữa trục và bộ làm kín đồng đều hơn, qua đó hỗ trợ duy trì khả năng làm kín của Bơm dầu truyền nhiệt RY40-25-200.

Giúp bánh công tác quay ổn định

Bánh công tác được lắp trực tiếp trên trục bơm. Vì vậy, bất kỳ rung động hoặc lệch tâm nào của trục cũng có thể truyền tới bánh công tác.

Khi hệ trục được căn chỉnh tốt, bánh công tác quay ổn định hơn trong thân bơm, giúp duy trì dòng dầu đều và hạn chế nguy cơ các chi tiết quay làm việc trong trạng thái bất thường.

Hạn chế tổn thất cơ khí

Lệch trục làm tăng ma sát tại ổ bi, khớp nối và bộ làm kín, khiến động cơ phải cung cấp thêm công suất để thắng các lực cản không cần thiết.

Thiết kế đồng tâm giúp giảm những tổn thất cơ khí này, cho phép động cơ 4 kW truyền công suất tới bánh công tác hiệu quả hơn. Điều này hỗ trợ RY40-25-200 duy trì điểm làm việc 10 m³/h – 50 m trong điều kiện hệ truyền động ổn định.

Giảm tiếng ồn khi vận hành

Rung động, ổ bi chịu tải lệch và khớp nối làm việc không đều đều có thể tạo tiếng động bất thường. Khi trục động cơ và trục bơm được căn đồng tâm, các nguồn phát sinh tiếng ồn cơ khí này được hạn chế.

Do đó, căn chỉnh đồng tâm là một trong những điều kiện quan trọng giúp RY40-25-200 vận hành êm hơn trong hệ thống dầu truyền nhiệt.

Tăng độ bền và giảm nhu cầu sửa chữa

Lợi ích lớn nhất của thiết kế đồng tâm không nằm ở một chi tiết riêng lẻ mà ở toàn bộ hệ truyền động. Ổ bi, trục, khớp nối, bánh công tác và bộ làm kín đều được giảm tải bất thường khi hai trục được căn chỉnh chính xác.

Nhờ đó, tốc độ hao mòn của các chi tiết có thể được hạn chế, góp phần kéo dài thời gian vận hành giữa các lần bảo dưỡng và giảm nguy cơ hỏng hóc cơ khí.

Ưu điểm từ thiết kế đồng tâm trục động cơ và Bơm dầu truyền nhiệt RY40-25-200 thể hiện rõ ở khả năng giảm rung, giảm tải lên ổ bi, hạn chế mài mòn khớp nối và bộ làm kín, đồng thời giúp bánh công tác quay ổn định.

Khi động cơ và bơm được lắp trên cùng bệ, căn chỉnh đúng tâm và duy trì sai lệch khớp nối trong giới hạn cho phép, hệ truyền động của RY40-25-200 có thể hoạt động ổn định hơn ở tốc độ 2.900 vòng/phút, góp phần nâng cao độ bền và độ tin cậy của toàn bộ cụm bơm.

Nguyên tắc dịch chuyển dòng môi chất trong Bơm dầu truyền nhiệt RY40-25-200

Bơm dầu truyền nhiệt RY40-25-200 thực hiện quá trình dịch chuyển môi chất dựa trên nguyên lý bơm ly tâm. Dầu truyền nhiệt được đưa vào tâm bánh công tác theo hướng trục, nhận năng lượng từ bánh công tác đang quay, sau đó chuyển động ra phía ngoài và được dẫn đến cửa xả. Quá trình này diễn ra liên tục để tạo dòng tuần hoàn dầu nóng trong hệ thống.

Môi chất đi vào bơm theo hướng trục

Dòng dầu truyền nhiệt từ đường ống hút đi vào cửa hút của RY40-25-200 theo hướng trục. Môi chất được dẫn trực tiếp về khu vực trung tâm của bánh công tác, nơi có áp suất thấp hơn so với khu vực phía ngoài bánh công tác khi bơm đang hoạt động.

Việc bố trí cửa hút theo hướng trục giúp dòng dầu đi tương đối trực tiếp vào mắt bánh công tác trước khi bắt đầu nhận năng lượng.

Bánh công tác tiếp nhận và dẫn dòng dầu

Khi động cơ hoạt động, trục bơm làm bánh công tác quay với tốc độ khoảng 2.900 vòng/phút. Dầu đi vào tâm bánh công tác và tiếp tục chuyển động trong các rãnh được hình thành giữa các cánh.

Các cánh quay truyền cơ năng cho dầu, làm vận tốc của môi chất tăng lên. Đây là giai đoạn quyết định quá trình chuyển từ dòng dầu có áp suất thấp tại cửa hút thành dòng dầu mang năng lượng lớn hơn ở phía ngoài bánh công tác.

Dầu dịch chuyển từ tâm ra mép ngoài bánh công tác

Khi bánh công tác quay, dầu được dẫn từ vùng tâm ra vùng có bán kính lớn hơn. Hướng dịch chuyển của môi chất vì vậy thay đổi từ hướng trục tại cửa hút sang hướng xuyên tâm trong bánh công tác.

Dầu càng tiến gần mép ngoài bánh công tác càng nhận thêm năng lượng từ chuyển động quay. Sau khi đi hết rãnh cánh, môi chất rời bánh công tác với vận tốc tương đối cao.

Thân bơm thu gom dòng dầu

Dầu rời bánh công tác không đi trực tiếp vào đường ống mà trước tiên được thu nhận trong khoang của thân bơm. Kết cấu phần thủy lực có nhiệm vụ tập trung dòng môi chất từ vùng ngoại vi bánh công tác và dẫn về cửa đẩy.

Trong quá trình này, một phần động năng của dòng dầu được chuyển thành áp năng. Nhờ đó, dầu có đủ năng lượng để tiếp tục đi qua hệ thống đường ống phía sau bơm.

Dòng môi chất được chuyển sang cửa xả

Sau khi được thu gom trong thân bơm, dầu được dẫn đến cửa xả hướng lên theo phương xuyên tâm. Từ cửa xả, dòng dầu nóng tiếp tục di chuyển qua đường ống đến lò dầu, bộ trao đổi nhiệt, áo gia nhiệt hoặc các thiết bị sử dụng nhiệt khác tùy theo cấu hình hệ thống.

Như vậy, hướng dịch chuyển cơ bản của môi chất trong RY40-25-200 có thể hình dung theo trình tự:

Đường hút → cửa hút hướng trục → tâm bánh công tác → rãnh cánh → mép ngoài bánh công tác → thân bơm → cửa xả → đường ống hệ thống.

Sự chênh lệch áp suất duy trì dòng dầu liên tục

Khi dầu liên tục bị đưa ra khỏi khu vực tâm bánh công tác, vùng áp suất thấp được duy trì tại cửa hút. Dầu từ đường ống phía trước vì vậy tiếp tục đi vào bơm để thay thế lượng dầu vừa được đẩy ra ngoài.

Quá trình hút vào và đẩy ra diễn ra đồng thời khi bánh công tác quay. Đây là nguyên tắc giúp RY40-25-200 tạo dòng môi chất liên tục, thay vì hút và đẩy theo từng chu kỳ riêng biệt.

Dịch chuyển môi chất tạo lưu lượng 10 m³/h

Tại điểm làm việc tương ứng, quá trình dịch chuyển liên tục qua bánh công tác giúp Bơm dầu truyền nhiệt RY40-25-200 đạt lưu lượng 10 m³/h và cột áp 50 m.

Lưu lượng thể hiện lượng dầu được đưa qua bơm trong một đơn vị thời gian, còn cột áp thể hiện mức năng lượng mà bơm cung cấp để dòng dầu vượt qua trở lực của đường ống và thiết bị trong hệ thống.

Nguyên tắc dịch chuyển dòng môi chất trong Bơm dầu truyền nhiệt RY40-25-200 bắt đầu từ việc dầu đi vào tâm bánh công tác theo hướng trục. Bánh công tác quay truyền năng lượng cho dầu và đưa môi chất từ tâm ra phía ngoài. Dòng dầu sau đó được thân bơm thu gom, tăng áp và dẫn đến cửa xả để tiếp tục lưu thông trong hệ thống.

Sự dịch chuyển liên tục theo chu trình hút dầu – truyền năng lượng – đưa dầu ra ngoài – tăng áp – đẩy dầu vào đường ống giúp RY40-25-200 duy trì ổn định dòng dầu truyền nhiệt với lưu lượng 10 m³/h và cột áp 50 m trong điều kiện vận hành phù hợp.
