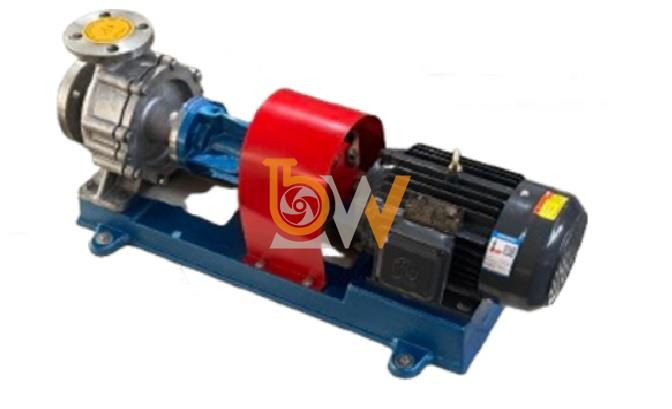

Bơm dầu truyền nhiệt RY50-32-200A góp phần duy trì áp suất ổn định trong toàn hệ thống thông qua khả năng tạo cột áp 32 m tại lưu lượng 16 m³/h, với tốc độ quay khoảng 2.900 vòng/phút. Trong vòng tuần hoàn dầu nóng, bơm liên tục truyền năng lượng cho môi chất để dầu vượt qua trở lực của đường ống, van và thiết bị trao đổi nhiệt, từ đó duy trì trạng thái dòng chảy ổn định khi hệ thống được thiết kế đúng với đặc tính của bơm.
Thông số quan trọng nhất khi đánh giá khả năng duy trì áp lực của RY50-32-200A là cột áp 32 m.
Cột áp thể hiện mức năng lượng mà bơm truyền cho dầu truyền nhiệt. Năng lượng này được sử dụng để khắc phục tổn thất phát sinh khi dầu đi qua toàn bộ vòng tuần hoàn.
Ở điểm thiết kế, RY50-32-200A đạt:
Lưu lượng 16 m³/h – Cột áp 32 m – Tốc độ 2.900 vòng/phút.
Khi tổng trở lực của hệ thống phù hợp với điểm làm việc này, bơm có thể duy trì dòng dầu ổn định trong quá trình vận hành.
RY50-32-200A hoạt động theo nguyên lý ly tâm. Động cơ 4 kW truyền chuyển động qua khớp nối đến trục và bánh công tác.
Khi bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút, dầu đi vào khu vực tâm bánh công tác, nhận năng lượng rồi được đưa ra phía ngoài và dẫn đến cửa xả.
Quá trình này diễn ra liên tục:
Dầu vào bơm → bánh công tác truyền năng lượng → hình thành cột áp → dầu đi qua hệ thống → trở về cửa hút bơm.
Nhờ chu trình liên tục đó, RY50-32-200A tạo điều kiện duy trì áp lực cần thiết cho vòng dầu nóng.
Trong một hệ thống dầu truyền nhiệt, áp lực do bơm tạo ra không chỉ phục vụ một đoạn đường ống.
Dòng dầu phải vượt qua nhiều thành phần gây tổn thất như đường ống, co cút, van điều khiển, bộ trao đổi nhiệt và các thiết bị sử dụng nhiệt.
Cột áp 32 m của RY50-32-200A được sử dụng để bù cho những tổn thất này. Khi bơm được lựa chọn đúng, dầu vẫn có thể tiếp tục tuần hoàn sau khi đi qua nhiều thiết bị thay vì lưu lượng suy giảm quá mức.
Đây chính là ý nghĩa của khả năng duy trì áp lực dòng chảy trong toàn hệ thống.
Không nên đánh giá khả năng tạo áp của RY50-32-200A chỉ dựa trên cột áp 32 m.
Áp lực và lưu lượng của bơm có quan hệ trực tiếp với điểm làm việc thực tế. Giá trị thiết kế của model là 16 m³/h tại 32 m cột áp.
Nếu hệ thống có trở lực thay đổi, điểm làm việc của bơm cũng sẽ thay đổi theo đường đặc tính.
Do đó, muốn RY50-32-200A duy trì trạng thái áp lực ổn định, tổng trở lực đường ống phải được tính toán phù hợp thay vì chỉ lựa chọn bơm theo một thông số riêng lẻ.
Tốc độ quay của bánh công tác ảnh hưởng trực tiếp đến khả năng tạo lưu lượng và cột áp.
RY50-32-200A hoạt động ở khoảng 2.900 vòng/phút. Khi tốc độ động cơ ổn định và chiều quay đúng, bánh công tác có điều kiện duy trì mức năng lượng truyền cho dầu theo đặc tính thiết kế.
Nếu tốc độ giảm bất thường, cột áp và lưu lượng cũng có thể giảm theo, khiến áp lực trong vòng tuần hoàn không còn đạt yêu cầu.
Vì vậy, duy trì trạng thái hoạt động ổn định của động cơ là một yếu tố quan trọng đối với khả năng giữ áp của hệ thống.
Khả năng duy trì áp lực phía xả phụ thuộc trước hết vào điều kiện cấp dầu cho cửa hút.
Nếu cửa hút thiếu dầu, có không khí lọt vào hoặc bộ lọc bị tắc, lượng môi chất đi vào bánh công tác sẽ giảm. Khi đó, bơm khó duy trì lưu lượng và cột áp ổn định.
Vì vậy, khi vận hành RY50-32-200A cần mở hoàn toàn van hút và bảo đảm đường hút thông thoáng.
Không nên điều chỉnh lưu lượng bằng cách bóp van hút bởi điều này có thể tạo điều kiện hút bất lợi và làm dòng chảy mất ổn định.
Khi khởi động, van hút được mở hoàn toàn trong khi van xả ban đầu đóng. Sau khi động cơ đạt tốc độ và áp suất ổn định, van xả được mở từ từ để đưa bơm về điểm làm việc yêu cầu.
Không nên để RY50-32-200A chạy với van xả đóng quá 3 phút.
Việc điều chỉnh từ từ ở phía xả giúp hệ thống chuyển sang trạng thái tuần hoàn ổn định thay vì thay đổi lưu lượng và áp lực một cách đột ngột.
Một yếu tố quan trọng để RY50-32-200A duy trì trạng thái thủy lực ổn định là không để lưu lượng quá thấp trong thời gian dài.
Dòng RY không nên vận hành dưới 30% lưu lượng thiết kế.
Với RY50-32-200A:
16 m³/h × 30% = 4,8 m³/h.
Do đó, lưu lượng qua bơm không nên duy trì kéo dài dưới khoảng 4,8 m³/h.
Nếu hệ thống thường xuyên yêu cầu lượng dầu nhỏ hơn, có thể cần đường bypass hoặc lựa chọn giải pháp điều khiển phù hợp để vẫn duy trì dòng tuần hoàn qua bơm.
Khả năng duy trì áp lực không chỉ phụ thuộc vào bản thân RY50-32-200A mà còn liên quan trực tiếp đến hệ thống đường ống.
Đường hút và đường xả cần được bố trí hợp lý, hạn chế trở lực không cần thiết và có giá đỡ độc lập.
Bộ lọc đường hút cũng phải được kiểm tra định kỳ để tránh tình trạng tắc nghẽn làm thay đổi điều kiện hút của bơm.
Khi trở lực hệ thống không biến động bất thường, điểm làm việc của RY50-32-200A cũng có điều kiện ổn định hơn.
Trong quá trình vận hành, áp suất cửa xả là một trong những thông số cần được theo dõi thường xuyên.
Nếu áp suất giảm bất thường, có thể cần kiểm tra tình trạng tắc bánh công tác, tốc độ quay, chiều quay, lượng dầu cấp vào cửa hút hoặc rò rỉ trên hệ thống.
Nếu áp suất và tải bơm thay đổi mạnh so với trạng thái bình thường, không nên tiếp tục vận hành mà chưa xác định nguyên nhân.
Theo dõi áp suất giúp người vận hành nhận biết sớm sự thay đổi của điểm làm việc.
Khi nói RY50-32-200A duy trì áp suất ổn định trong toàn hệ thống, cần hiểu đúng rằng bơm cung cấp cột áp và dòng chảy, chứ bản thân bơm không phải một bộ điều khiển áp suất tự động.
Áp suất thực tế còn phụ thuộc vào:
Đặc tính bơm + trở lực đường ống + độ mở van + lưu lượng + trạng thái thiết bị trao đổi nhiệt.
Nếu nhà máy yêu cầu áp suất được giữ chính xác tại một giá trị trong khi nhu cầu sử dụng thay đổi liên tục, hệ thống còn cần phương án điều khiển phù hợp.
Giá trị của RY50-32-200A là cung cấp nền tảng thủy lực ổn định để hệ thống thực hiện chức năng đó.
Bơm dầu truyền nhiệt RY50-32-200A duy trì áp suất ổn định trong toàn hệ thống thông qua khả năng liên tục truyền năng lượng cho dầu và tạo cột áp 32 m tại lưu lượng 16 m³/h. Bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút giúp dầu vượt qua trở lực của đường ống, van và thiết bị trao đổi nhiệt để duy trì vòng tuần hoàn.
Khả năng giữ trạng thái thủy lực ổn định đạt hiệu quả tốt nhất khi đường hút luôn đủ dầu, van hút mở hoàn toàn, điểm làm việc gần 16 m³/h – 32 m và lưu lượng không giảm kéo dài dưới khoảng 4,8 m³/h.
Như vậy, vai trò nổi bật của RY50-32-200A không phải tạo áp suất càng cao càng tốt mà là tạo cột áp phù hợp và duy trì dòng dầu ổn định để toàn bộ hệ thống truyền nhiệt hoạt động liên tục theo đúng điểm thiết kế.
Bơm dầu truyền nhiệt RY50-32-200A có thể được ứng dụng trong ngành chế biến gỗ và sản xuất ván với nhiệm vụ chính là tuần hoàn dầu tải nhiệt cho các thiết bị cần gia nhiệt. Trong những dây chuyền sử dụng hệ thống dầu nóng, bơm đưa dầu từ nguồn gia nhiệt tới thiết bị sản xuất, sau đó đưa dầu quay trở lại để tiếp tục nhận nhiệt, hình thành một vòng tuần hoàn liên tục.
Với lưu lượng 16 m³/h, cột áp 32 m, động cơ 4 kW và tốc độ 2.900 vòng/phút, RY50-32-200A phù hợp với các hệ thống dầu truyền nhiệt có yêu cầu thủy lực tương ứng trong nhà máy chế biến gỗ.
Trong ngành chế biến gỗ, RY50-32-200A không trực tiếp bơm gỗ, keo hay nguyên liệu sản xuất ván. Chức năng phù hợp của thiết bị là bơm tuần hoàn dầu truyền nhiệt.
Một vòng tuần hoàn cơ bản có thể hình dung:
Thiết bị gia nhiệt dầu → RY50-32-200A → thiết bị sử dụng nhiệt → đường dầu hồi → thiết bị gia nhiệt.
Bơm liên tục tạo dòng chảy để dầu nóng mang nhiệt từ nguồn gia nhiệt tới khu vực sản xuất. Sau khi truyền một phần nhiệt, dầu quay trở lại để được gia nhiệt lại.
Trong dây chuyền sản xuất ván có công đoạn ép nhiệt, các bề mặt ép cần được duy trì ở nhiệt độ phù hợp với yêu cầu công nghệ.
Nếu hệ thống ép sử dụng dầu tải nhiệt, RY50-32-200A có thể đảm nhiệm việc tuần hoàn dầu nóng tới các đường dẫn nhiệt của thiết bị.
Dòng dầu liên tục giúp nhiệt lượng được vận chuyển từ nguồn gia nhiệt đến bàn ép hoặc bộ phận trao đổi nhiệt. Nhờ đó, thiết bị có điều kiện duy trì nguồn nhiệt ổn định trong suốt chu kỳ ép.
Vai trò của bơm ở đây không phải tạo nhiệt mà là vận chuyển nhiệt thông qua dầu tải nhiệt.
Một số hệ thống sấy gỗ hoặc vật liệu gỗ sử dụng dầu tải nhiệt làm nguồn cung cấp nhiệt gián tiếp.
Trong cấu hình này, RY50-32-200A có thể đưa dầu nóng từ thiết bị gia nhiệt tới bộ trao đổi nhiệt của hệ thống sấy.
Tại bộ trao đổi nhiệt, nhiệt lượng từ dầu được truyền sang môi trường sấy, sau đó dầu trở về nguồn gia nhiệt.
Quá trình tuần hoàn liên tục giúp hệ thống có điều kiện duy trì nguồn nhiệt cần thiết cho quá trình làm giảm độ ẩm của nguyên liệu gỗ.
RY50-32-200A đạt lưu lượng 16 m³/h tại điểm làm việc công bố.
Trong một vòng tuần hoàn dầu nóng, lưu lượng quyết định lượng môi chất có thể đi qua hệ thống trong một khoảng thời gian nhất định.
Khi lưu lượng phù hợp với thiết kế của dây chuyền, dầu nóng được thay mới liên tục tại các bề mặt trao đổi nhiệt. Điều này hỗ trợ việc vận chuyển nhiệt đều đặn giữa nguồn gia nhiệt và thiết bị sản xuất.
Đối với dây chuyền sản xuất ván vận hành liên tục, khả năng duy trì dòng dầu ổn định có ý nghĩa quan trọng đối với tính liên tục của quá trình gia nhiệt.
Nhà máy chế biến gỗ có thể sử dụng mạng dầu truyền nhiệt gồm nhiều đường ống, van, đoạn đổi hướng và thiết bị trao đổi nhiệt.
Những thành phần này tạo ra trở lực mà dòng dầu phải vượt qua.
Cột áp 32 m của RY50-32-200A cung cấp năng lượng cho dầu lưu thông trong một hệ thống có tổng trở lực phù hợp với đặc tính của bơm.
Do đó, hai thông số 16 m³/h và 32 m phải được xem xét đồng thời khi lựa chọn RY50-32-200A cho dây chuyền sản xuất ván.
RY50-32-200A sử dụng động cơ 4 kW, truyền chuyển động thông qua khớp nối mềm tới trục và bánh công tác.
Khi bánh công tác quay ở khoảng 2.900 vòng/phút, dầu đi vào vùng tâm bánh công tác, nhận năng lượng và được đưa tới cửa xả.
Quá trình truyền năng lượng có thể mô tả:
Động cơ 4 kW → khớp nối → trục → bánh công tác → dầu tải nhiệt.
Nhờ quá trình này, bơm tạo lưu lượng và cột áp cần thiết để duy trì vòng dầu nóng cho thiết bị chế biến gỗ.
Đối với công đoạn ép nhiệt, sự ổn định của nguồn nhiệt có thể ảnh hưởng đến tính đồng đều của quá trình sản xuất.
Nếu lưu lượng dầu nóng thay đổi lớn, lượng nhiệt truyền tới thiết bị cũng có thể không ổn định.
RY50-32-200A giúp duy trì dầu lưu thông liên tục trong hệ thống. Khi bơm và mạng đường ống được lựa chọn đúng, khả năng cấp nhiệt tới thiết bị có điều kiện ổn định hơn giữa các chu kỳ sản xuất.
Điều này đặc biệt có ý nghĩa với dây chuyền cần duy trì nhiệt liên tục trong thời gian dài.
Một hệ thống dầu truyền nhiệt trong nhà máy có thể cấp nhiệt cho nhiều thiết bị hoặc nhiều vùng gia nhiệt khác nhau.
RY50-32-200A tạo dòng dầu chính từ nguồn nhiệt tới hệ thống phân phối. Sau đó, dầu có thể được chia tới các nhánh theo thiết kế của dây chuyền.
Với cột áp 32 m, bơm có khả năng hỗ trợ dòng dầu vượt qua trở lực của mạng phân phối nếu toàn bộ hệ thống được tính toán phù hợp.
Nhờ đó, nguồn nhiệt trung tâm có thể được khai thác để phục vụ nhiều vị trí trong dây chuyền chế biến gỗ.
Dòng RY được thiết kế cho môi chất có nhiệt độ tối đa tới 350°C, với điều kiện chất lỏng có tính ăn mòn yếu và không chứa hạt rắn.
Đây là một đặc điểm phù hợp với các hệ thống dầu tải nhiệt công nghiệp.
Tuy nhiên, mức 350°C là giới hạn nhiệt độ môi chất của dòng bơm, không phải nhiệt độ bắt buộc khi sử dụng trong sản xuất ván. Nhiệt độ vận hành thực tế phải được lựa chọn theo yêu cầu của thiết bị ép, thiết bị sấy, loại dầu tải nhiệt và quy trình sản xuất cụ thể.
RY50-32-200A thuộc dòng bơm có thiết kế tản nhiệt tự nhiên, thay cho phương án làm mát bằng nước truyền thống.
Điều này giúp giảm nhu cầu bố trí thêm đường cấp nước, đường hồi nước và các phụ kiện làm mát riêng cho cụm bơm.
Trong nhà máy chế biến gỗ có nhiều thiết bị và hệ thống đường ống, việc giảm các đường phụ trợ giúp khu vực đặt bơm gọn hơn và thuận tiện cho bảo dưỡng.
Các dây chuyền sản xuất ván thường cần nguồn nhiệt duy trì trong suốt thời gian sản xuất.
Nếu vòng dầu nóng bị gián đoạn, thiết bị sử dụng nhiệt có thể phải chờ phục hồi nhiệt độ trước khi tiếp tục hoạt động.
RY50-32-200A góp phần hạn chế tình trạng này bằng cách duy trì dầu tải nhiệt lưu thông liên tục khi bơm được vận hành đúng điều kiện.
Nhờ đó, hệ thống nhiệt có thể đáp ứng tốt hơn yêu cầu vận hành liên tục của dây chuyền.
Đây là điểm cần phân biệt rõ khi ứng dụng RY50-32-200A trong ngành sản xuất ván.
Dòng RY được thiết kế cho môi chất nhiệt độ cao, ăn mòn yếu và không chứa hạt rắn. Vì vậy, không nên mặc định sử dụng model này để bơm trực tiếp:
Ứng dụng đúng trọng tâm của RY50-32-200A trong ngành gỗ là tuần hoàn dầu tải nhiệt phục vụ các thiết bị cần gia nhiệt.
RY50-32-200A có điểm làm việc công bố 16 m³/h – 32 m. Vì vậy, trước khi lựa chọn cho máy ép, hệ thống sấy hoặc vòng dầu nóng của nhà máy, cần xác định lưu lượng yêu cầu và tổng tổn thất áp suất của đường ống.
Nếu hệ thống yêu cầu tương ứng với đặc tính này, bơm có thể hoạt động trong vùng phù hợp và duy trì quá trình tuần hoàn ổn định.
Không nên chỉ lựa chọn bơm theo nhiệt độ dầu mà bỏ qua lưu lượng và cột áp của toàn hệ thống.
Ứng dụng Bơm dầu truyền nhiệt RY50-32-200A trong ngành chế biến gỗ và sản xuất ván tập trung chủ yếu vào nhiệm vụ tuần hoàn dầu nóng cho các thiết bị sử dụng nhiệt. Trong những dây chuyền có hệ thống dầu tải nhiệt, bơm có thể phục vụ các công đoạn như gia nhiệt thiết bị ép, cấp nhiệt cho hệ thống sấy và phân phối dầu nóng tới các khu vực trao đổi nhiệt.
Với lưu lượng 16 m³/h, cột áp 32 m, động cơ 4 kW và tốc độ 2.900 vòng/phút, RY50-32-200A có khả năng tạo dòng dầu tuần hoàn liên tục trong hệ thống có yêu cầu tương ứng.
Giá trị chính của RY50-32-200A đối với nhà máy sản xuất ván nằm ở việc duy trì dòng môi chất mang nhiệt ổn định, qua đó hỗ trợ thiết bị ép và các công đoạn gia nhiệt làm việc liên tục hơn. Khi được lựa chọn đúng theo yêu cầu thủy lực của dây chuyền, đây là model phù hợp để đảm nhiệm vòng tuần hoàn dầu truyền nhiệt trong lĩnh vực chế biến gỗ.
