Bơm lắp thẳng trục đứng model ISG40-160, IRG40-160 2.2 kw

Đặc điểm chịu nhiệt của Bơm lắp thẳng trục đứng model ISG40-160, IRG40-160

Vật liệu cấu tạo chịu nhiệt

Bơm ISG40-160 và IRG40-160 được chế tạo từ vật liệu chuyên dụng có khả năng chịu nhiệt cao, bao gồm:

• Thân bơm: làm bằng gang đúc chịu nhiệt hoặc thép không gỉ, giúp giữ độ bền cơ học khi tiếp xúc với môi chất có nhiệt độ cao (lên đến 120°C).

• Cánh bơm: thường làm bằng gang hợp kim hoặc thép không gỉ, đảm bảo không bị biến dạng khi quay ở tốc độ cao trong môi trường nóng.

• Trục bơm: sử dụng thép không gỉ tôi luyện, vừa chống ăn mòn vừa chịu được tải trọng và nhiệt độ tăng cao trong thời gian dài.

Phớt cơ khí chịu nhiệt

Bơm sử dụng phớt cơ khí chất lượng cao có khả năng làm việc ổn định trong môi trường nhiệt độ lên đến 120°C hoặc hơn, tùy phiên bản:

• Vật liệu phớt: Silicon carbide – Ceramic hoặc Silicon carbide – Silicon carbide.

• Gioăng làm kín: sử dụng cao su chịu nhiệt như EPDM hoặc Viton, không bị phá vỡ cấu trúc khi tiếp xúc với nước nóng hoặc hơi nước.

Động cơ chịu nhiệt gián tiếp

Dù động cơ không tiếp xúc trực tiếp với môi chất, nhưng bơm được thiết kế có cơ chế tản nhiệt tốt, giúp ngăn nhiệt lan truyền ngược từ buồng bơm về động cơ. Động cơ thường đạt cấp cách nhiệt Class F (chịu đến 155°C), cho phép làm việc liên tục trong điều kiện môi trường nóng.

Khả năng làm việc với môi chất nhiệt độ cao

Bơm ISG40-160, IRG40-160 có thể vận hành ổn định với các môi chất:

• Nước nóng đến 80–100°C trong điều kiện tiêu chuẩn.

• Tùy chọn chịu nhiệt đến 120°C nếu lắp đặt phớt và gioăng chịu nhiệt chuyên dụng.

• Phù hợp với hệ thống tuần hoàn nước nóng, hệ HVAC, sưởi ấm trung tâm, hoặc các quy trình sản xuất công nghiệp cần bơm nước ở nhiệt độ cao.

Hạn chế biến dạng nhiệt và duy trì hiệu suất

Cấu trúc buồng bơm được thiết kế hạn chế giãn nở không đồng đều giữa các bộ phận. Sự kết hợp giữa vật liệu kim loại chịu nhiệt và thiết kế đồng trục giúp bơm:

• Duy trì độ chính xác và kín khít cao khi nhiệt độ thay đổi.

• Giảm nguy cơ nứt vỡ, rò rỉ hoặc giảm hiệu suất khi bơm nước nóng trong thời gian dài.

Bơm lắp thẳng trục đứng model ISG40-160, IRG40-160 có khả năng chịu nhiệt vượt trội nhờ vật liệu chuyên dụng, phớt cơ khí cao cấp và cấu trúc chống truyền nhiệt ngược hiệu quả. Đây là lựa chọn lý tưởng cho các hệ thống yêu cầu vận hành ổn định với môi chất nhiệt độ cao, vừa đảm bảo hiệu suất, vừa kéo dài tuổi thọ thiết bị trong các điều kiện khắt khe.

Nguyên tắc tạo áp suất Bơm lắp thẳng trục đứng model ISG40-160, IRG40-160

Cơ sở vận hành của bơm ly tâm trục đứng

Bơm ISG40-160 và IRG40-160 là bơm ly tâm trục đứng, hoạt động dựa trên nguyên lý lực ly tâm sinh ra từ cánh bơm quay với tốc độ cao. Năng lượng cơ học do động cơ tạo ra được truyền tới trục bơm, từ đó cánh bơm quay nhanh tạo áp lực, làm dịch chuyển chất lỏng từ đầu hút sang đầu xả.

Quá trình hút và tạo áp

Hút chất lỏng vào tâm cánh bơm

Khi bơm bắt đầu hoạt động:

• Cánh bơm quay, tạo ra một vùng áp suất thấp tại tâm cánh (vị trí mắt hút)

• Chênh lệch áp suất giữa đầu hút và môi trường bên ngoài khiến chất lỏng từ đường ống hút tự động tràn vào bơm

Lưu ý: để quá trình hút diễn ra hiệu quả, khoang bơm phải được mồi đầy nước trước khi vận hành.

Tạo lực ly tâm đẩy chất lỏng ra ngoài

Khi chất lỏng vào đến tâm cánh bơm:

• Lực ly tâm đẩy chất lỏng từ tâm cánh ra mép cánh với vận tốc cao

• Dòng chất lỏng được dẫn vào khoang vỏ xoắn (volute), nơi vận tốc này được chuyển đổi thành áp suất

Đây chính là cơ chế chính giúp tăng áp lực đầu ra của bơm.

Vai trò của cấu trúc thẳng trục đứng

Bơm ISG40-160 và IRG40-160 có thiết kế thẳng trục đứng:

• Đầu hút và đầu xả nằm trên cùng trục dọc, hướng đối diện nhau

• Thiết kế này giúp:

  • Dòng chảy đi theo hướng tuyến tính, ít tổn thất áp

  • Tăng hiệu quả truyền động, giảm dao động

  • Phù hợp lắp đặt trong không gian hẹp như phòng kỹ thuật, giếng kỹ thuật

Các yếu tố ảnh hưởng đến quá trình tạo áp

Tốc độ quay của trục bơm

• Tốc độ càng cao, năng lượng ly tâm càng lớn, từ đó áp suất đầu ra càng cao

• Tuy nhiên cần đúng với thông số kỹ thuật để tránh quá tải

Hình dạng và kích thước cánh bơm

• Cánh được thiết kế uốn cong dạng hướng tâm hoặc hỗn hợp, tối ưu hóa lực ly tâm

• Số lượng và đường kính cánh cũng ảnh hưởng trực tiếp đến lưu lượng và cột áp

Thiết kế vỏ bơm (volute)

• Vỏ dạng xoắn ốc giúp chuyển hóa vận tốc thành áp suất hiệu quả

• Khoang phân phối đều lực tác động, giảm nhiễu dòng

Điều kiện lắp đặt

• Nếu đầu hút bị rò khí hoặc không có mồi, bơm sẽ không tạo áp do hiện tượng cavitation

• Lắp sai chiều quay hoặc đấu sai điện áp cũng làm giảm áp lực đầu ra

Nguyên tắc tạo áp suất của bơm lắp thẳng trục đứng ISG40-160, IRG40-160 dựa vào việc gia tăng vận tốc chất lỏng bằng lực ly tâm, sau đó chuyển hóa thành áp lực thông qua thiết kế cơ khí tối ưu. Thiết kế trục đứng – hút xả thẳng hàng giúp duy trì dòng chảy ổn định, hạn chế tổn thất áp suất và phù hợp với nhiều hệ thống kỹ thuật dân dụng và công nghiệp có không gian hạn chế.

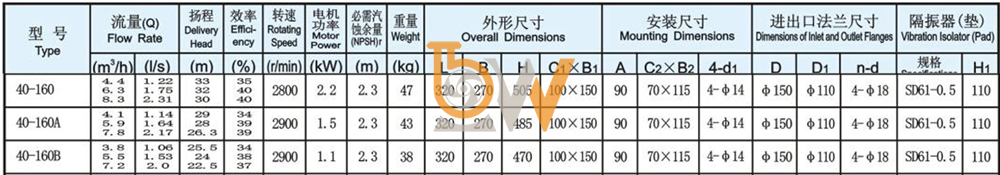

Thông số kỹ thuật và kích thước bơm ly tâm trục đứng ISG40-160

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm ly tâm trục đứng ISG40-160

Đường cong hiệu suất bơm ly tâm trục đứng ISG40-160

Cấu trúc bơm chịu nhiệt độ cao bơm ly tâm trục đứng ISG40-160

Phụ kiện và kích thước lắp đặt bơm ly tâm trục đứng ISG40-160

Phương thức lắp đặt bơm ly tâm trục đứng ISG40-160
