Bơm dầu truyền nhiệt RY65-40-200A dễ dàng tháo lắp và thay thế phụ tùng nhờ cấu tạo được chia thành các cụm rõ ràng như thân bơm, nắp bơm, cánh bơm, trục, cụm ổ bi, bộ phận làm kín và khớp nối. Thiết kế này giúp quá trình bảo dưỡng, kiểm tra và thay thế chi tiết thuận tiện hơn.
RY65-40-200A có kết cấu cơ khí tương đối trực quan. Các bộ phận chính được bố trí theo từng cụm, giúp kỹ thuật viên dễ xác định vị trí cần tháo khi kiểm tra hoặc sửa chữa.
Nhờ đó, không phải tháo toàn bộ hệ thống khi chỉ cần kiểm tra cánh bơm, vòng bi, trục hoặc bộ phận làm kín.
Theo hướng dẫn của dòng RY, quá trình tháo bơm được thực hiện theo từng bước.
Sau khi xả hết môi chất trong thân bơm, kỹ thuật viên có thể tháo động cơ khỏi bệ, tháo khớp nối, tháo nắp bơm cùng cụm rotor và ổ bi ra khỏi thân bơm.
Tiếp theo, các chi tiết như đai ốc cánh bơm, cánh bơm, vòng làm kín, packing, trục và vòng bi có thể được tháo riêng để kiểm tra.
Cánh bơm được cố định trên trục bằng đai ốc. Khi cần bảo dưỡng, có thể tháo đai ốc để lấy cánh bơm ra khỏi trục.
Điều này thuận tiện khi cần kiểm tra cánh bơm bị mòn, tắc hoặc hư hỏng. Trục cũng có thể được tháo khỏi thân ổ bi để kiểm tra tình trạng cong, mòn hoặc các vị trí tiếp xúc với vòng bi.
RY65-40-200A sử dụng hai bộ vòng bi đỡ rotor.
Khi tháo nắp ổ bi và thân ổ bi, kỹ thuật viên có thể tiếp cận các vòng bi để vệ sinh, kiểm tra hoặc thay mới khi cần thiết.
Đây là ưu điểm quan trọng vì vòng bi là chi tiết cần được bảo dưỡng định kỳ khi bơm làm việc liên tục ở tốc độ cao.
Hệ thống làm kín của dòng RY gồm packing seal và phớt dầu chịu nhiệt.
Các chi tiết này có thể được tháo riêng khỏi khu vực làm kín của nắp bơm để kiểm tra và thay thế khi bị mòn hoặc xuất hiện rò rỉ bất thường.
Việc không phải thay cả cụm bơm giúp giảm chi phí sửa chữa và rút ngắn thời gian bảo trì.
Theo hướng dẫn kỹ thuật, quá trình lắp lại RY65-40-200A được thực hiện theo trình tự ngược với quá trình tháo.
Trước khi lắp, cần kiểm tra tình trạng từng phụ tùng. Nếu chi tiết bị hư hỏng hoặc mòn vượt mức cho phép thì cần thay mới trước khi hoàn thiện cụm bơm.
Cách bố trí này giúp quá trình sửa chữa có tính hệ thống và hạn chế nhầm lẫn khi lắp ráp.
Khả năng tháo lắp thuận tiện giúp doanh nghiệp chủ động hơn trong công tác bảo dưỡng RY65-40-200A.
Các chi tiết thường cần kiểm tra như vòng bi, phớt, packing, cánh bơm và trục đều có thể tiếp cận theo trình tự tháo rõ ràng. Điều này giúp giảm thời gian dừng máy khi cần thay thế phụ tùng.
Bơm dầu truyền nhiệt RY65-40-200A dễ dàng tháo lắp và thay thế phụ tùng nhờ cấu tạo chia thành từng cụm, trình tự tháo rõ ràng và khả năng tiếp cận thuận tiện các chi tiết quan trọng.
Cánh bơm, trục, vòng bi, packing và phớt dầu đều có thể được kiểm tra hoặc thay thế riêng khi cần. Nhờ đó, RY65-40-200A thuận tiện cho bảo dưỡng định kỳ, giúp rút ngắn thời gian sửa chữa và hỗ trợ duy trì hoạt động ổn định của hệ thống tuần hoàn dầu nóng.
Bơm dầu truyền nhiệt RY65-40-200A tối ưu kích thước nhờ kết cấu tản nhiệt gió nhờ áp dụng nguyên lý tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Cách thiết kế này giúp giảm số lượng đường ống và thiết bị phụ trợ, từ đó làm cụm bơm gọn hơn và thuận tiện hơn khi bố trí trong hệ thống dầu truyền nhiệt.

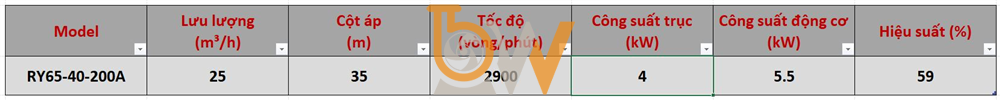

Với thông số sử dụng gồm lưu lượng 25 m³/h, cột áp 35 m, tốc độ quay 2900 vòng/phút và công suất 5,5 kW, RY65-40-200A vừa đảm nhiệm nhiệm vụ tuần hoàn dầu nóng vừa giữ được kết cấu tương đối gọn cho khu vực lắp đặt.
Điểm quan trọng nhất của thiết kế RY65-40-200A là sử dụng tản nhiệt tự nhiên qua không khí.
Nhiệt từ khu vực thân bơm được truyền ra các phần kim loại bên ngoài rồi giải phóng vào môi trường xung quanh. Nhờ đó, bơm không cần bố trí thêm một mạch nước làm mát riêng như một số kết cấu bơm dầu nóng truyền thống.
Việc loại bỏ hệ thống nước làm mát giúp giảm đáng kể các thành phần phụ trợ xung quanh bơm.
Nếu sử dụng làm mát bằng nước, hệ thống thường phải bố trí thêm đường cấp nước, đường hồi và các phụ kiện liên quan.
RY65-40-200A sử dụng tản nhiệt tự nhiên nên những hạng mục này được giảm bớt. Không gian xung quanh cụm bơm vì vậy thông thoáng và đơn giản hơn.
Đây là một trong những lý do trực tiếp giúp bơm dầu truyền nhiệt RY65-40-200A tối ưu kích thước nhờ kết cấu tản nhiệt gió.

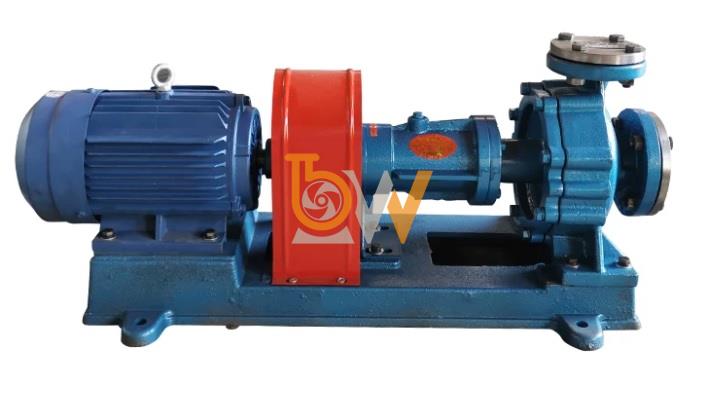

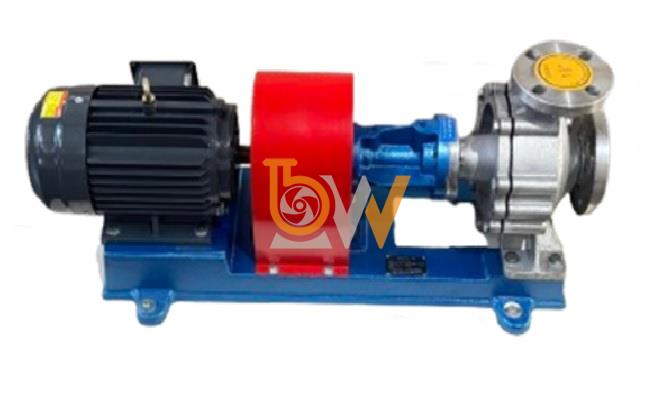

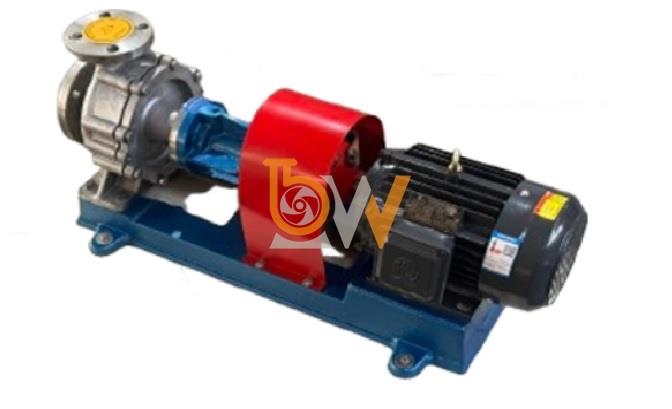

Theo kết cấu dòng RY, bơm và động cơ được lắp trên cùng một bệ và liên kết với nhau bằng khớp nối.
Cách bố trí này giúp cụm truyền động, thân bơm và động cơ tập trung thành một hệ thống thống nhất. Khi kết hợp với việc không cần mạch nước làm mát riêng, tổng thể cụm thiết bị trở nên gọn hơn.
Mặc dù giảm thiết bị làm mát phụ trợ, RY65-40-200A vẫn cần hạn chế nhiệt từ dầu nóng truyền quá mức về cụm trục và ổ bi.
Thiết kế dòng RY tận dụng quá trình truyền nhiệt qua thân và cụm kết cấu bên ngoài để giải phóng nhiệt ra không khí. Điều này hỗ trợ giảm ảnh hưởng nhiệt đến khu vực ổ bi mà không phải bổ sung hệ thống làm mát nước.
Trong hệ thống dầu truyền nhiệt, ngoài bơm còn có nguồn gia nhiệt, đường ống, van, bộ lọc và thiết bị trao đổi nhiệt.
Khi cụm bơm không cần thêm đường nước làm mát, người thiết kế có nhiều không gian hơn để bố trí các thiết bị khác.
Điều này đặc biệt có lợi trong nhà máy có mặt bằng hạn chế hoặc cần lắp nhiều cụm bơm gần nhau.
Kết cấu tản nhiệt gió không chỉ giúp giảm kích thước tổng thể mà còn làm đơn giản hệ thống.
Ít đường ống và phụ kiện hơn đồng nghĩa với việc giảm số lượng vị trí kết nối, van và các thành phần phụ cần bố trí quanh bơm.
Nhờ đó, RY65-40-200A có thể được tích hợp vào hệ thống dầu nóng với cấu trúc tập trung hơn.
RY65-40-200A vẫn có đầy đủ các bộ phận chính như thân bơm, cánh bơm, trục, hai vòng bi, packing, phớt dầu và cụm truyền động.
Điểm khác biệt là các bộ phận này được bố trí trong một kết cấu tương đối tập trung, trong khi chức năng làm mát được thực hiện chủ yếu bằng tản nhiệt tự nhiên.
Do đó, việc tối ưu kích thước không làm mất đi các cụm chức năng cần thiết của bơm dầu truyền nhiệt.
Do dựa vào khả năng trao đổi nhiệt với không khí, khu vực lắp đặt RY65-40-200A cần đủ thông thoáng.
Không nên che kín phần thân và cụm ổ bi. Bề mặt bên ngoài cũng cần được giữ sạch để hạn chế bụi bẩn tích tụ làm giảm khả năng tản nhiệt.
Khoảng không gian hợp lý quanh bơm giúp thiết kế làm mát tự nhiên hoạt động hiệu quả hơn.
Bơm dầu truyền nhiệt RY65-40-200A tối ưu kích thước nhờ kết cấu tản nhiệt gió chủ yếu nhờ việc sử dụng tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp giảm đường ống, van và thiết bị phụ trợ, đồng thời cho phép bơm và động cơ được bố trí thành một cụm tương đối gọn. Nhờ đó, RY65-40-200A phù hợp với các hệ thống dầu truyền nhiệt cần tiết kiệm diện tích lắp đặt nhưng vẫn duy trì khả năng tuần hoàn dầu nóng ổn định.
