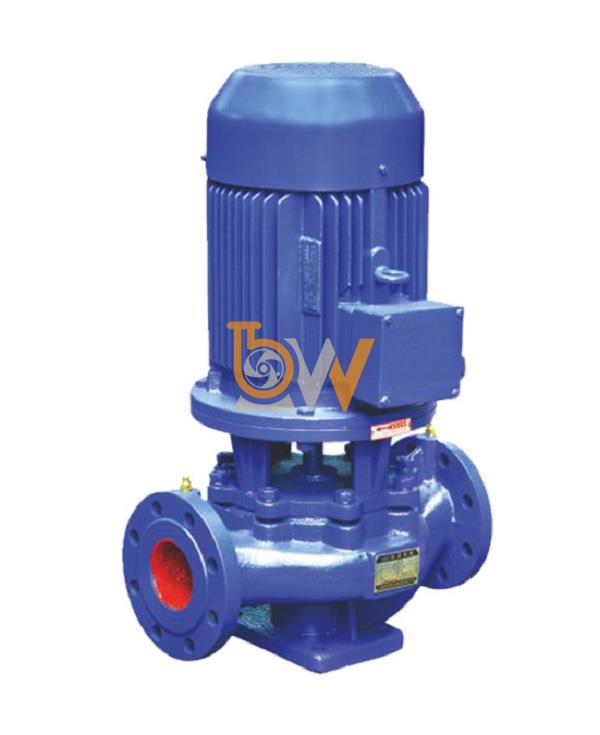

Máy bơm lùa, bơm trục đứng, bơm cấp nước trục đứng ISG80-100, IRG80-100 3kw

Giải pháp tối ưu với bơm lùa trục đứng model ISG80-100, IRG80-100

Mục tiêu tối ưu

• Nâng hiệu suất thủy lực và tiết kiệm điện năng

• Giảm rung – ồn – rò rỉ, kéo dài tuổi thọ phớt và vòng bi

• Rút ngắn thời gian dừng máy, hạ chi phí vòng đời (LCC)

Tối ưu theo ứng dụng

Hệ HVAC và tuần hoàn nước lạnh/nóng

• Chọn vật liệu thân gang cầu phủ epoxy, phớt SiC–SiC, gioăng EPDM chịu nhiệt

• Dùng VFD điều khiển theo chênh áp ∆P (constant/variable) để bám tải thực tế

• Cài đường cong bơm làm việc gần BEP ở lưu lượng danh định

Cấp nước sạch tòa nhà cao tầng

• Đấu song song 2–3 bơm (duty/assist/standby) với trình tự luân phiên giờ chạy

• Van một chiều cánh lật thấp tổn thất, đồng hồ áp ở đầu xả chung để giám sát

• Bảo vệ cạn nước bằng phao điện/điện cực ở bể hút

Công nghiệp – nước làm mát

• Lắp lọc rác Y trước đầu hút, chênh áp báo bẩn để vệ sinh kịp thời

• Chống ăn mòn: chọn inox 304/316 cho nước mặn/pha hóa chất nhẹ, bulông inox

Tối ưu thủy lực và đường ống

Hút tốt để tránh xâm thực (cavitation)

• Giữ NPSH(a) > NPSH(r) + 1 m an toàn

• Ống hút ngắn – thẳng – đường kính ≥ DN bơm, hạn chế co cút

• Mồi đầy buồng bơm, bố trí van chân nếu bơm cao hơn mực chất lỏng

Giảm tổn thất và rung

• Lắp khớp nối mềm ở hút/xả để cắt rung, bù sai lệch

• Giá đỡ ống độc lập, không treo tải lên bích bơm

• Cân bằng lưu tốc ống: 1,0–1,5 m/s (hút), 1,5–2,5 m/s (xả)

Tối ưu điều khiển – điện

Biến tần (VFD) và logic vận hành

• Điều khiển theo áp đặt hoặc lưu lượng đặt; giới hạn tần số min để tránh quá nhiệt

• Ramp up/down 3–10 s để giảm búa nước

• Chức năng sleep/wake khi tải thấp kéo dài, tránh chạy non tải

Bảo vệ điện – cơ

• Rơ-le mất pha/lệch pha/quá dòng, cảm biến PTC trong cuộn dây

• Giám sát dòng, áp, nhiệt ổ bi, log dữ liệu để phát hiện sớm bất thường

Tối ưu bảo trì

Bảo trì dự phòng theo tình trạng (CBM)

• Theo dõi rung (mm/s), nhiệt ổ bi, rò phớt; đặt ngưỡng cảnh báo

• Lập chu kỳ thay mỡ ổ bi theo giờ chạy; kiểm tra độ rơ trục

• Thay wear ring khi khe hở vượt chuẩn để khôi phục hiệu suất

Quy trình nhanh không tháo ống

• Sử dụng thiết kế cartridge seal và cụm thủy lực module

• Dụng cụ tối thiểu: cảo cánh, thước lá đo khe hở, đồng hồ so kiểm đồng tâm

Tối ưu năng lượng và LCC

Giảm điện năng tiêu thụ

• Chọn động cơ IE3 trở lên, kiểm tra hệ số công suất

• Chạy bậc thang bơm + VFD: một bơm cố định + một bơm theo tải để bám đỉnh – đáy

• So khớp đường cong hệ thống sau khi tối ưu ống, van, lọc

Tính toán LCC

• Gồm đầu tư + điện + bảo trì + dừng máy

• Ưu tiên cấu hình giúp giảm 5–15% tổn thất và tăng 2–4 năm tuổi thọ phớt/vòng bi

An toàn và độ tin cậy

Vận hành êm – ít sự cố

• Cân đồng tâm bơm–động cơ, kiểm tra độ lệch ≤ 0,05 mm

• Cố định bệ máy phẳng, bulông neo siết theo mô-men chuẩn

• Van xả khí trên đỉnh buồng bơm để khởi động không khí cầm tù

Chuẩn hóa hồ sơ và đào tạo

• Lưu biểu đồ hiệu suất, check-list lắp đặt, nhật ký vận hành/bảo trì

• Đào tạo mồi bơm, kiểm NPSH, nhận diện cavitation cho ca vận hành

Checklist triển khai nhanh

Trước lắp đặt

• Xác nhận Q, H, NPSH, vật liệu, phớt, cấp IP động cơ

• Kiểm đồng tâm, cỡ ống, phụ kiện, không gian bảo trì

Khi vận hành

• Xả khí, mở van đúng trình tự, giám sát A, V, T°, P, Q

• So điểm làm việc với BEP, điều chỉnh van/VFD cho khớp

Sau 72 giờ

• Tái siết bulông, đo rung nền, ghi nhận điện năng theo tải

• Chốt lịch CBM/PM và ngưỡng cảnh báo

Lắp đặt hệ thống đường ống cho bơm lùa trục đứng model ISG80-100, IRG80-100

Tầm quan trọng của việc lắp đặt đường ống đúng kỹ thuật

Hệ thống đường ống đóng vai trò quyết định đến hiệu suất và tuổi thọ của bơm lùa trục đứng model ISG80-100 và IRG80-100. Nếu lắp đặt sai kỹ thuật, bơm có thể gặp tình trạng rung mạnh, giảm lưu lượng, tăng tiêu hao năng lượng hoặc hư hỏng sớm.

Nguyên tắc chung khi lắp đặt đường ống

• Đường ống phải được cố định chắc chắn, hạn chế rung lắc và tải trọng tác động lên bơm

• Kích thước ống hút và ống xả tối thiểu phải bằng đường kính cửa hút/xả của bơm, tránh thu hẹp đột ngột

• Bố trí đường ống hợp lý để dòng chảy ổn định, tránh đổi hướng gấp khúc hoặc tạo điểm tụ khí

Lắp đặt ống hút

Yêu cầu kỹ thuật

• Ống hút nên ngắn nhất có thể và thẳng hướng vào bơm

• Không để đoạn ống hút có chỗ dốc ngược hoặc gấp khúc tạo bọt khí

• Lắp lưới lọc ở đầu ống hút để ngăn dị vật lọt vào bơm

• Với bơm đặt cao hơn nguồn nước, cần lắp van chân (foot valve) để giữ nước mồi

Lưu ý khi lắp

• Đảm bảo độ kín tuyệt đối của các mối nối để tránh lọt khí gây cavitation

• Nếu đường hút dài hoặc chênh lệch cao, nên tăng đường kính ống để giảm tổn thất áp suất

Lắp đặt ống xả

Yêu cầu kỹ thuật

• Lắp van một chiều ngay sau cửa xả để tránh dòng chảy ngược khi bơm ngừng

• Lắp van khóa để thuận tiện bảo trì hoặc thay thế bơm

• Sử dụng đoạn ống thẳng ra khỏi bơm tối thiểu 5–10 lần đường kính ống trước khi đổi hướng để ổn định dòng chảy

Lưu ý khi lắp

• Nếu xả vào bể kín, cần lắp ống thông hơi để tránh áp suất ngược

• Đảm bảo khả năng chịu áp của đường ống phù hợp với áp lực làm việc tối đa của bơm

Cố định và chống rung cho đường ống

• Sử dụng giá đỡ, kẹp ống hoặc khung thép cố định tại các vị trí cần thiết

• Lắp khớp nối mềm (flexible joint) tại cửa hút và cửa xả để giảm rung động truyền sang bơm và đường ống

• Đảm bảo khoảng cách giá đỡ ống phù hợp để tránh võng hoặc cong ống khi vận hành

Kiểm tra trước khi vận hành

• Đảm bảo toàn bộ đường ống, van và mối nối kín, không rò rỉ

• Kiểm tra độ chắc chắn của giá đỡ và khớp nối mềm

• Xả khí trong đường ống trước khi khởi động bơm để tránh cavitation

Lợi ích của lắp đặt đường ống đúng kỹ thuật

• Giảm tổn thất áp suất, tăng hiệu suất vận hành

• Hạn chế rung lắc, tiếng ồn và hiện tượng cavitation

• Kéo dài tuổi thọ bơm và đường ống

• Đảm bảo an toàn, giảm nguy cơ sự cố trong quá trình vận hành

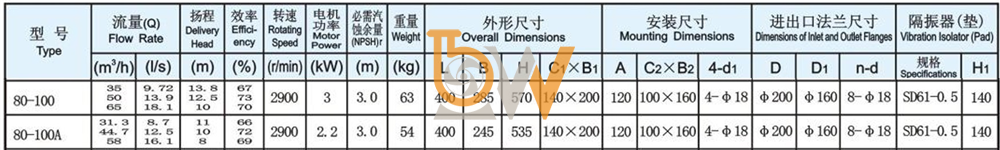

Thông số kỹ thuật và kích thước bơm model ISG80-100

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-100

Đường cong hiệu suất bơm model ISG80-100

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-100

Phụ kiện và kích thước lắp đặt bơm model ISG80-100

Phương thức lắp đặt bơm model ISG80-100
