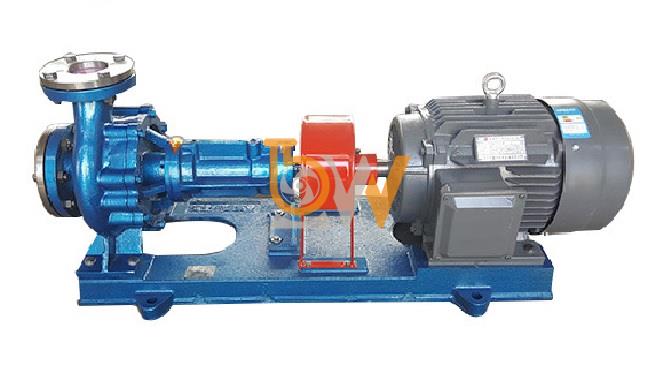

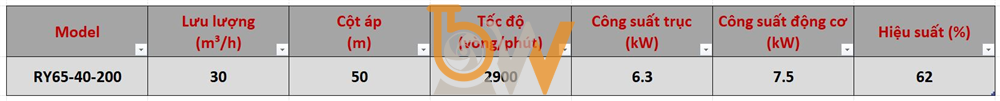

Thiết kế cửa hút trục ngang và cửa xả thẳng đứng của Bơm dầu truyền nhiệt RY65-40-200 là đặc điểm kết cấu giúp định hướng dòng dầu đi qua bơm đúng theo nguyên lý ly tâm. Theo cấu tạo dòng RY, cửa hút được bố trí theo phương dọc trục, còn cửa xả nằm theo phương thẳng đứng ở phía trên thân bơm.
Cửa hút của RY65-40-200 nằm cùng phương với trục bơm. Khi hệ thống vận hành, dầu truyền nhiệt từ đường hút đi theo phương ngang và tiến trực tiếp vào vùng tâm của bánh công tác.
Cách bố trí này giúp dòng dầu tiếp cận bánh công tác theo hướng phù hợp với kết cấu bơm ly tâm, hạn chế việc phải đổi hướng nhiều trước khi đi vào vùng hút.
Khi bánh công tác quay, dầu tại tâm bánh công tác được đẩy ra phía ngoài, tạo vùng áp suất thấp tại cửa hút. Dầu từ đường ống tiếp tục đi vào theo phương trục để bổ sung lượng môi chất vừa được đẩy đi.
Vì vậy, cửa hút trục ngang đóng vai trò trực tiếp trong việc duy trì dòng dầu liên tục vào RY65-40-200.
Sau khi dầu đi qua bánh công tác và nhận thêm năng lượng, dòng dầu được dẫn vào buồng bơm rồi chuyển tới cửa xả.
Cửa xả của Bơm dầu truyền nhiệt RY65-40-200 được bố trí theo phương thẳng đứng. Dầu sau khi được tăng áp sẽ đi lên phía trên và tiếp tục vào đường ống đẩy của hệ thống.
Cấu hình cửa xả hướng lên giúp dòng dầu sau bánh công tác được thu gom và dẫn ra khỏi thân bơm theo một hướng xác định.
Chu trình dòng chảy có thể mô tả ngắn gọn:
Cửa hút ngang → tâm bánh công tác → mép ngoài bánh công tác → buồng bơm → cửa xả thẳng đứng.
Thiết kế cửa hút trục ngang và cửa xả thẳng đứng của Bơm dầu truyền nhiệt RY65-40-200 giúp việc bố trí đường ống hút và đẩy rõ ràng hơn.
Đường hút có thể kết nối trực tiếp vào phía trước thân bơm, trong khi đường đẩy được đưa lên phía trên. Cách bố trí này phù hợp với nhiều hệ thống tuần hoàn dầu truyền nhiệt công nghiệp có đường ống chính đặt phía trên cụm máy.
Mặc dù cửa hút và cửa xả có hướng bố trí thuận lợi, đường ống vẫn phải có giá đỡ riêng.
Không được để trọng lượng của đường hút hoặc đường đẩy tác động trực tiếp lên thân RY65-40-200. Tải trọng đường ống có thể làm thay đổi vị trí bơm, ảnh hưởng đến độ đồng tâm giữa trục bơm và trục động cơ, từ đó gây rung và tiếng ồn khi vận hành.
Thiết kế cửa hút trục ngang và cửa xả thẳng đứng của Bơm dầu truyền nhiệt RY65-40-200 tạo nên hướng dòng phù hợp với nguyên lý hoạt động của bơm ly tâm. Cửa hút nằm ngang giúp dầu đi trực tiếp vào tâm bánh công tác, còn cửa xả thẳng đứng đưa dầu đã được tăng năng lượng ra khỏi thân bơm.
Cách bố trí này giúp dòng dầu lưu chuyển rõ ràng qua bơm và thuận tiện cho việc kết nối đường ống trong hệ thống tuần hoàn dầu truyền nhiệt.
Điểm vượt trội về vật liệu chế tạo Bơm dầu truyền nhiệt RY65-40-200 cần được đánh giá dựa trên khả năng đáp ứng môi trường dầu nóng, áp suất làm việc và yêu cầu làm kín của dòng bơm RY. Tài liệu kỹ thuật hiện có không nêu cụ thể mác vật liệu của thân bơm, bánh công tác hay trục, vì vậy không nên khẳng định các chi tiết này được chế tạo từ gang, thép đúc hoặc thép hợp kim khi chưa có xác nhận của nhà sản xuất.
Điểm đáng chú ý nằm ở việc các bộ phận được thiết kế phù hợp với nhiệm vụ vận chuyển chất lỏng nhiệt độ cao và các chi tiết làm kín sử dụng vật liệu chịu nhiệt.
RY65-40-200 thuộc dòng bơm được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, với nhiệt độ môi chất được tài liệu nêu đến khoảng 350°C.
Điều này đặt ra yêu cầu trực tiếp đối với vật liệu chế tạo các bộ phận tiếp xúc với dầu nóng như thân bơm, nắp bơm, bánh công tác và trục.
Các chi tiết này phải duy trì được hình dạng và khả năng làm việc khi nhiệt độ thay đổi, đồng thời chịu được tác động của quá trình giãn nở nhiệt trong thời gian vận hành.
Một điểm nổi bật liên quan đến vật liệu chế tạo Bơm dầu truyền nhiệt RY65-40-200 là các bộ phận chịu áp của dòng RY được thiết kế theo mức 16 bar.
Thân bơm và các mặt bích phải đồng thời chịu tác động của áp suất dầu và nhiệt độ môi chất. Vì vậy, yêu cầu vật liệu không chỉ nằm ở khả năng chịu nhiệt mà còn phải đảm bảo độ ổn định cơ học cho khoang chứa dầu.
Khi dầu nóng lưu thông trong thân bơm, chi tiết kim loại đồng thời chịu nhiệt và áp suất.
Đặc điểm này đòi hỏi kết cấu vật liệu của cụm thân bơm phải phù hợp với điều kiện làm việc thực tế, giúp hạn chế biến dạng và duy trì độ kín tại các vị trí lắp ghép.
Tài liệu dòng RY xác định bộ phận làm kín gồm packing kết hợp với phớt dầu chịu nhiệt.
Đây là một điểm quan trọng về vật liệu vì phớt nằm gần trục và thường xuyên chịu ảnh hưởng của nhiệt truyền từ dầu nóng.
Vật liệu phớt phải duy trì khả năng làm kín trong môi trường nhiệt cao, hạn chế dầu di chuyển theo trục ra ngoài hoặc tới khu vực ổ bi.
Bên cạnh phớt dầu chịu nhiệt, packing được sử dụng tại khoang làm kín quanh trục.
Packing có nhiệm vụ tạo lớp làm kín trực tiếp giữa trục và nắp bơm. Khi RY65-40-200 làm việc với dầu nóng, vật liệu packing cần duy trì khả năng tiếp xúc và làm kín trong điều kiện nhiệt độ thay đổi.
Sự kết hợp giữa packing và phớt dầu chịu nhiệt giúp tăng khả năng kiểm soát rò rỉ tại khu vực trục.
Trục và bánh công tác là các bộ phận chịu tải cơ học liên tục trong quá trình bơm hoạt động.
Trục nhận mô-men từ động cơ thông qua khớp nối rồi truyền chuyển động tới bánh công tác. Vì vậy, vật liệu của các chi tiết quay cần đáp ứng yêu cầu về độ bền cơ học và độ ổn định khi làm việc trong môi trường nhiệt.
Tuy nhiên, tài liệu hiện có không công bố mác vật liệu cụ thể của trục và bánh công tác RY65-40-200 nên không nên đưa ra thông tin chi tiết hơn khi chưa có dữ liệu xác nhận.
Cụm rôto được đỡ bởi hai ổ bi trong thân ổ.
Mặc dù tài liệu không nêu thành phần vật liệu của ổ bi, thiết kế bôi trơn riêng cho từng vị trí cho thấy cụm ổ được tổ chức để duy trì khả năng làm việc ổn định gần môi trường dầu nóng.
Một ổ bi được bôi trơn bằng dầu truyền nhiệt sạch, trong khi ổ phía khớp nối sử dụng mỡ bôi trơn theo hướng dẫn của nhà sản xuất.
Trong môi trường nhiệt độ cao, sự giãn nở khác nhau giữa trục, thân bơm và chi tiết làm kín có thể ảnh hưởng đến khe hở lắp ráp.
Do đó, vật liệu và kết cấu của các bộ phận phải phối hợp để giữ trạng thái làm việc ổn định.
Việc gia nhiệt bơm từ từ trước khi vận hành dầu nóng cũng giúp vật liệu của thân, trục và bộ phận làm kín thích nghi dần với nhiệt độ, hạn chế thay đổi nhiệt quá đột ngột.
Khi nói về điểm vượt trội về vật liệu chế tạo Bơm dầu truyền nhiệt RY65-40-200, cần phân biệt giữa thông tin được tài liệu xác nhận và những thông số chưa được công bố.
Tài liệu hiện có xác nhận bơm được thiết kế cho môi chất nhiệt độ cao, các bộ phận chịu áp theo mức 16 bar và sử dụng phớt dầu chịu nhiệt. Tuy nhiên, tài liệu không nêu rõ:
Mác vật liệu thân bơm.
Mác vật liệu bánh công tác.
Mác thép của trục.
Thành phần vật liệu packing.
Loại cao su cụ thể của phớt dầu.
Vì vậy, nếu cần lựa chọn bơm cho môi chất đặc biệt hoặc yêu cầu vật liệu cụ thể, cần kiểm tra thêm bảng vật liệu hoặc xác nhận kỹ thuật từ nhà sản xuất.
Điểm vượt trội về vật liệu chế tạo Bơm dầu truyền nhiệt RY65-40-200 thể hiện rõ nhất ở khả năng đáp ứng môi trường dầu nóng, thiết kế các bộ phận chịu áp theo mức 16 bar và sử dụng hệ thống làm kín có phớt dầu chịu nhiệt.
Các chi tiết của bơm được tổ chức để làm việc trong điều kiện vừa chịu nhiệt, vừa chịu áp suất và tải cơ học liên tục. Tuy nhiên, tài liệu hiện có chưa công bố mác vật liệu cụ thể của thân bơm, bánh công tác và trục. Vì vậy, khi đánh giá sâu về vật liệu, nên dựa trên bảng vật liệu chính thức của nhà sản xuất thay vì tự suy đoán thành phần chế tạo.
